0 引 言

對海洋信息進行實時檢測，不僅可以預防海洋的環境污染、預測天氣，對水產養殖也具有極其重要的作用。我國每年需要消耗大量的水產養殖品，其中一半來自于近海的水產養殖，實時監測海水變化，可有效預防事故發生，優化并提高產能 [1]。目前，對于海洋信息的監測大多通過海面上的浮標完成，而電池是海洋無線浮標傳感節點 [2-3] 的主要供電來源。但是傳統電池仍具有一些無法改變的缺點，如供能壽命有限、需要定期更換等，而且我國海岸線較長，需要監控的無線節點數以千萬計，如果一一定時去更換電池，需要浪費較多的人力與物力，得不償失。

因此，為了使電池能夠更長久地工作，人們致力于低功耗技術的研發，以大大降低芯片工作的功耗。但是單獨的低功耗技術還遠遠不夠，本文收集海洋浮標的振動能量并向電池充電，以此大幅度延長電池使用壽命，使得海洋信息傳感節點得以更長時間的工作，不僅可以節省大量電池成本，更節省了更換電池產生的人力成本。

1 系統整體設計

本文系統主要包括兩部分。 （1）工作在海洋浮標上的無線傳感節點能夠?qū)崟r采集海水溫度等信息，并且能夠進行無線數據的收發。為了降低功耗，無線傳感節點處于間歇式工作狀態。

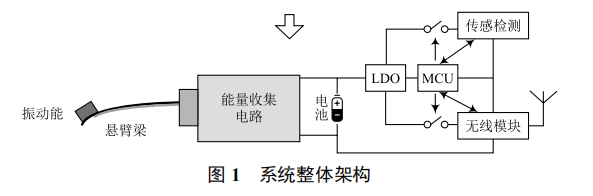

（2）海面上的浮標一直處于振動狀態，能夠收集浮標的振動能量并向電池充電，以此大幅度延長電池使用壽命。能量收集包括懸梁臂及無源能量收集電路兩部分。系統整體架構如圖 1 所示。

2 能量收集

2.1 能量收集裝置

振動是環境中廣泛存在的一種能量形式，如大自然中水和空氣的流動、工業機器運作時的振動等。本文采用壓電式振動能量俘獲裝置，利用壓電材料的正壓電效應將環境中的振動能轉換為電能 [4-5]。

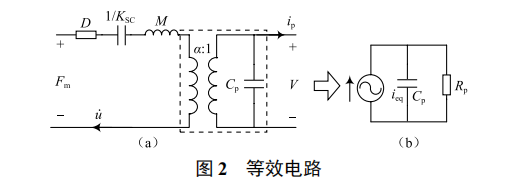

壓電元件的等效電路可用一個機械彈簧系統耦合到電域表示。等效電路如圖 2 所示，F(xiàn)m 表示外界受到的力激勵，M表示模態質量，D 表示阻尼系數，KSC 表示整體等效剛度，α表示壓電電壓系數，Cp 表示壓電受夾電容。當激發正弦振動時，壓電元件可建模成由一個正弦電流源 ieq、電容 CP 和電阻 Rp 組成的電路 [6-7]。

2.2 能量收集電路

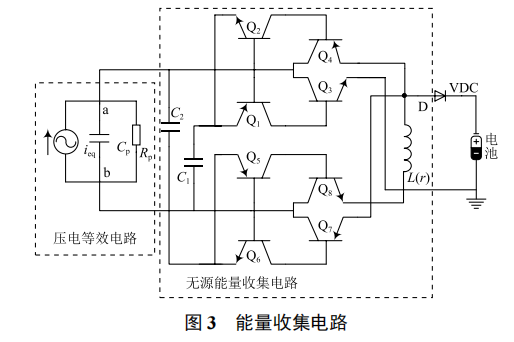

本文提出一種無源的能量收集電路。如圖 3 所示，當壓電片開始振動時，Cp 兩端電壓開始升高，當壓電片運動到最大位移時，電壓達到最大值 VMax，然后壓電片向反方向運動，電壓慢慢下降，當達到 VMax-2VBE 時，開關導通，電容 Cp 與電感 L 組成 LC 振蕩回路，Cp 上的電荷向電感轉移，當經過1/4 振蕩周期后，電感向電池充電。

3 無線傳感節點

3.1 系統電源 LDO

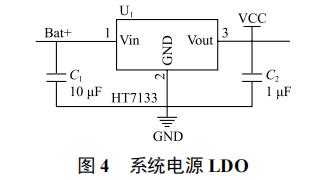

一般鋰電池的電壓為 3.7 V，而系統電壓為 3.3 V，因此需要一個 3.3 V LDO 作為電源模塊。本文采用 HT7133 作為穩壓器，輸出電壓為 3.3 V，最大輸出電流為 30 mA，靜態電流為 2.5 μA。系統電源 LDO 如圖 4 所示。

3.2 微處理器（MCU）設計

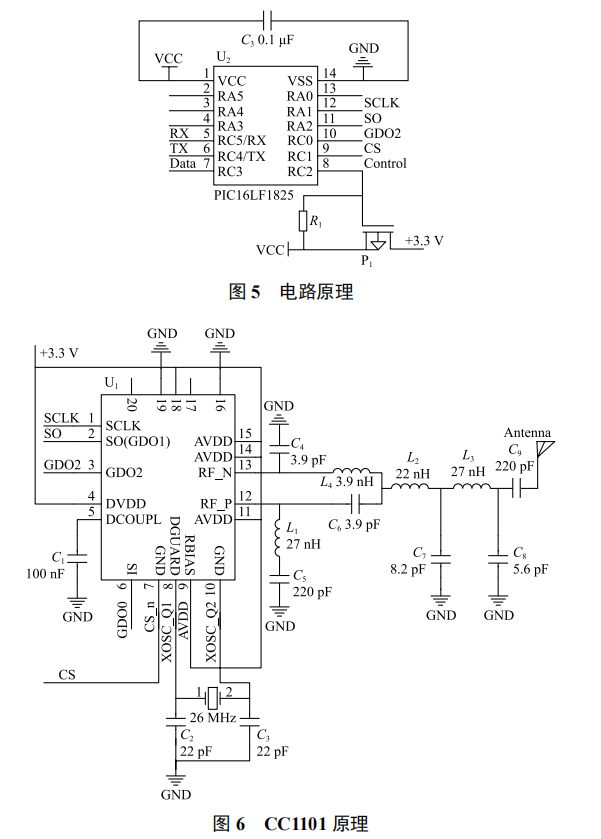

主機處理器選用 Microchip 公司的 PIC16LF1825 芯片。Microchip 公司的單片機具有功耗低、抗干擾能力強、內部資源豐富、種類齊全等特點，其電路原理如圖 5 所示。MCU的 RA1，RA2，RC0，RC1 用來控制 CC1101 無線發射芯片發射數據，RX，TX，Data 用來讀取傳感器信息，RC2 引腳用來控制 P1 開關，控制傳感器及無線發射模塊是否通電。為了降低功耗，在大多數情況下，傳感器及無線發射模塊均不上電。

3.3 無線收發模塊設計

本文采用 CC1101 無線收發模塊進行數據的收發。CC1101 是一款高性能極低功耗的 RF 應用通信芯片，通過配置，可工作在 315 MHz，433 MHz，868 MHz 和 915 MHz 工作頻段上。

CC1101 中 有 SI，SO，SCLK 和 CSn 四個控制引腳，可通過這些引腳和 GDO2 對 CC1101 進行配置。SI，SO，SCLK 是同步串行 SPI 通信接口，CSn 是芯片的選擇引腳， 當 CSn 為低電平 0 時，單片機可通過 SPI 與 CC1101 通信。SO 和 SI 用于傳輸數據，SO 為輸出數據，SI 為輸入數據，SCLK 為 SPI 接口的同步時鐘 ；若 CC1101 接收到數據，則GDO2 電平就會發生跳變，此時可通過單片機檢測判定是否有數據到來。CC1101 原理如圖 6 所示。

3.4 濁度傳感器模塊

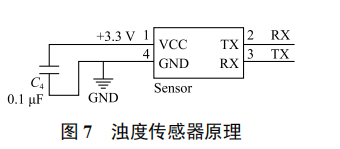

本文采用濁度傳感器模塊 TSW-20M，如圖 7 所示。濁度傳感器可直接與單片機經串口通信，但耗電較大，約為11 mA，因此只能將開關 P1 處于間斷式工作狀態，以降低功耗。

3.5 水溫傳感器模塊

本文選用數字化溫度傳感器 DS18B20，采用熱導性高的密封膠灌封，使其可在水下工作。溫度測量范圍為 -55 ～125 ℃，精度為 0.5 ℃，完全滿足要求。耗電約為 1 mA，故將開關P1處于間斷式工作狀態，以降低功耗。溫度傳感器原理如圖 8 所示。

4 實驗測試

基于能量收集的海洋浮標傳感節點的測試主要分為兩部分 ：

（1）能量收集功率測試，模擬海洋浮標振動環境，測試其收集功率 ；

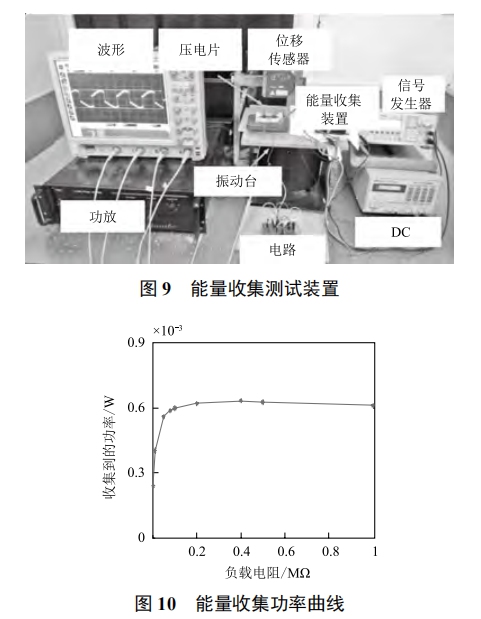

（2）系統消耗功率測試，并比較電池使用壽命提升比。能量收集功率測試裝置如圖 9 所示，利用功放驅動振動

臺進行振動，以此模擬海洋浮標的振動。

能量收集裝置隨著振動臺、帶著壓電片一起振動。所需壓電片振動時會產生電量，利用電路收集。測量負載端收集到的能量，可得到如圖 10 所示的收集功率曲線。由圖 10 可知，能量收集功率與負載有關，在負載較小時，收集功率較低，當負載大于0.5 MΩ 時，能量收集功率趨于平穩，最大可達 0.61 mW。

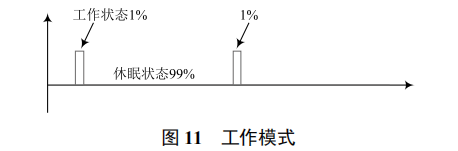

系統采用間斷式工作模式，傳感器及無線收發模塊大多處于關閉狀態，以此降低功耗。工作模式如圖 11 所示。

工作狀態下，單片機、傳感器及無線模塊都處于工作狀態，實測單片機電流為 1.2 mA，濁度傳感器電流為12.5 mA，溫度傳感器電流為 1.5 mA，無線發射模塊電流為12 mA，總電流為 27.2 mA。

休眠狀態下，傳感器及無線模塊都處于斷電狀態，單片機處于 RC 低頻模式，功耗為 34 μA。

全周期為 100 s，其中工作狀態為 1 s，休眠狀態為 99 s，因此系統的平均電流約為 0.3 mA，平均功耗為 0.99 mW。若有能量收集， 則平均功耗為 0.99 mW-0.61 mW=0.38 mW，1 000 mA · h 電池使用時間為 1 010 h。若無能量收集，平均功耗為 0.99 mW，1 000 mA · h 電池使用時間為2 631 h。因此，通過能量收集，電池的使用時間延長了1.6 倍。

5 結 語

本文通過收集環境中的振動能，并向電池充電，以此大幅度延長電池使用壽命，使得海洋浮標信息傳感節點得以更長時間地工作，降低電池更換成本。經實驗測試可知，通過能量收集，電池的使用時間提升了 1.6 倍。
