0 引 言

據公安部相關統計顯示，在未實行監所醫療社會化的2013 至 2015 年，全國看守所在押人員因病死亡總數呈逐年上升的趨勢。死亡總數中的 50% 屬患有各種基礎疾?。ㄈ?/span>心腦血管疾病）加重后導致死亡。同時，對猝死人員在黃金時間的救治 32.8% 多為無專業知識的值班民警和同監室在押人員實施，導致延誤最佳搶救時間。另外，有文獻報道 [1]，針對無刑事行為能力的在押精神病人，使用抗精神病藥物與猝死發生率呈顯著劑量相關性，并且引起靜脈血栓和肺栓塞的危險性更高，心血管與代謝性疾病的發生比普通人提早 10 ～ 15 年。如何確保在押人員的身體健康、徹底杜絕在押人員死亡事件的發生，是一項艱巨復雜的系統性工作 [2]。人們由此研發了心電監測無線傳感器網（WirelessSensorNetworks，WSN）系統，在傳感器感應區域內，實現全時段、全方位、穿戴方便、實時連續地對心電、血壓等生命體征的監護 [3]。

在醫療物聯網（Medical Internet of Things，MIoT）領 域，可穿戴傳感器的擺放位置己經覆蓋了身體的各個部位，且穿戴方便簡單 [4-5]，便于收集人體血壓、血氧、體溫、心率、心電圖、呼吸等臨床觀察的各種體征信息，具有低負荷、可移動操作、使用簡便、支持無線數據傳輸?shù)忍攸c(diǎn) [6-7]。顯然，隨著各類傳感器技術、微型機電技術與現代網絡和無線通信等技術的提升與融合 [8]，可穿戴技術對疾病診療起著關鍵作用。

1 組網及系統構成

MIoT 也稱傳感網，它把實時監測、感知及采集的信息進行集成，通過嵌入式系統處理信息，通過無線網絡實現對客觀物理世界的動態感知 [9]，同時完成對信息的傳輸、控制處理、存儲顯示等操作，實現與醫學專業技術深度融合的智能化服務。MIoT 也包含物聯網技術的各個層次，總體上也遵循物聯網應用的通用架構，即感知層、網絡層和應用層三

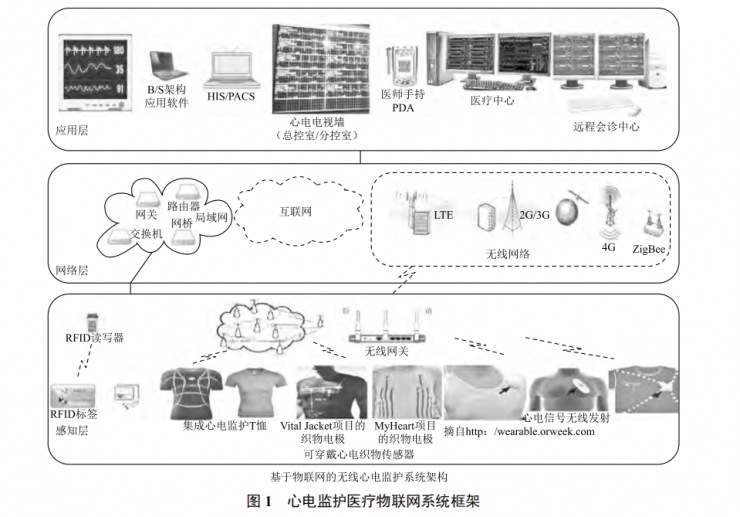

層次架構 [10]，心電監護醫療物聯網系統框架如圖 1 所示。

（1）感知層 ：主要包括 RFID 標簽與讀寫器、可穿戴式生理信號接收傳感器設備以及無線傳感器網絡（WirelessSensor Networks，WSN）。可穿戴設備將心電電極與服裝融為一體 [11]，使用者只需穿上一件具有心電信號接收、處理與發射功能的可穿戴背心或 T 恤即可完成心電信號的實時連續采集。2017 年 7 月聯想 TechWorld 大會上發布了一款名為SmartVest 的智能心電衣，該成品也是全球首款 12 導聯（目前大部分醫院使用的心電圖都為 12 導聯）的醫療可穿戴設備，可 360°掃描心臟，實時監測用戶 12 導聯的心電圖，提供心率數據，可連續使用 2 周時間 [12]。WSN 采用短距離無線網絡 ZigBee 技術，具有低功耗、低成本、低速率、短延時、短距離、高容量、高可靠、高安全等特點，其協議棧從 ZigBee2004 升至 ZigBee2007[13]，能隨機分配地址，支持網狀 / 樹狀拓?fù)浣Y(jié)構、自動跳頻、可選數據分割，同時支持多對一路由、多密鑰、多節點與大網絡。根據實際場地?zé)o線網絡布設數據采集節點、匯聚節點及路由與網關，由于節點體積較小，固定方便，對場地?zé)o特殊要求，只需電源即可組網。具有自組織性，分布式的控制，無線多跳，實現“自組織，自愈合”。采用動態變化的網絡拓?fù)浣Y(jié)構，網絡中的部分或全部節點可以移動，拓?fù)浣Y(jié)構也會隨著節點的移動而不斷地動態變化，每個節點都可充當路由器的角色，并且每個節點都具備動態搜索、定位和恢復連接、數據簡單處理等功能 [9,14]。

（2）網絡層 ：實現數據傳輸、轉發、處理功能，包含數據傳輸與互聯網結合的融合網絡、網絡管理中心、信息中心、智能處理中心。同時，基于現有的局域網和互聯網，其關鍵技術包括通信技術（4G/5G、有線寬帶、WiFi 技術）和終端技術（傳感器網絡與通信網相連的網關設備），可隨時隨地為用戶提供服務。另外，通過有線與無線技術相結合，運用多種網絡技術協同，為用戶智能選擇接入網絡的模式。

（3）應用層 ：應用層是物聯網的終端層，是網絡與用戶的接口及充分實現所需領域智能化的平臺，結合醫療領域的需求，解決監護對象的信息數據處理與人機界面問題，以實現監護的智能化與信息化。采用智能手機、電腦、移動互聯網設備等多樣化的智能終端，使用戶可隨時隨地監測被監護對象的各種信息并及時做出處理。實現實時心電圖顯示、心電圖分析診斷、狀態預警及提醒、用戶管理和心電圖無線遠程診斷交互功能 [15]。

2 系統工作流程

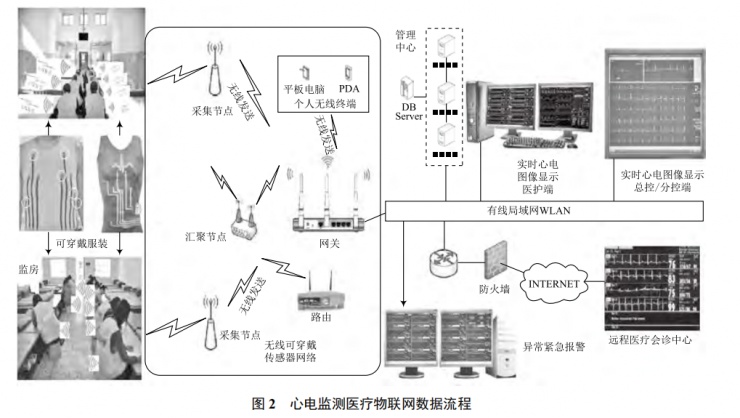

系統工作基本流程 ：通過穿在人體身上帶有心電信號采集、無線信號發送的傳感器服裝（T 恤）發出的無線心電信號，經采集節點將接收到的（周期性）數據轉發至無線路由或匯聚節點，匯聚節點負責將整個傳感器網絡采集來的原始數據幀通過網關上傳至數據接收電腦或直接傳至數據處理中心，利用相應的函數對數據幀進行格式轉換，提取所需數據，完成無線傳感器網絡與有線網絡的協議轉換，再進行數據整合處理，并實時顯示至各終端設備。醫師與其他相關人員都可通過醫護顯示客戶端或平板電腦及 PDA 現場實時調取心電圖像用于查閱與診斷，還可通過交換機將圖像、文本信息經過互聯網傳至遠程會診中心實現遠程會診。心電監測醫療物聯網數據流程如圖 2 所示。

3 網絡關鍵技術

3.1 傳感器網絡實際布局

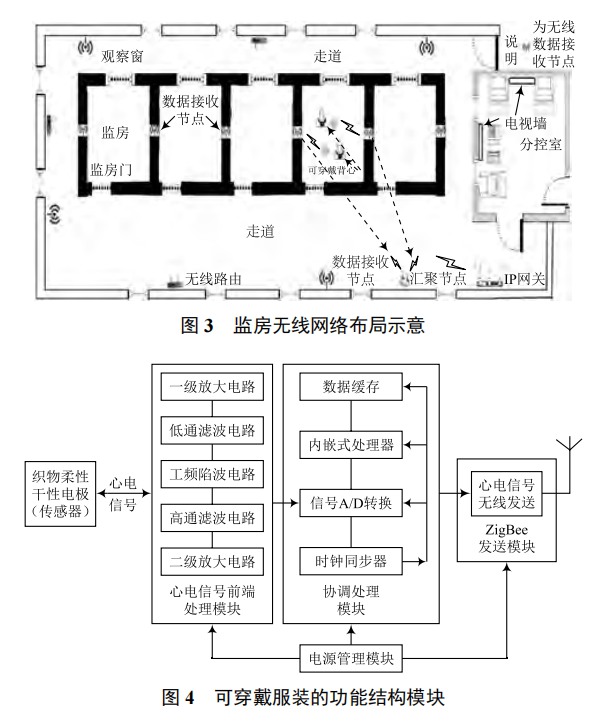

基于 ZigBee 的網絡架構由簇狀拓?fù)浣Y(jié)構構成，并由數據接收節點、匯聚節點、IP 網關及無線路由器組成。由于節點體積較小，固定方便，對場地?zé)o特殊要求，故只需電源即可組網。在分控、總控室通過電視墻即可觀察每個人的心電波形圖，醫護人員也可通過電腦終端、手持終端進行實時監控。監房無線網絡布局如圖 3 所示。

3.2 可穿戴服裝（背心）傳感器的結構模塊與功能

可穿戴服裝集采集傳感器、信號處理與發送電路、電源為一體，硬件電路具備高集成度、體積小、不易損壞、抗干擾、續航時間長、無線信號強、更換方便等特點，具有心電信號采集、放大、濾波、A/D 轉換、緩存及發射功能 [16]。處理過的信號首先由智能服裝的內置天線發射，再經無線傳感器網絡接收節點、匯聚節點接收與處理，最后轉發至數據處理中心進行數據整合與圖像再現。智能服裝需滿足貼身、長期穿著舒適、不受日?；顒?dòng)影響，洗滌時信號發射無干擾等要求 [17]，其傳感器編織在服裝纖維中具有一定的柔軟度，且不同于傳統的 Ag/AgCl 膠狀（濕性）電極，采用干性織物電極，對皮膚無損傷 [18]?？纱┐鞣b的功能結構模塊如圖 4 所示。

4 結 語

早在 2014 年 6 月召開的全國可穿戴計算學術會議上已有學者報導了可穿戴設備用于監所安全警戒系統 [19]。興化市看守所與公安部第一研究所聯合研制的“公安監管勤務指揮系統”及可穿戴設備已用于監所安全管理 [20]。江西省強制隔離戒毒所 [21] 運用 RFID 的可穿戴腕帶標簽無線網絡技術在監管場所的應用，實現了對被強戒人員實時電子地圖方位監控、查找定位與活動軌跡記錄、自動點名、非法聚集與禁區入侵及非授權離位與脫離監管報警、緊急救援呼叫、電子錢包等管理。由此可見，伴隨著智慧城市、智慧公安 [22] 的建設，智能化智慧監所的時代已經來臨。
