引 言

伴隨計算機技術、網絡技術及大規模集成電路的發展， 室內智能化倍受期待，智能化產品也越來越受到人們的關注和使用 [1]。門鎖是家的第一道安全屏障，是家庭中每天都會用到的安全設備，在智能家居的大浪潮下，門鎖的智能化已經形成了一種趨勢，智能門鎖應運而生。

本文提出一種較為新穎的智能鎖工作模式，以 WiFi 網絡為基礎，將門鎖、手機、服務器三者聯接起來。手機用戶通過 APP 發送指令控制開鎖密碼更變，開鎖時發送即時開鎖密碼信息至手機用戶，從而實時了解開鎖情況，有效提升安全性能 [2]。

1 系統結構

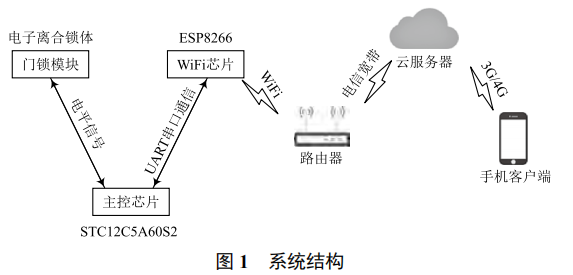

智能鎖系統包括智能鎖具微控制器系統、云服務器、用戶遠程控制的手機 APP 以及實現這三者聯系的無線通信系統 [3]，系統結構如圖 1 所示。

微控制器系統通過 WiFi 無線模塊接入云服務器，手機客戶端通過 3G/4G 通信網接入云服務器。通過云服務器，手機客戶端的指令可轉發至門鎖端，門鎖端上傳的信息也可發送到手機客戶端，實現用戶對門鎖的遠程控制與信息跟蹤 [4]。該系統的工作過程為 ：用戶通過手機 APP 設置解鎖密碼，主控芯片將此密碼保存下來，并通過門鎖端的密碼輸入界面輸入密碼，達到解鎖的目的。

2 硬件電路設計

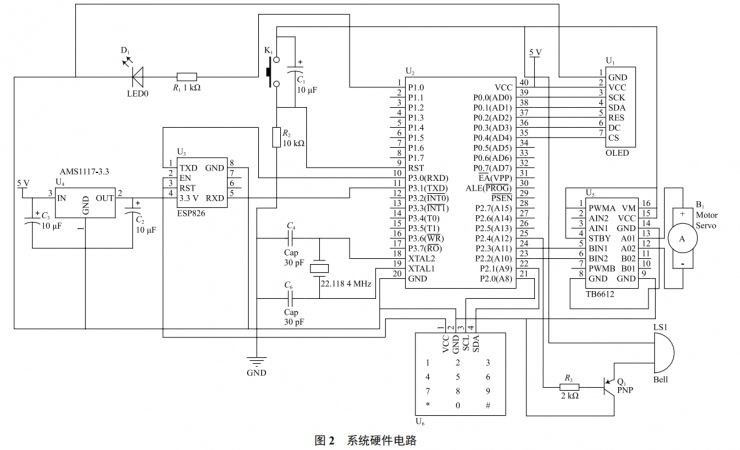

門鎖硬件電路的整體設計主要考慮系統的穩定性、可靠性、高效性、實用性、簡潔性等方面 [5]。系統硬件電路如圖 2 所示。

主控芯片采用最常見的 51內核單片機 STC12C5A60S2 作為主控芯片， 其主頻范圍為 11～32MHz， 同時具有32個 I/O口， 且價格低廉， 技術實現難度低。為了提高與 WiFi模塊傳輸?shù)膫鬏斔俾?，該系統選擇使用的波特率為115 200 b/s，晶振頻率為 22.118 4 MHz[6]。

WiFi通信采用 ESP8266-12F模塊， 它是高性能無線SoC，以最低成本提供最大實用性。該模塊支持標準的 IEEE 802.11b/g/n協議，完整的 TCP/IP 協議棧。使用該模塊使主控芯片與云服務器之間具備通信條件 [7]。

鍵盤采用 12 位電容式按鍵模塊（10 個數字、“*”“#”），通過 I2C 接口進行控制，僅需要 2 個 I/O 口，相比于傳統矩陣鍵盤更加美觀且操作方便。其中，“#”設置為確認鍵，“*”設置為清除鍵。

顯示采用 OLED 顯示屏。OLED 分辨率高、功耗低，且可顯示圖片，相較于液晶屏幕操作性更高。

電子鎖體驅動采用 TB6612FNG 模塊，電機電源接口帶有反接保護電路，相較于傳統的 L298N 提高了效率，體積也大幅減小。

3 軟件設計

3.1 門鎖端

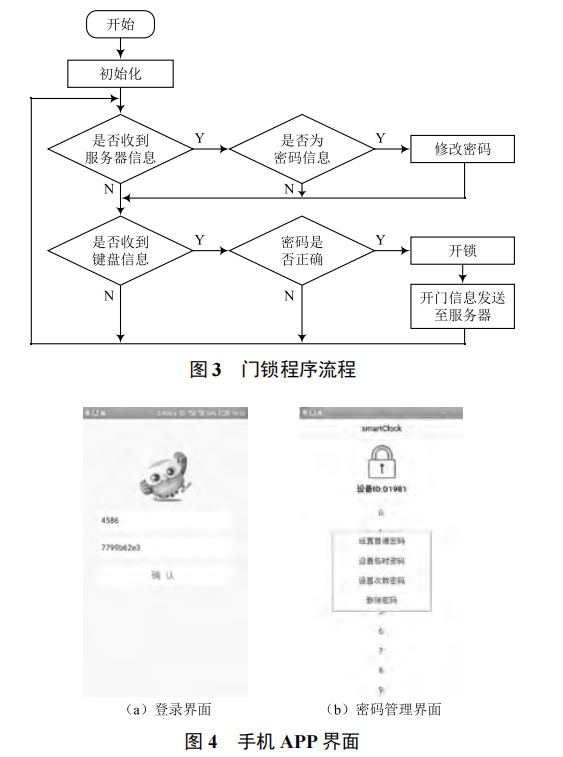

門鎖端工作流程如圖 3所示。接通電源后，系統進行初始化，隨后不斷地等待新事件發生。當用戶按下電容鍵盤對 應區域時，便會保留此刻的鍵值，如果輸入錯誤，可以按下“*”鍵刪除。當獲取到 4個鍵值并收到最終結束符“#”時， 主控開始對比密碼，如果密碼與主控中存有的所有正確密碼 都不匹配，蜂鳴器將會發出短促聲響，并提示密碼輸入錯誤 ； 如果密碼輸入正確，蜂鳴器將會發出“嘀”聲長鳴，隨后發 送控制信號至電機驅動芯片 TB6612FNG，控制電子門鎖解鎖，并通過 WiFi透傳，將開門信息和開門密碼傳至服務器， 服務器收到后再傳至手機端，從而得到每次開門的信息。若 想增加新的開門密碼，只需在手機端 APP界面輸入一個四位密碼并點擊確認，新的密碼便通過服務器傳輸至門鎖裝置 端。確認新的密碼信息后，主控使用一個數組空間保存這個 密碼。若想刪除密碼，也需通過手機端將其中配置好的密碼 刪除，刪除信息通過服務器傳至門鎖端，主控芯片刪除原先 存放的密碼。

3.2 手機端

手機端的主要功能為 ：通過服務器從智能鎖獲取門鎖密碼信息并顯示 ；設置門鎖密碼與密碼權限，并發送至服務器 [8]。APP 界面如圖 4 所示。

APP 功能流程如圖 5 所示。APP 登錄后將連接 TCP 服務器，從鎖體端獲取密碼信息，并顯示在 APP 界面上。若獲取失敗，則彈出提醒框，此時可再次點擊，直到成功獲取所有可開鎖的密碼為止。若設置密碼，只需點擊 0 ～ 9 編號鎖定密碼存放空間，隨后彈出四個選項框，分別為設置普通密碼（永久開鎖密碼）、設置臨時密碼（某一時間段內密碼有效）、設置次數密碼（密碼開鎖次數上限）、刪除密碼。點擊設置類選項，將會彈出鍵盤，輸入密碼后將此密碼發送至服務器 ；點擊“刪除密碼”，原編號內的密碼將被直接刪除。

3.3 云服務器

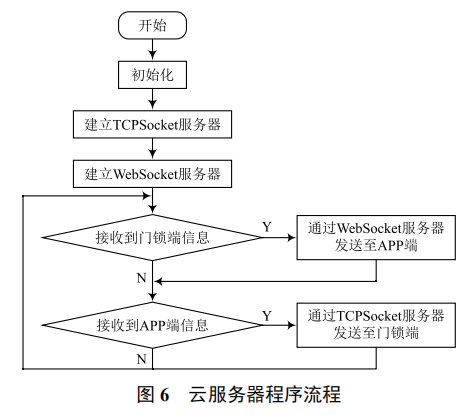

云服務器的主要功能為轉發信息。該系統使用 NodeJS 編寫服務器程序 [9]，建立 TCP 服務器和 WebSocket 協議，分別供門鎖端和手機端連接以及信息傳輸[10]，具體流程如圖 6 所示。通過初始代碼建立服務器，并生成連接到服務器端口， 等待客戶端連接。建立連接后開始監聽端口信息，判斷信息來自門鎖端或手機端，并將門鎖端發來的信息轉發至手機端或?qū)⑹謾C端發來的信息轉發至門鎖端。

4 系統測試

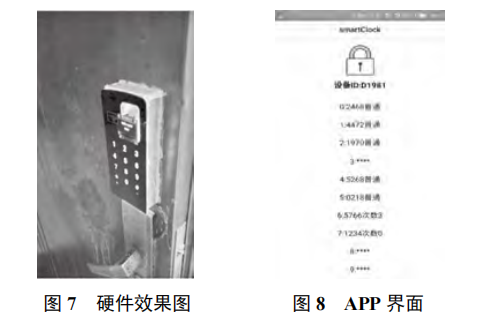

硬件效果如圖7 所示。系統工作時，OLED屏幕顯示兩行，第一行顯示“hello world”，第二行顯示“****”，代表輸入的四位密碼。通過電容觸摸屏依次按下四位密碼，每按下一位，對應的“*”就會變成相應的數字，當輸入完四位密碼后， 按下“#”鍵代表輸入完成，蜂鳴器發出聲響代表解鎖成功。最終APP界面如圖 8 所示，標號 0 ～ 2 以及 4，5 為普通密碼，標號 6，7 為次數密碼。

5 結 語

本文主要介紹了一款利用手機通過聯網控制的智能密碼鎖系統，在傳統鎖的基礎上進行改進與創新，使其具備了手機設置密碼開鎖、防盜提醒等功能。該門鎖結合“互聯網 +” 技術，大大提升了安全性，符合基本實際需求，對智能電子鎖的進一步推廣起到了促進作用。
