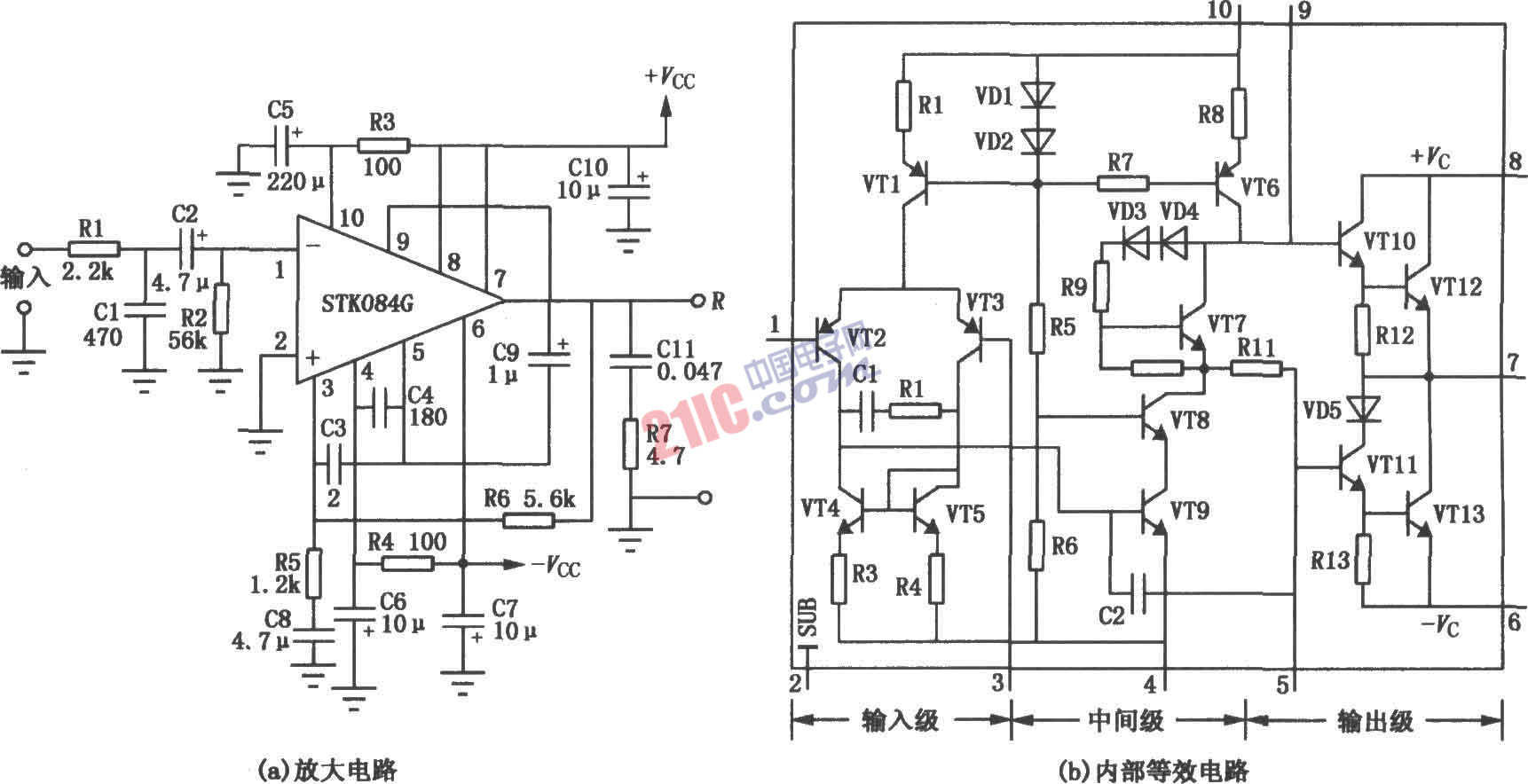

圖是由STK084G厚膜功放構成的50W輸出功率放大電路。STK084G是20kHz、50W時失真率達0.01%的厚膜集成芯片,其內部等效電路如圖所示。輸入級是由VT4和VT5構成的電流鏡像電路,把差動輸出變換為單端輸出,同時獲得較大增益。中間級可處理較大振幅,決定轉換速率,其工作電流應盡量大,采用VT8基極接地方式以減少密勒效應對高頻特性的影響。VTl和VT6為恒流偏置電路,可以抑制電源變動對電路的影響。VT7用于輸出晶體管偏置,消除基射極間電壓Ube的不靈敏區,并進行溫度補償。輸出級要輸出較大電流,采用達林頓結構增大電流增益。
