TDA8351／8356的應用電路
[導讀]如圖所示為圖中為TDA8351／8356的實際應用電路，當50V≤VFB≤60V時，在VFB輸入端串聯一個33Ω電阻。信號分別輸入1、2腳，這是相位相反的兩個鋸齒波電壓信號，正鋸齒波電壓輸入1腳，負鋸齒波電壓輸入2腳。在1、2腳之間

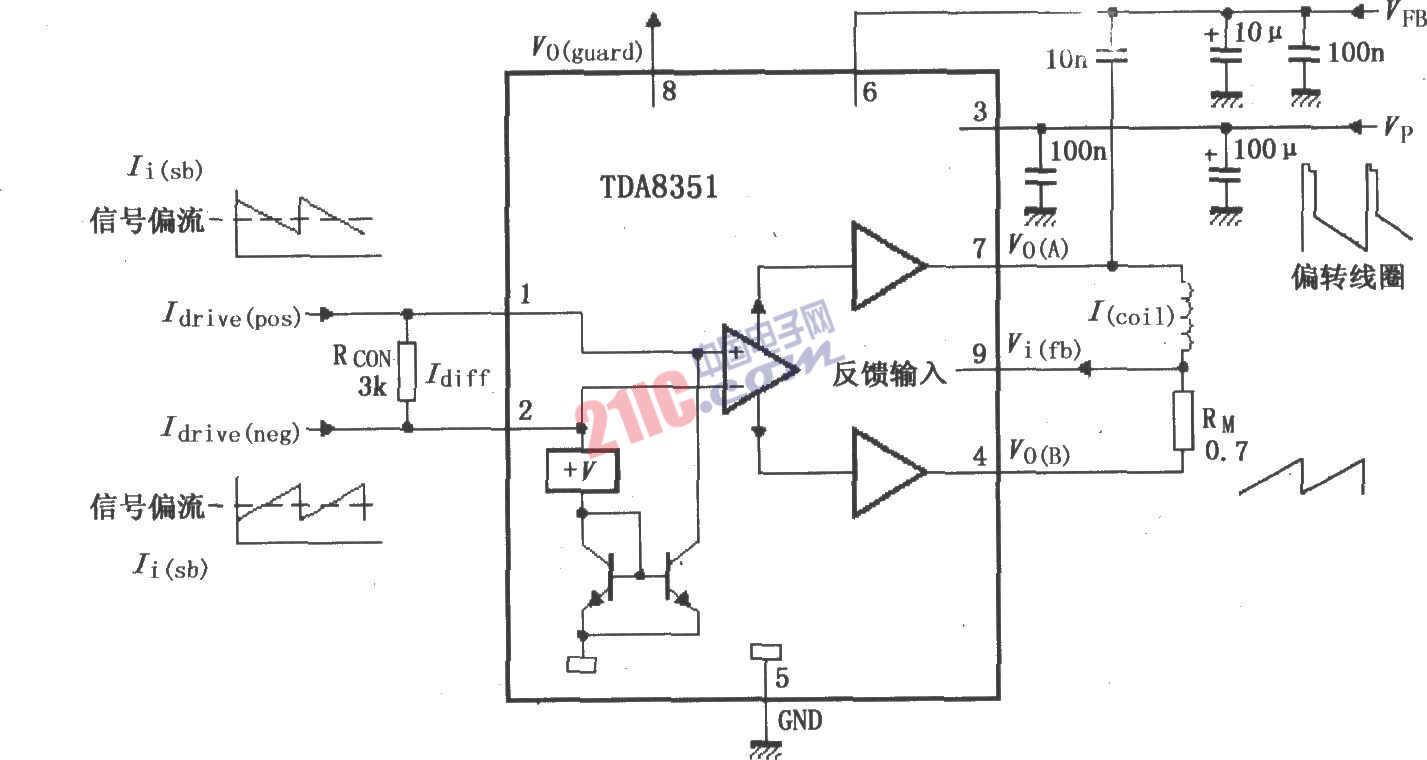

如圖所示為圖中為TDA8351／8356的實際應用電路，當50V≤VFB≤60V時，在VFB輸入端串聯一個33Ω電阻。信號分別輸入1、2腳，這是相位相反的兩個鋸齒波電壓信號，正鋸齒波電壓輸入1腳，負鋸齒波電壓輸入2腳。在1、2腳之間并聯一個電阻Rcon以確定通過偏轉線圈的電流。信號在內部經過差分放大器及推挽功率放大器后，由7、4腳輸出加到偏轉線圈兩端。7腳上電壓波形為脈沖鋸齒波，4腳上電壓波形為負鋸齒波。電阻RM與偏轉線圈串聯，提供反饋電壓由9腳輸入，使輸出的鋸齒波的線性得以改善，并且擴大鋸齒波的動態范圍。
