TDA8357J/8359J是90o和110o彩色偏轉系統的功率電路,場頻為50~120Hz,可用于4:3和16:9顯像管。電路提供一個DC驅動垂直偏轉輸出電路,工作于高效率G級系統。全橋輸出電路配合單-正電源,采用DC耦合偏轉線圈輸出電路。TDA8357J/8359J采用低電壓DMOS(LVDMOS)結構,結合了雙極型、CMOS和DMOS處理工藝,將DMOS三極管用于輸出級,因此不存在二次擊穿。TDA8357J具有上升/下降時間短的垂直回掃開關,內置保護電路,可改進EMC性能(輸入差分信號)。TDA8357J/8359J的引腳排列及功能如圖所示。

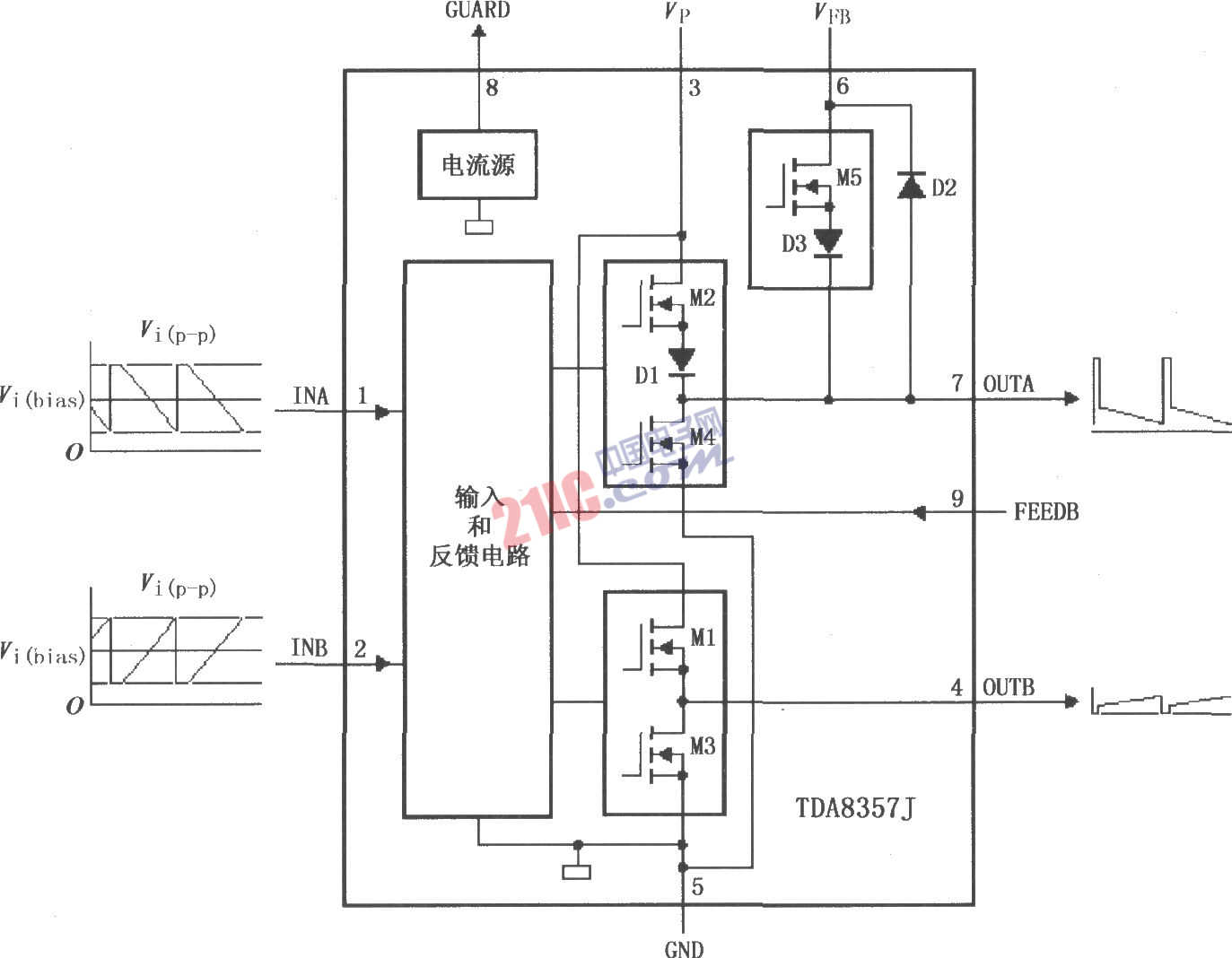

內部功能電路與輸入輸出波形:
