由PGA203與OPA27構成的低噪聲差分放大器電路

時間：2008-06-15 21:23:25

關鍵字： OPA PGA 低噪聲差分放大器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　如圖所示為由PGA203與運放OPA27構成的低噪聲差分放大器。該電路在PGA203的輸入端加上兩個運放OPA27，信號由兩個運放的同相輸入端輸入，利用兩個運放為同相放大器的高阻特性與PGA203差分輸入，將共模噪聲抑制到最

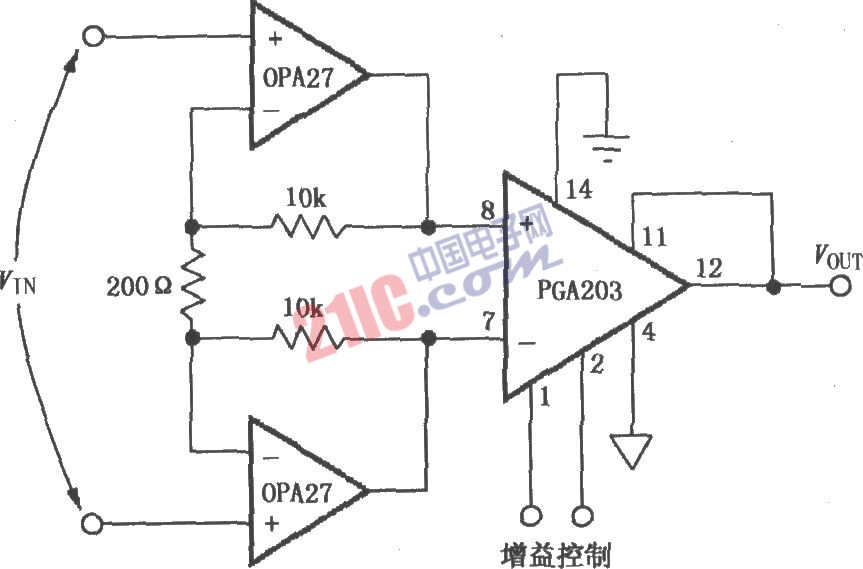

　　如圖所示為由PGA203與運放OPA27構成的低噪聲差分放大器。該電路在PGA203的輸入端加上兩個運放OPA27，信號由兩個運放的同相輸入端輸入，利用兩個運放為同相放大器的高阻特性與PGA203差分輸入，將共模噪聲抑制到最小。兩個運放OPA27構成的增益為100，PGA203增益為1、2、4、8，兩者相乘，所以電路總增益為100、200、400、800。
