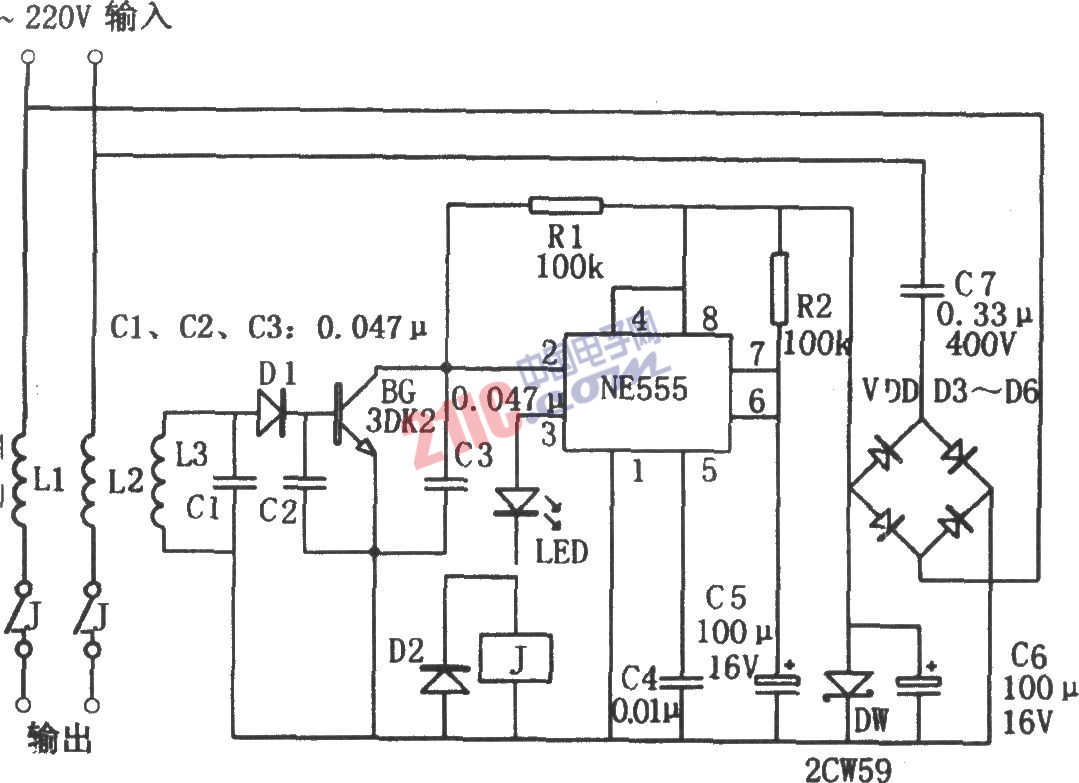

如圖所示為自動復位觸電保安器電路。該保安器由降壓整流電路、信號檢測電路、單穩延時電路和繼電器控制電路等組成。其中降壓整流電路為整個電路提供直流電壓。
信號檢測電路為由L1、L2、L3和磁心組成的“零序互感器”。正常情況下,整個互感器中的總的磁通量為0。當有人觸電時,電源通過人體到地,L1、L2中流過的電流不等,“零序互感器”中的磁通量在L3上感應出一個交變電壓,并經D1整流后加至BG的基極,使BG飽和導通,從而555因②腳電位為低電平(<1/3VDo)而發生置位,3腳輸出的高電平使繼電器J吸合,將交流電源斷開,發光二極管LED點亮,與此同時,C5通過R2進行充電,隨著充電進行,⑥腳電位上升,當⑥腳電位升至高于2/3VDD時,555發生復位,③腳輸出的低電平使繼電器J釋放,交流電源接通。因觸電發生斷電而又恢復送電相對應的延遲時間為td=1.1R2C5,圖示參數對應的約為10秒。若電路有觸電情況,則555始終處于觸發延時狀態,J吸合,電源電路斷開。只有當觸電者離開電源10秒后,電路才自動恢復送電。
本電路可實現觸電或漏電時自動切斷交流電源,當人體離開或故障排除后。又自動恢復供電,從而保護人身安全,避免意外事故發生。
