采用雙向晶閘管的設計時間控制電路圖

時間：2010-11-25 22:04:24

關鍵字：雙向晶閘管控制電路圖

手機看文章

掃描二維碼
隨時隨地手機看文章

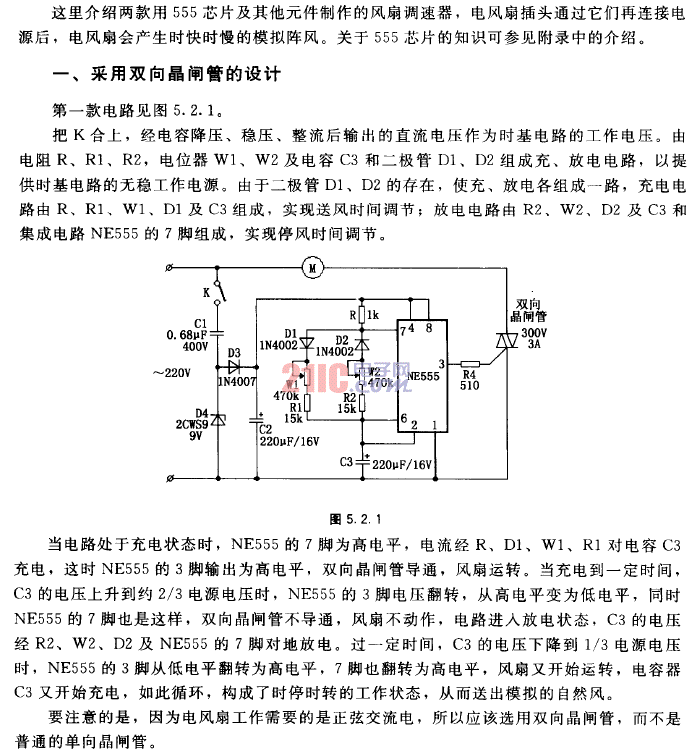

采用<strong>雙向晶閘管</strong>的設計時間<strong>控制電路圖</strong>.gif
