該貴重家電防盜報警器,具有體積小、響聲大的特點。適合家庭、旅館、機關等使用。

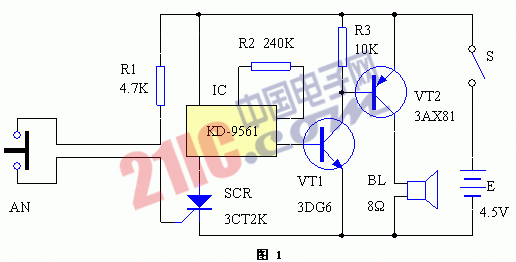

電路原理見圖1。SCR、R1和AN組成可控硅觸發開關電路;IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時,AN受到家用電器的壓迫,使其兩常閉觸點斷開,SCR無觸發信號而阻斷,報警器不工作。當家用電器被搬起時,AN兩觸點自動閉合,SCR的觸發端經R1從電源正極獲得觸發信號,SCR導通,IC1通電工作,其輸出端輸出的警笛聲電信號經VT1、VT2功率放大,推動揚聲器發出宏亮的報警聲。此時,即使將家電放回原處或破壞掉AN,也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S,才能解除報警。
元器件清單見下表:
編 號 名 稱 型 號 數 量
R1 電阻 4.7K 1
R2 電阻 240K 1
R3 電阻 10K 1
VT1 晶體三極管 3DG6、9014等 1
VT2 晶體三極管 3AX81、9012等 1
SCR 單向可控硅 3CT2K、BT169 0.1A/50V-1A/400V 1
IC 音響集成電路 KD-9561或其它類似產品 1
AN 微動開關 常閉型 1
BL 揚聲器 8Ω 1
S 電源開關 鈕子開關 1
E 電池組 4.5V 1
報警器部分可安裝在一塑料小盒內,放在易聽到報警聲的地方(如值班室等)。用雙股細線將AN引至家電擺放處,并將AN巧妙地安放在桌面、臺面或電視柜面等,保證AN能正確動作即可。
