如圖所示的電路是采用MIC29150-12構成的具有寬輸入電壓范圍的穩壓器電路。該穩壓器具有以下兩個特點：

(1)擴寬了輸入電壓范圍，輸入電壓最高可達40 V；

(2)由于增加了電阻R2，使Vl和IC1上的功耗轉移到了電阻Rl上，所以使V1和IC1所需的散熱片面積減小了許多。

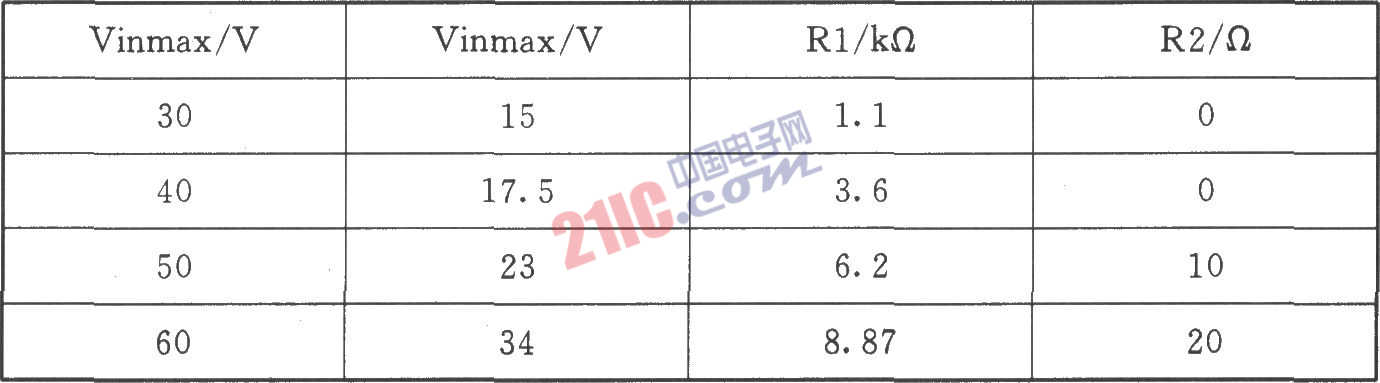

該電路中的電阻Rl、R2的取值與輸入電壓的關系見下表，復合晶體管V1的B值要求在1000以上。
