TOP224Y構成的15V、2A輸出的直流開關電源電路

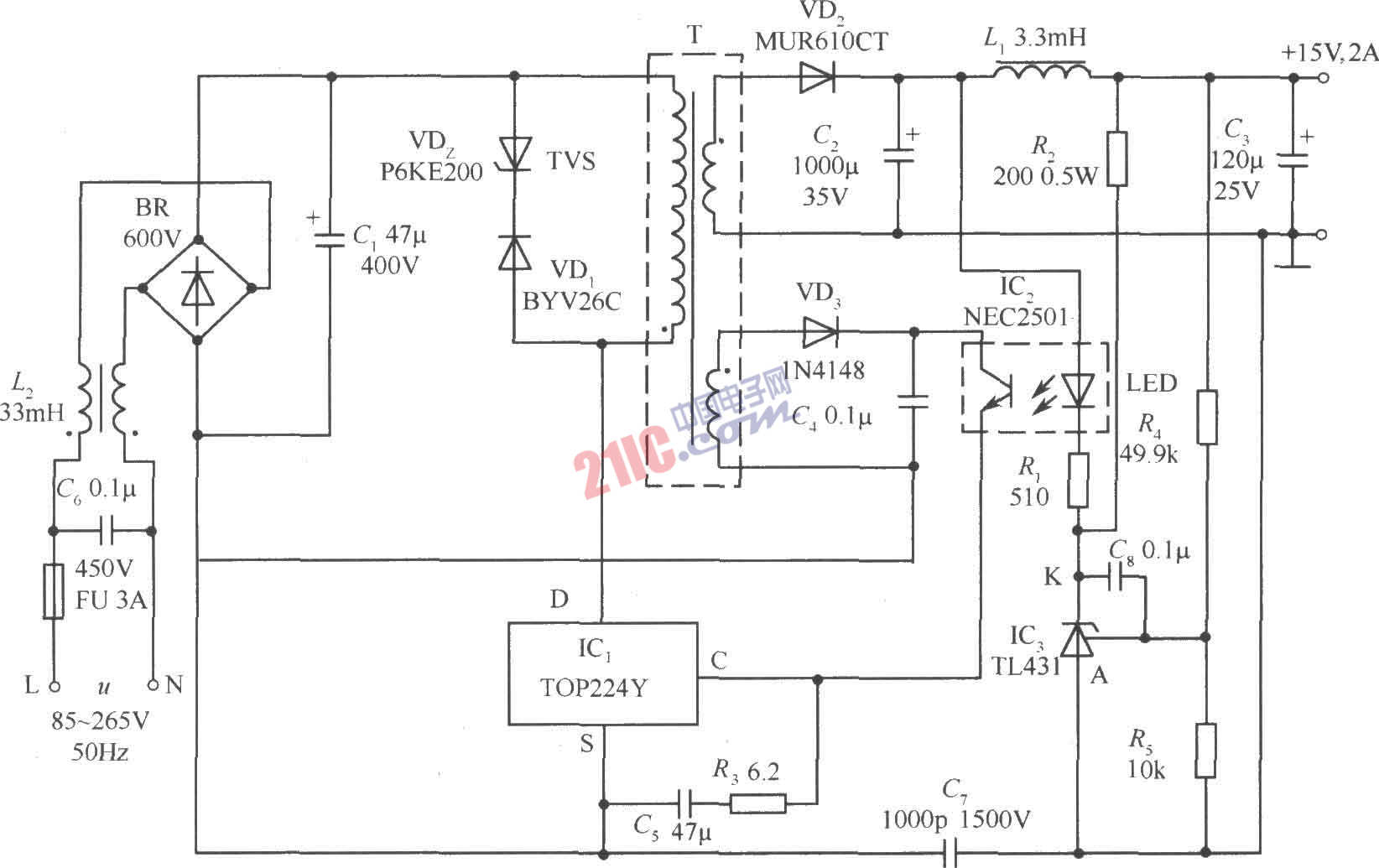

由TOP224Y構成的15V、2A輸出的直流開關電源電路如圖所示。采用三塊集成電路：ICl是單片穩壓器TOP224Y，IC2是光耦合器NEC2501，IC3是精密基準電壓源TL431。TL431(IC3)與光耦合器NEC2501(IC2)構成電氣隔離式外部誤差放大器，再與TOP224Y內部誤差放大器配合使用，對TOP224Y(IC1)的控制端電流進行精細調整，從而大大提高了穩壓性能。
+15V穩壓輸出經R4、R5分壓后得到取樣電壓，與TL431內部2.5V基準電壓進行比較，通過改變K端電位來控制LED的電流，進而調節控制端電流Ic。Rl是LED的限流電阻，并能設定控制環路的直流增益。R4與C8還決定了外部誤差放大器的頻率特性。該電源的穩壓精度可與線性集成穩壓電源相媲美：當交流輸入電壓u從85V變化到265V時，Sv=±0.2％；當負載電流從10％(0.2A)變化到100％(2A)時，Sl可達到±0.2％。
