便攜式兆歐表

時間：2008-05-22 20:54:39
關鍵字： 兆歐表    絕緣電阻    電平    振蕩電路
手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]便攜式兆歐表電路如圖所示。ICl為六施密特觸發器CD40106，其中觸發器l構成振蕩電路，觸發器2、3組成驅動電路。它們輸出的振蕩信號推動開關管VT2工作，再由變壓器T升壓、二極管VDl整流，便可得到500V的直流測試電壓。

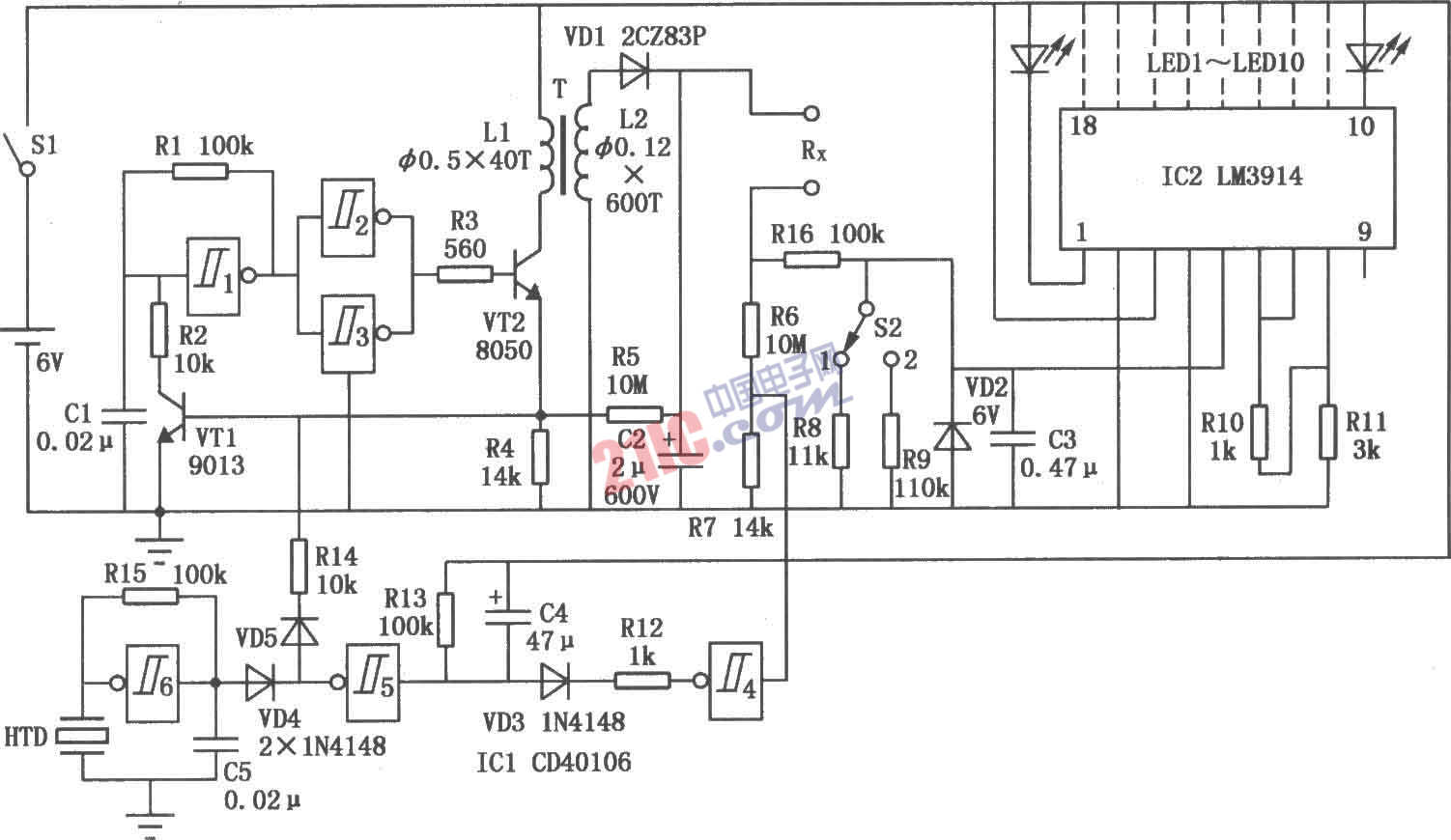

便攜式兆歐表電路如圖所示。ICl為六施密特觸發器CD40106，其中觸發器l構成振蕩電路，觸發器2、3組成驅動電路。它們輸出的振蕩信號推動開關管VT2工作，再由變壓器T升壓、二極管VDl整流，便可得到500V的直流測試電壓。電阻R4、R5的分壓控制調整管VTl的導通電阻，以改變振蕩信號的脈沖寬度，使500V直流電壓在測量時保持穩定。IC2為收錄機專用顯示集成電路LM3914，其輸出端所接發光二極管LEDl LEDl0用來顯示被測電阻Rx的大小。IC2的⑤腳輸入電壓每遞增0.5V，就使IC2的十個輸出端從⑩腳到①腳依次輸出低電平，使相應的發光二極管發光，指示出被測電阻的阻值。轉換開關S2置于“1”時，測量范圍為l～10MΩ；S2置于“2”時，測量范圍為l0～100MΩ。ICl中的觸發器4、5、6組成絕緣電阻測試電路。當絕緣電阻短路時，觸發器4輸出高電平，延時5秒后，觸發器5也輸出高電平，使VTl飽和導通，觸發器l組成的振蕩電路停振，同時觸發器6組成的振蕩電路使壓電陶瓷片HTD發出聲響。當短路的絕緣電阻拆下時，經過5秒鐘，電路自動恢復到正常狀態。在作絕緣電阻測試時，穩壓二極管VD2對IC2起保護作用。

作者：miracle
