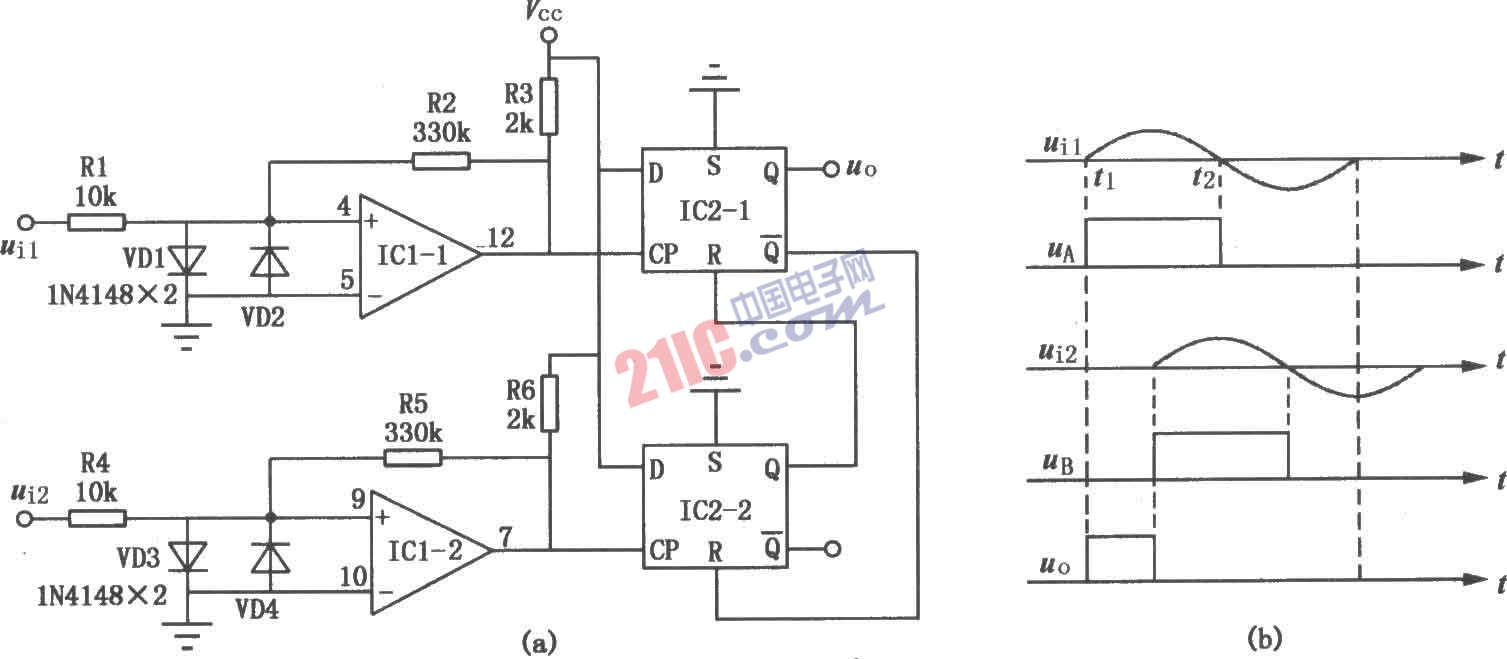

相位檢測電路主要由ICl(雙電壓比較器LM319)和IC2(雙D觸發器C013)組成,如圖所示。該電路具有結構簡單、精確度高及抗干擾能力強等優點,在低頻0~30kHz范圍內,檢測精度優于0.1o 。電路輸出信號既可直接與計算機接口相連,也可經過低通濾波器與數字電壓表連接,從而構成十分理想的相位檢測器。
