[導讀]如圖所示為行輸出變壓器短路檢測電路。該檢測器由降壓整流電路、文氏電橋振蕩器、失落脈沖檢測器、指示電路等組成。其中降壓整流電路為整個電路提供直流電壓。文氏電橋振蕩器由BG1、BG2、W1、R1、R6、C2、C3等組成，

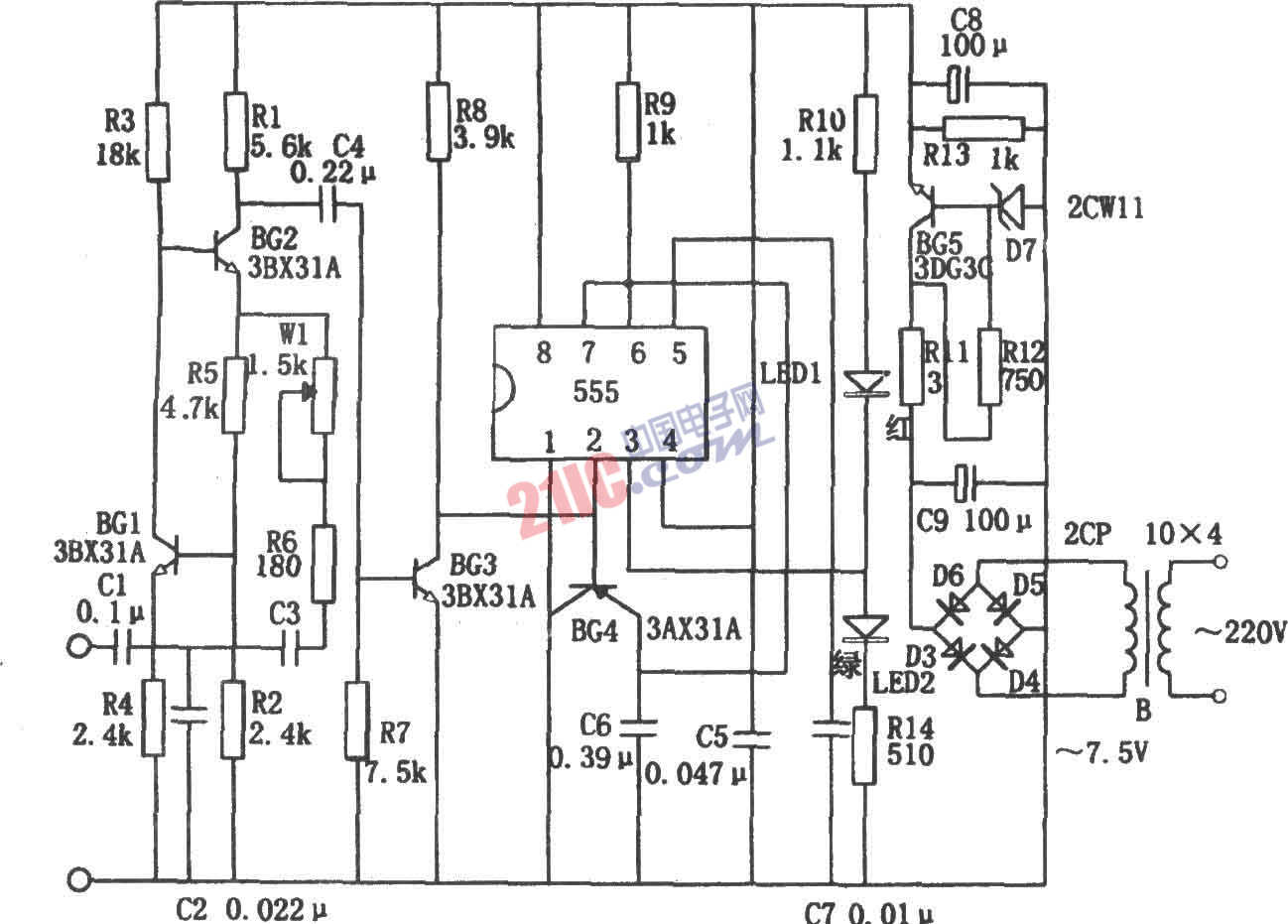

如圖所示為行輸出變壓器短路檢測電路。該檢測器由降壓整流電路、文氏電橋振蕩器、失落脈沖檢測器、指示電路等組成。其中降壓整流電路為整個電路提供直流電壓。文氏電橋振蕩器由BG1、BG2、W1、R1、R6、C2、C3等組成，其振蕩信號的頻率約為f1=5kHz。若待測行輸出變壓器接在C1輸入端，則該振蕩器變成電容三點式振蕩器。同時因電感L和電容C1的介入，其振蕩頻率變?yōu)閒2=10kHz～30kHz。失落脈沖檢測器由555和BG4、C6、R9等組成。當變壓器正常時，由555和R9、C6組成的單穩定時電路的定時周期大于輸入觸發脈沖的周期，故在連續觸發下，555 3腳持續呈高電平(約+5V)，發光二極管LED2(綠色)點亮，以說明行輸出變壓器無短路或擊穿現象。若變壓器短路或擊穿，則因變壓器繞組間的互感作用，變壓器呈低阻抗、高阻尼，振蕩器停振，相應555因②腳得不到觸發信號而由③腳輸出低電平，使發光二極管LED1(紅色)點亮，以指示變壓器不正常。采用本電路后，可通過LED1或LED2的亮與滅來判斷變壓器是否擊穿或短路，不僅顯示直觀，且易判斷準確，同時還可判斷行輸出變壓器的在線或拆下情況。
