為了消除零電壓開關三電平直流變換器零狀態時變換器原邊存在的環流,提出了幾種零電壓零電流開關三電平直流變換器電路.如下幾圖所示

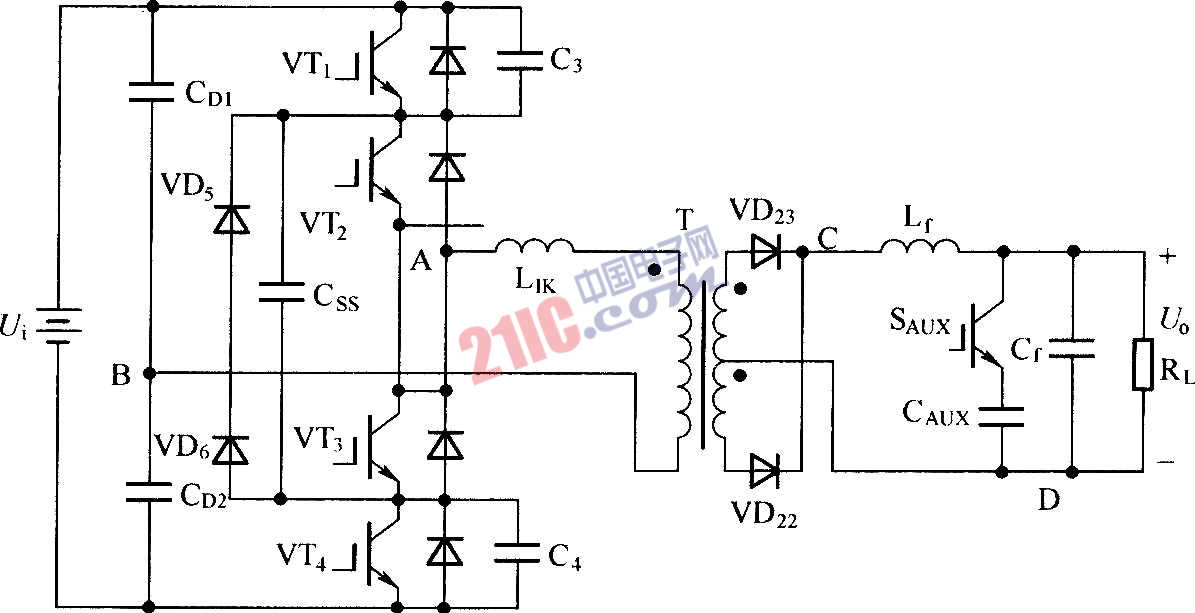

1.

這個電路和零電壓開關三電平直流變換器的主要差別在于:增加了聯結電容CSS以及在變壓器二次繞組中增加了輔助開關SAUX和鉗位電容CAUX;聯結電容CSS分別將外側管VT1,VT4和內側管VT2,VT3的開關過程連接起來.

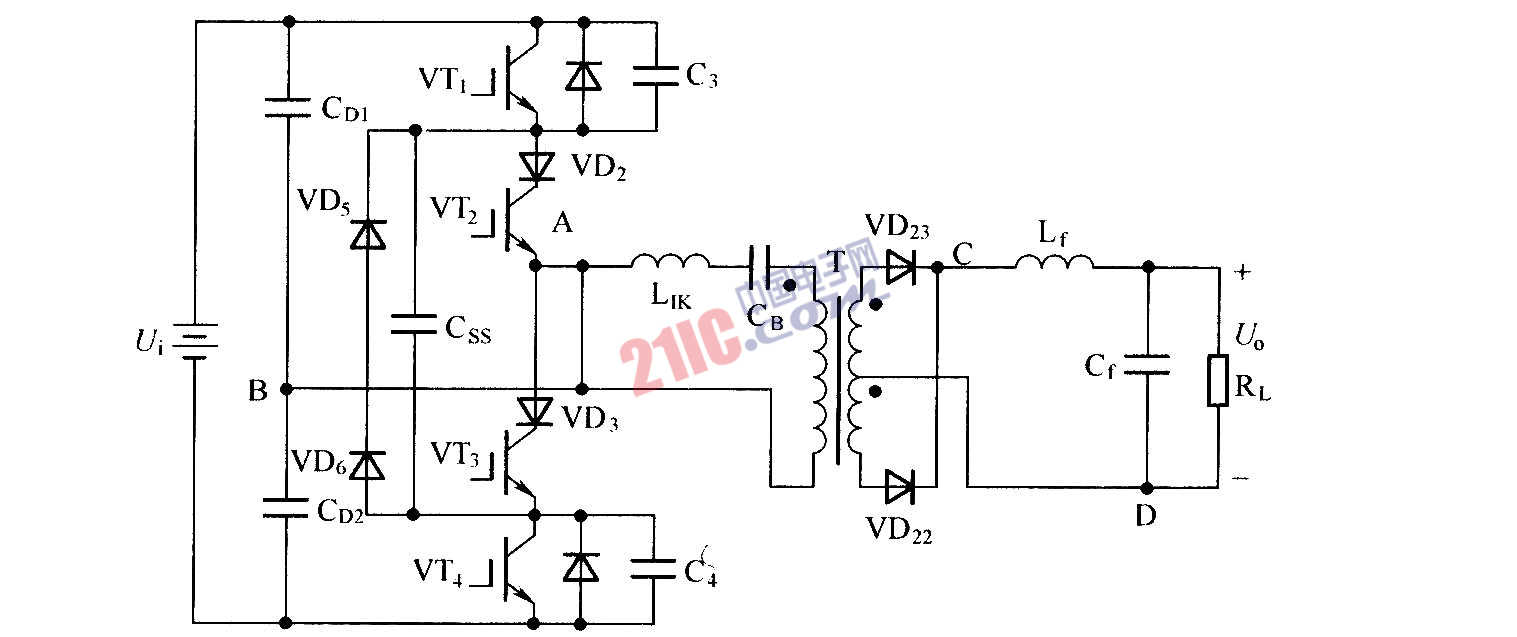

2.

此電路采用了阻斷電容作為阻斷電壓源,使變壓器一次側電流在零狀態時減小到零,從而實現內側開關管的零電流開關.

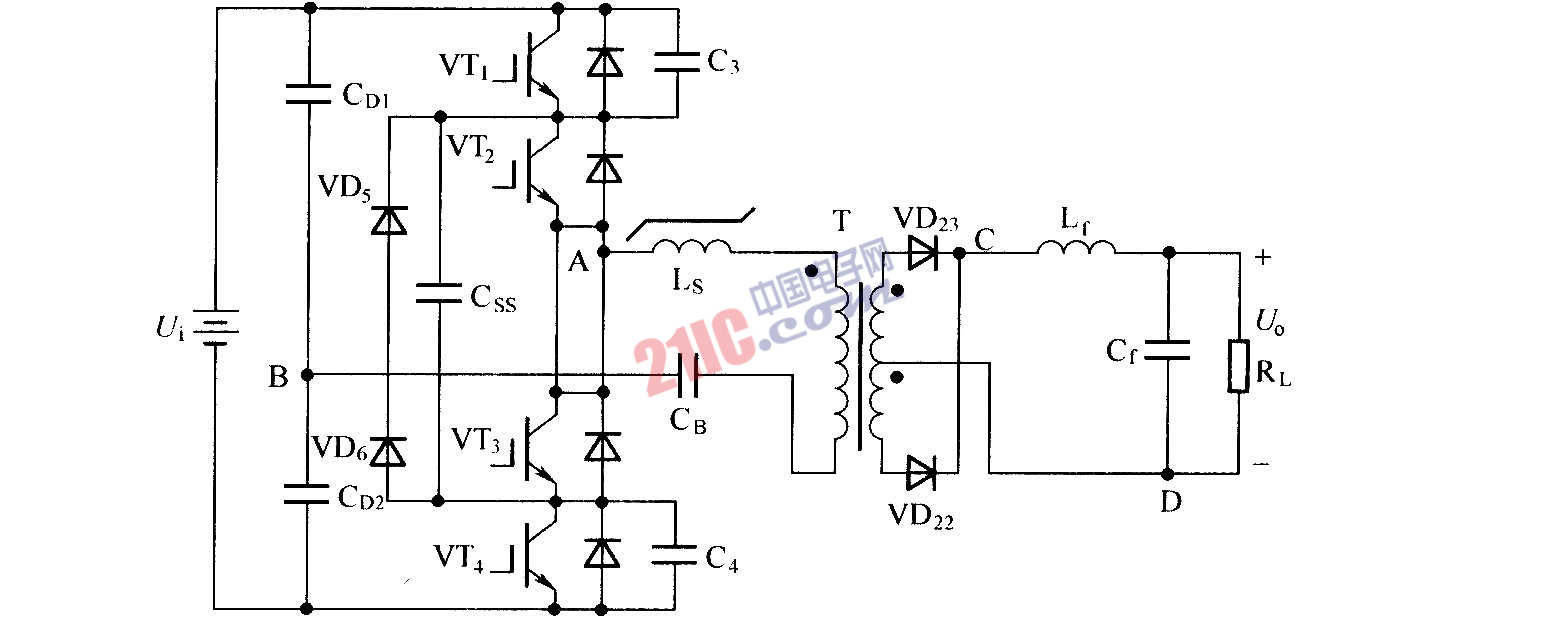

3.

此圖為了防止變壓器一次側電流在零狀態時減小到零后繼續反向流動,在VT2和VT3支路中分別串入二極管VT2和VT3,消除了加入飽和電感后帶來的負作用. |
