雙正激式變換器電原理圖

時間：2009-03-15 03:21:48

關鍵字：原理圖正激式變換器電壓開關

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]當需要較大的輸出功率時，一般采取電壓疊加的雙正激式變換電路，如圖所示。電路特點: (1)兩個正激式變換電路并聯，T1和T2反相180o驅動，功率增大一倍，輸出頻率增加一倍，紋波及動態響應得到改善； (2)S1、S2串聯(S3

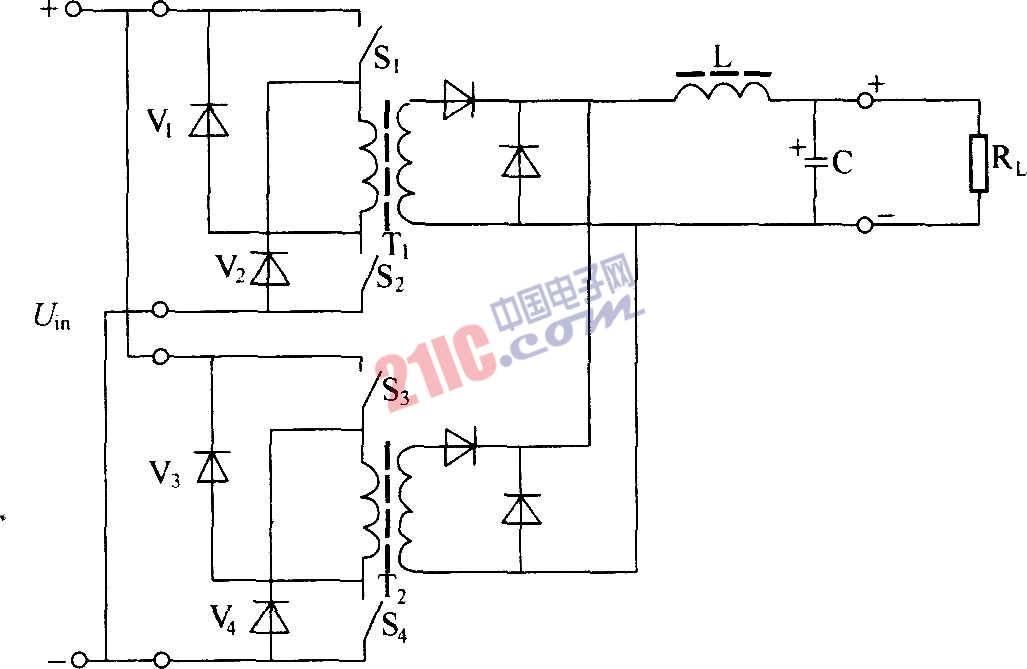

當需要較大的輸出功率時，一般采取電壓疊加的雙正激式變換電路，如圖所示。電路特點: (1)兩個正激式變換電路并聯，T1和T2反相180o驅動，功率增大一倍，輸出頻率增加一倍，紋波及動態響應得到改善； (2)S1、S2串聯(S3、S4串聯)，開關管耐壓減半； (3)取消了反饋線圈，V1、V2、VpV4均為饋能路徑，降低了變壓器的制作工藝等要求； (4)具有死區限制特性，兩部分電路不存在共態導通問題，可靠性較高。特性分析：正激：導通時輸入饋電給負載，截止時L供電給負載。耐壓：單管正激，開關管最大電壓為2Uin。雙管正激：開關管最大電壓為Uin。變壓器：變壓器利用率不高(僅使用磁滯回線第一象限)，工藝制作上要加饋能線圈。用途：由于雙管正激并聯電路具有輸出功率大，輸出方波頻率加倍，易于濾波，開關管耐壓減半(約為輸入電壓Ui。)，因此廣泛應用于大功率變換電路中，被認為是目前可靠性較高，制造不復雜的主要電路一．
