[導讀]如圖所示為一種高精度大電流穩壓電源電路。該電路采用額定輸出電流為5A的三端穩壓器LM338做成大電流可調穩壓電源。其特點是：(1)輸出電流大。額定電流為5A，最大允許峰值電流為7A。(2)電路簡單。(3)電壓調整率可達到

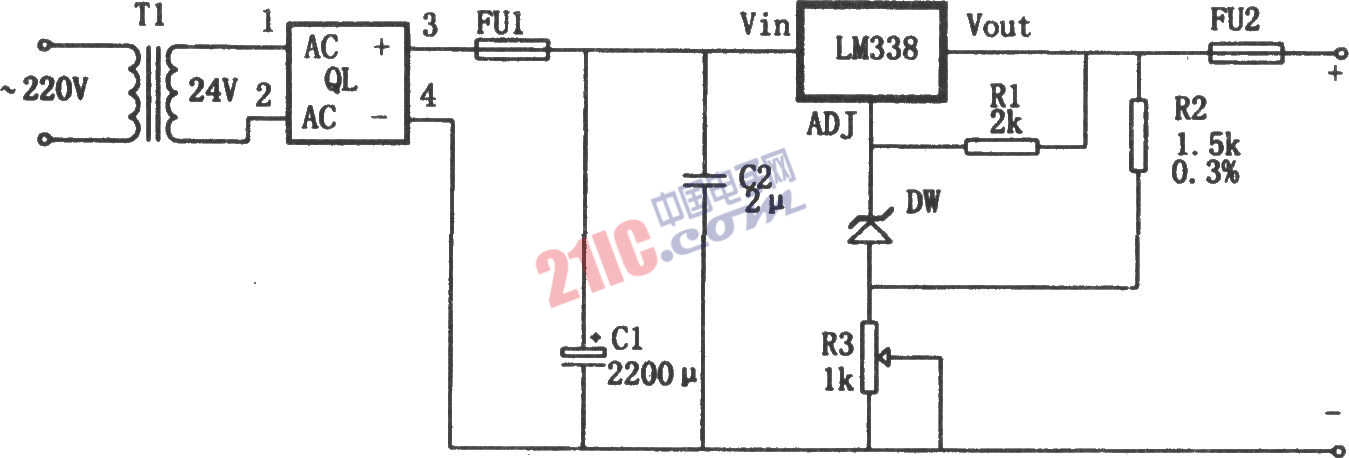

如圖所示為一種高精度大電流穩壓電源電路。該電路采用額定輸出電流為5A的三端穩壓器LM338做成大電流可調穩壓電源。其特點是：(1)輸出電流大。額定電流為5A，最大允許峰值電流為7A。(2)電路簡單。(3)電壓調整率可達到0.012％N，漂移可達0.0005V／H。(4)輸出電壓在1.25～32V之間可調。
