對于物理驗證中的LVS，需要對各種物理器件進行SpiceVsGDS的比對，基于現在流行的std-cell的庫的設計方法，LVS需要對CMOS器件多相應的處理，這里會涉及到一些具體的物理庫的知識和小的技巧，這里結合具體的物理設計和CDL形態，一起探討一下std-cell的在LVS的特殊處理，ICer GO！

標準單元庫一瞥

常規的標準單元庫（std-cell）是標準的CMOS設計，由于采用P襯底的設計出來的CMOS器件的速度優勢，目前業界流行的做法就是采用P型襯底（P substrate）來實現的

• NMOS 直接坐在P-sub上

• PMOS 則做在P-sub上的NWELL

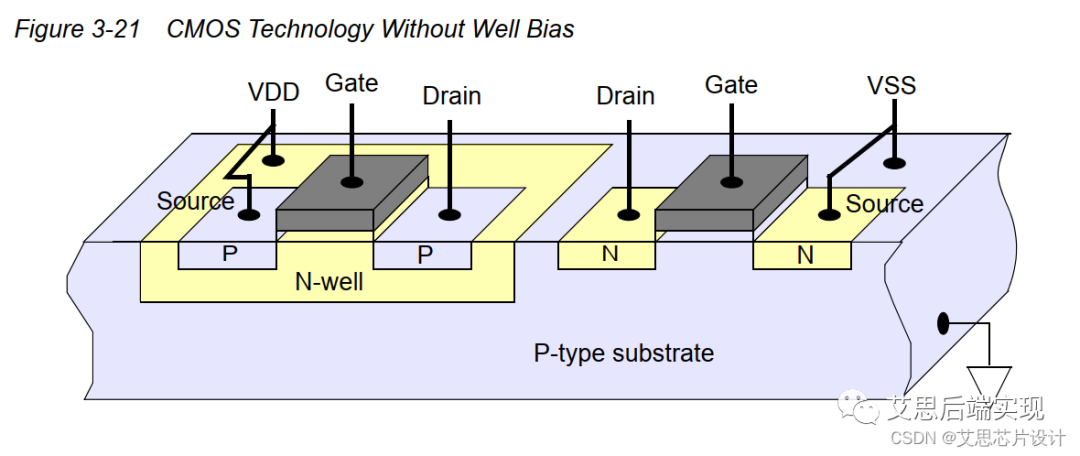

  譬如下面的一個簡單的工藝刨面圖

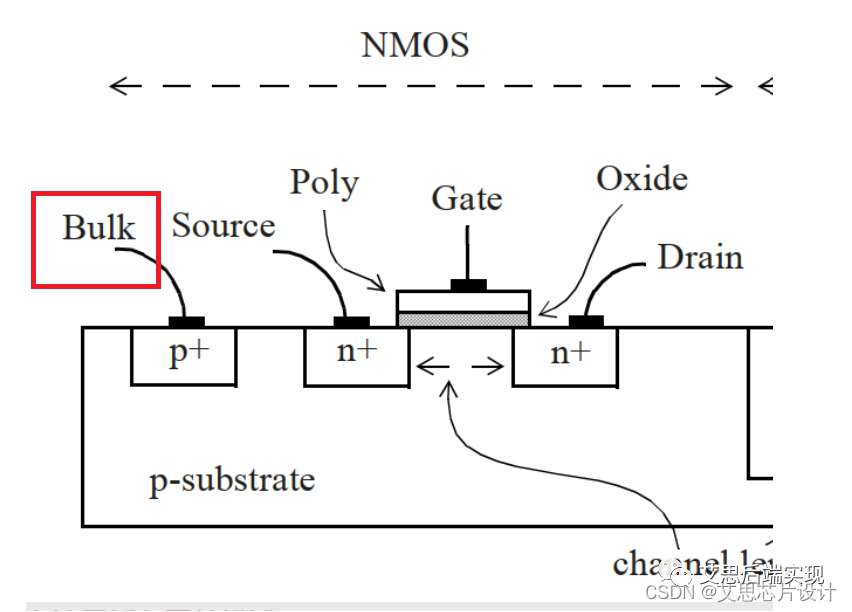

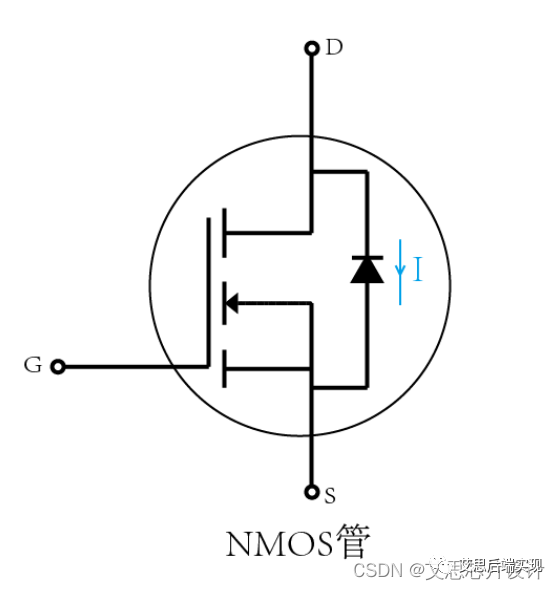

  以上邊的NMOS為例，通常有更為常見的是下面的一個示意圖





  比較上述兩個圖，可以看到，每一個NMOS都會有一個bulk（體）的連接（有些場合也被稱作body）







在NMOS里邊，這個bulk的作用就是將當前NMOS的P-sub做一個連接，通常P-sub是連接到VSS上的。

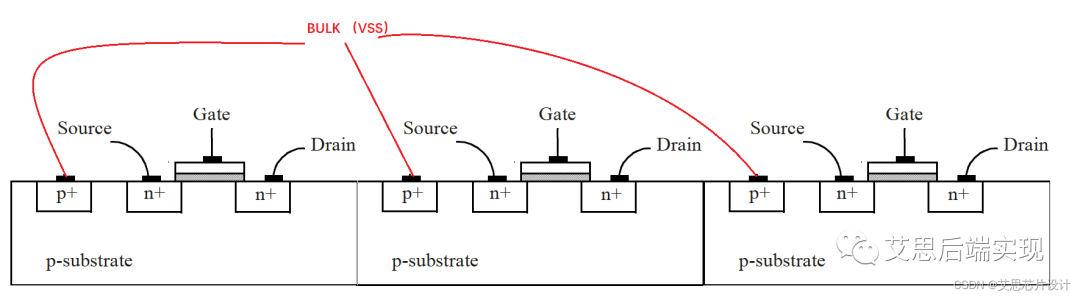

如果芯片里邊有非常多的std-cell連續分布（這個也是常規做法），那么在版圖里邊就會有類似下列的一個刨面圖：

由于所有的NMOS都是做在一片完整的P-sub上，自然NMOS的BULK需要連接到同樣的電位VSS上，這里就是模擬設計里邊常說的TAP 結構了。
可以看到，這個TAP結構完全是一個通用結構，為了節省std-cell的面積，目前業界比較流行的做法就是設計tapless（免TAP）的std-cell，然后使用公用的TAP cell將bulk連接到VSS上，這樣對于節省std-cell的面積很有好處，但是考慮到TAP的電位對于std-cell的bulk的影響，工藝會給出具體的TAP的間距（目前流行的做法是checkerBoard/stagger的做法），APR工具為也提供了具體的命令和參數，支持std-cell的這種設計結構。
通過學習std-cell的形態，可以明確下列要點
**- std-cell都是tapless的結構

• bulk需要使用TAP cell 分別將同列的std-cell的P-sub和NWELL分別連接到VSS和VDD上**

LVS的挑戰

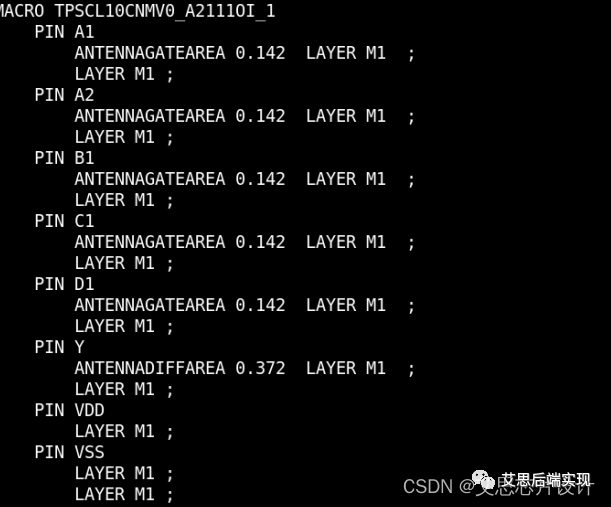

由于bulk在std-cell上PG和信號連接上是沒有明顯貢獻的，對于使用none-bias的流程的std-cell，通常是無法在std-cell看到這個bulk的管腳的，譬如下面LEF的示例：

可以看到，這里有PG管腳的聲明，但是沒有聲明bulk的管腳。
但是對于LVS而言，CMOS是一個四端器件，在驗證柵源漏的同時，也需要完成對bulk的連接驗證，這個也是符合APR的TAP的布局連接的。所以，這里需要打開CDL來一看究竟，見下圖

可以看到，相較LEF而言，最后做LVS的CDL里邊，會有bulk的連接描述。對于none-bias的std-cell而言，bulk的物理連接可以簡單的連接到PG上，基本如下圖

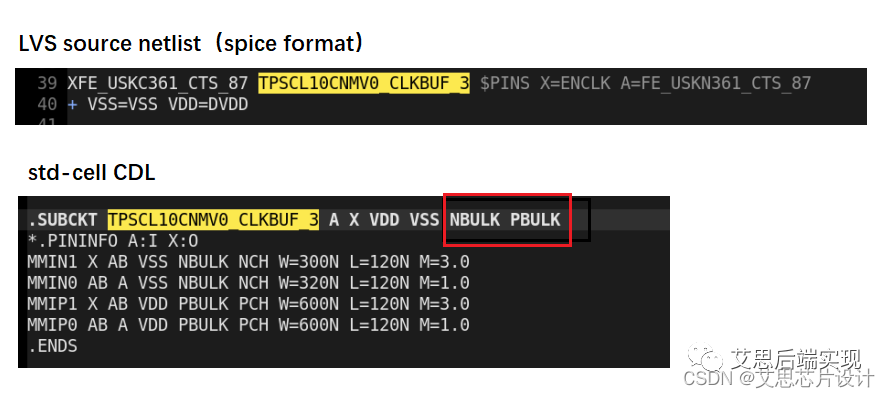

通常的LVS里邊的source netlist是來自于APR工具，APR對于PG netlist的抽取，又是依賴于UPF和LEF的，所以綜上，用戶會遇到一種情形，LVS PG netlist對std-cell的描述會和最終的std-cell CDL出現分歧：source nelist的std-cell會缺失bulk連接聲明，

很明顯，同樣的cell在LVS的source netlist缺失了bulk的連接，這樣的LVS的比對，會發生大面積的std-cell port mismatch error，是無法進行的

v2lvs的高階用法

但是這個問題看起來有一些奇怪，既然LEF里邊沒有聲明bulk，同時在none-bias的flow下，bulk也無法被引用，這樣的LVS是不是就走到死胡同了嗎？當然不是，這里還是要回歸問題本真。
std-cell的bulk僅僅是需要一個連接聲明，具體說來就是兩類

• P-sub的bulk連接到VSS上

• NWell的bulk連接到VDD上
  這個需要在LVS的source netlist處理一下就好（當然APR是沒有這個魔法的）。
  LVS的source netlist 通常是從APR的PG netlist得到的，但是由于LVS是基于spiec比對的，所以一個簡單示意如下：








  通常而言v2lvs就是簡單的把verilog 轉換成spice格式，但是bulk的處理需要一些高級的用法，尤其是當設計中使用了多個power domain的時候，譬如下面這個示例：








  所以，對于處于不同層次/block的std-cell的PG連接就會不太一樣，類似的bulk連接也會不一樣，具體描述如下表

block	PD	power	ground	NWell	P-sub
block1	PD1	VDD1	VSS	VDD1	VSS
block2	PD2	VDD2	VSS	VDD2	VSS

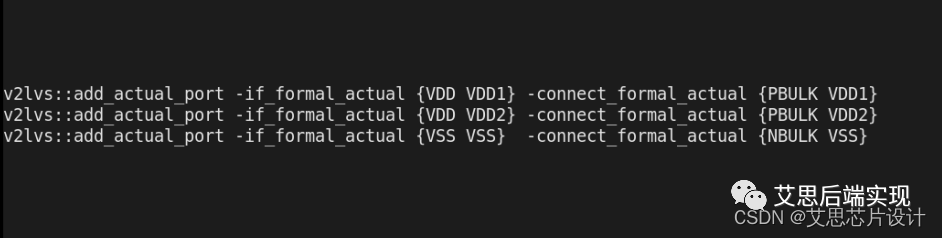

這種情形需要使用v2lvs的tcl模式進行細化處理，才能很好的將處于不同block的std-cell的 bulk連接處理完美

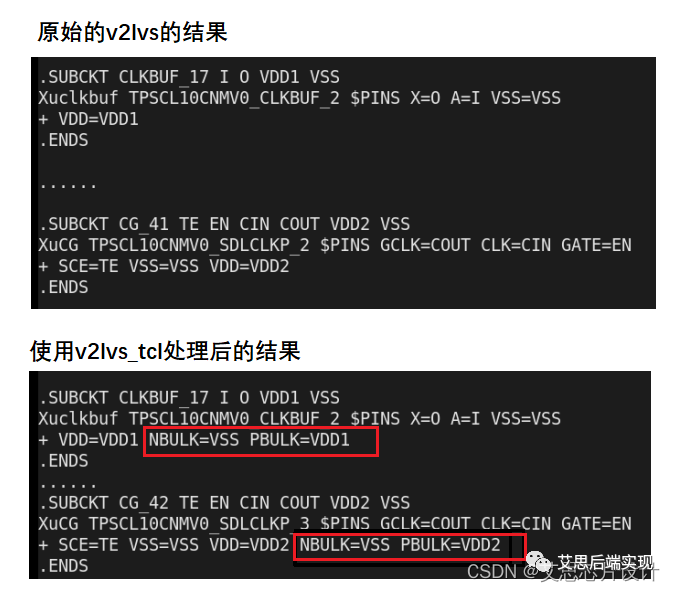

上述命令可以在基于當前std-cell 的PG連接關系，衍生出對應的bulk的連接，會變成下面的情形：

這樣處理以后，LVS的std-cell的port mismatch也就完美解決了，

PS: 具體的流程腳本，近期會在小編的知識星球（艾思IC后端設計）中發布

【敲黑板劃重點】

v2lvs插上TCL的翅膀，在復雜的netlist也可以處理的游刃有余，再也不用寫一堆perl腳本去patch netlist。流程看起來也會更正規也提高了流暢性。
