如果說邏輯芯片的命題是如何在單位面積內塞入更多晶體管，那么當前隔離電源的終極挑戰，則是如何在有限的體積內封裝更高的功率。當數字邏輯芯片的演進路徑從‘制程微縮’轉向‘先進封裝’，模擬電源領域也正在經歷一場類似的范式轉移：功率密度的提升不再僅僅依賴硅片工藝的改良，而是通過跨材料封裝級的異構集成，打破了磁性元件與半導體之間長期存在的體積壁壘。

隨著AI算力需求的指數級爆發和電動汽車對續航里程的極致追求，傳統以分立器件為主的電源方案正遭遇嚴重的“功率墻”瓶頸。德州儀器（TI）近期推出的新一代IsoShield?技術，通過將高性能平面變壓器與隔離電源級異構集成，不僅實現了20MHz以上的超高開關頻率，更在將功率密度提升三倍的同時，將方案尺寸縮減了70%。這一代際躍遷不僅是封裝工藝的突破，更是TI在算力與能源的交匯點上，利用封裝創新打破了磁性元件長期以來的體積桎梏，為AI數據中心與電動汽車的輕量化需求提供了全新的技術出口。

一、 物理極限的躍遷：從控制器到IsoShield的演進邏輯

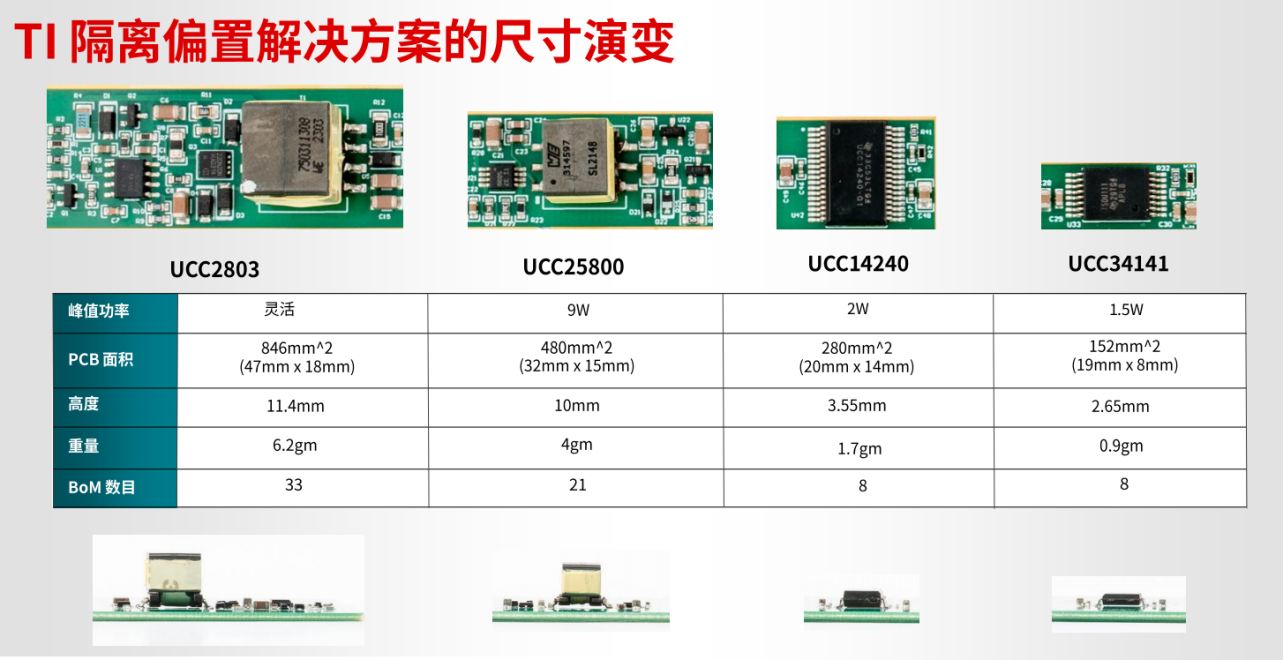

在電力電子領域，功率密度的每一次顯著提升，本質上都是在與“磁性元件”和“散熱”作斗爭。回溯TI隔離偏置解決方案的尺寸演變路徑，我們可以清晰地觀察到技術進化的底層邏輯。

早期的隔離電源方案（如基于UCC2803的反激式架構）是一個典型的分立式生態：控制器、功率管、笨重的變壓器以及紛繁復雜的周邊RC電路占據了大量的PCB面積（約846mm2）。這種方案雖然靈活，但在現代緊湊型汽車電子和高密服務器插卡中，其11.4mm的高度和33個BOM組件，已無法滿足新一代系統架構‘空間訴求’。

隨后，行業向集成化邁進。TI推出的UCC25800將拓?fù)浣Y(jié)構轉向開環LLC諧振，利用零電壓開關（ZVS）特性減小了開關損耗，并將BOM減至21個。緊接著，第一代集成變壓器的SiP方案UCC14240問世，高度降至3.55mm。

而本次發布的UCC34141-Q1與UCC33420（采用新一代IsoShield?技術），則代表了目前TI最新的技術突破。其技術核心在于“超高頻化+平面磁集成”：

·20MHz+ 開關頻率： 傳統的隔離電源頻率通常在數百kHz至數MHz之間。TI通過自研工藝將頻率推高至20MHz以上，根據電磁理論，磁性元件的體積與頻率成反比，這直接導致了平面變壓器可以被“壓縮”進薄薄的封裝內。

·3pF以下的寄生電容： 在高頻切換下，原副邊的寄生電容是共模噪聲的主要通道。IsoShield技術將寄生電容控制在極低水平，從而實現了高達250V/ns的共模瞬態抗擾度（CMTI），這對于使用SiC/GaN功率器件、dv/dt極大的高速開關系統至關重要。

二、 技術深挖：“異構集成”下的隔離電源“黑科技”

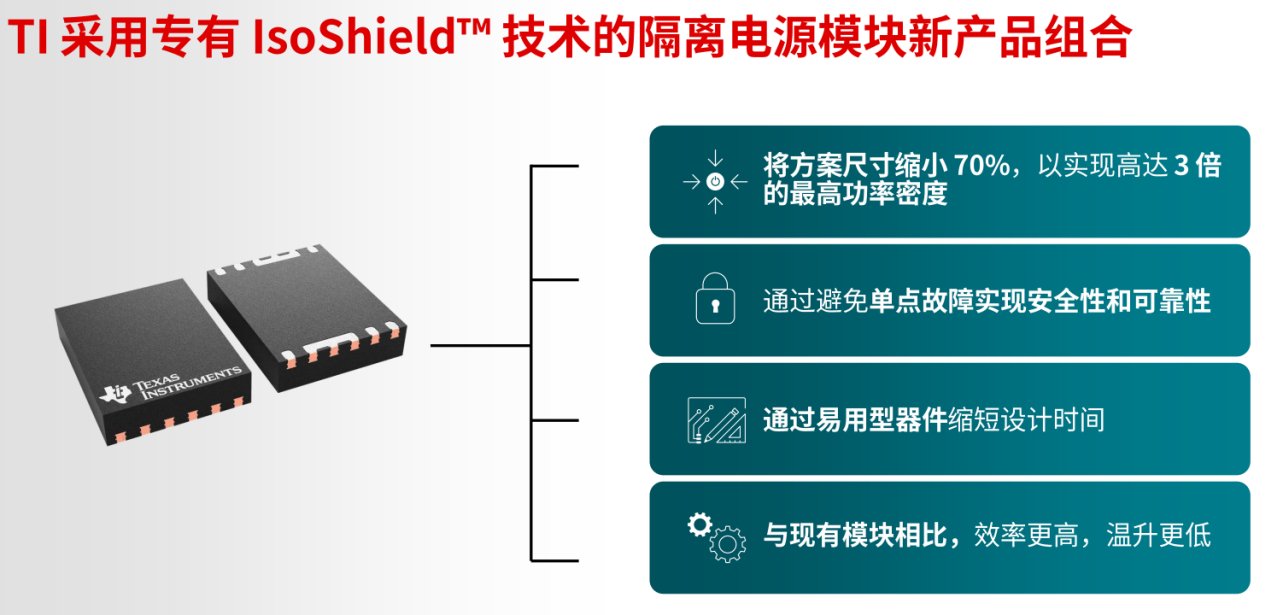

新一代IsoShield?技術的本質，是利用先進封裝手段，在毫米級的空間內完成了一場關于硅（Silicon）、磁（Magnetics）與熱（Thermal）的精密協同。作為一種多芯片封裝（MCP）微型系統，它從底層架構上重構了隔離電源的三個核心命題：磁集成、單點故障的規避和 極簡BOM。

德州儀器（TI）汽車電源設計團隊系統經理David Ji（冀玉丕）坦言，“在空間緊湊的應用中，分配給電源解決方案的空間越來越小，如何在有限的空間中提供更多的功率。因為現在在各種應用中，空間尺寸在變小，但需求的功率在逐年增加。所以這仍然是一個關鍵的行業挑戰。”

1. 磁集成的“空間折疊”

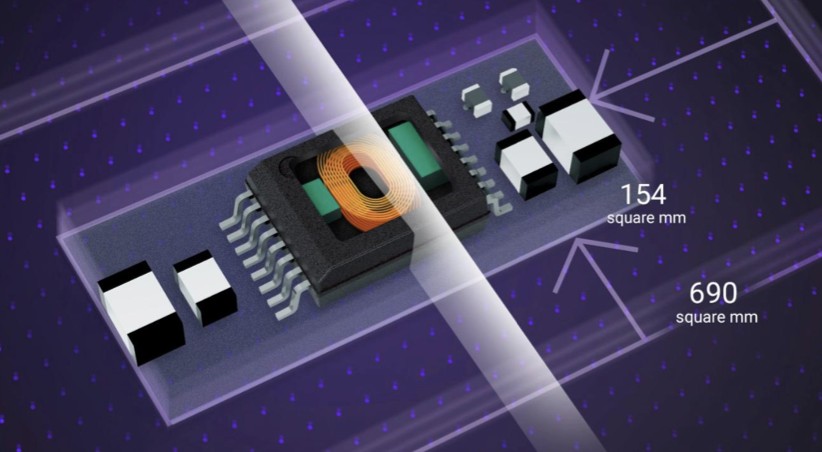

傳統的線圓變壓器受限于繞制工藝，難以實現高度方向上的極致壓縮。TI在IsoShield中采用了平面變壓器技術，利用PCB走線或特殊的引線框架形成線圈，并將其與原副邊控制芯片共封裝。這種“共封裝”不僅消除了外部變壓器帶來的EMI輻射風險，還通過優化內部熱路徑，使得熱量能通過芯片引腳更有效地傳導至PCB地平面。

2. 安全性與單點故障的規避

此外，TI特別強調了“通過避免單點故障實現安全性”。在電動汽車（EV）的BMS或牽引逆變器中，隔離電源失效可能導致高壓側與低壓側短路，造成災難性后果。新一代IsoShield提供了功能、基本及增強隔離（甚至超過5000V）的選項。由于其高度集成化，減少了外部焊點和布線，天然降低了失效概率，更符合ISO 26262等功能安全標準的要求。

3. 極簡BOM與設計時間的縮短

對于電源工程師而言，變壓器選型和EMI調試往往占據了50%以上的研發周期。新一代IsoShield將復雜的電磁設計封裝在內部，外部僅需輸入輸出電容和反饋電阻即可工作（BOM數減至8個）。這種“即插即用”的電源模塊化思維，將傳統的電源開發從“定制化設計”轉變?yōu)榱恕澳K化配置”，這在產品迭代周期縮短至數月的AI算力市場極具殺傷力。

三、 高壓系統的生態：新一代IsoShield?與800V架構演進的高度適配

TI此次發布的戰略重點明確指向了兩個正處于能源轉型的核心領域：AI數據中心與電動汽車。不論是AI算力中心正在發生的800V能源革命，還是電動汽車對于續航里程的“錙銖必較”，新一代IsoShield技術都能夠幫助其更好地解決難題。

冀玉丕談到，“我相信隨著AI技術的發展，對算力需求越來越大，算力需求大了之后意味著我們對功率的需求更大。對于電源方案來講，同時這種大型的數據中心，我們?nèi)绾稳ヌ岣咚w的效率？”

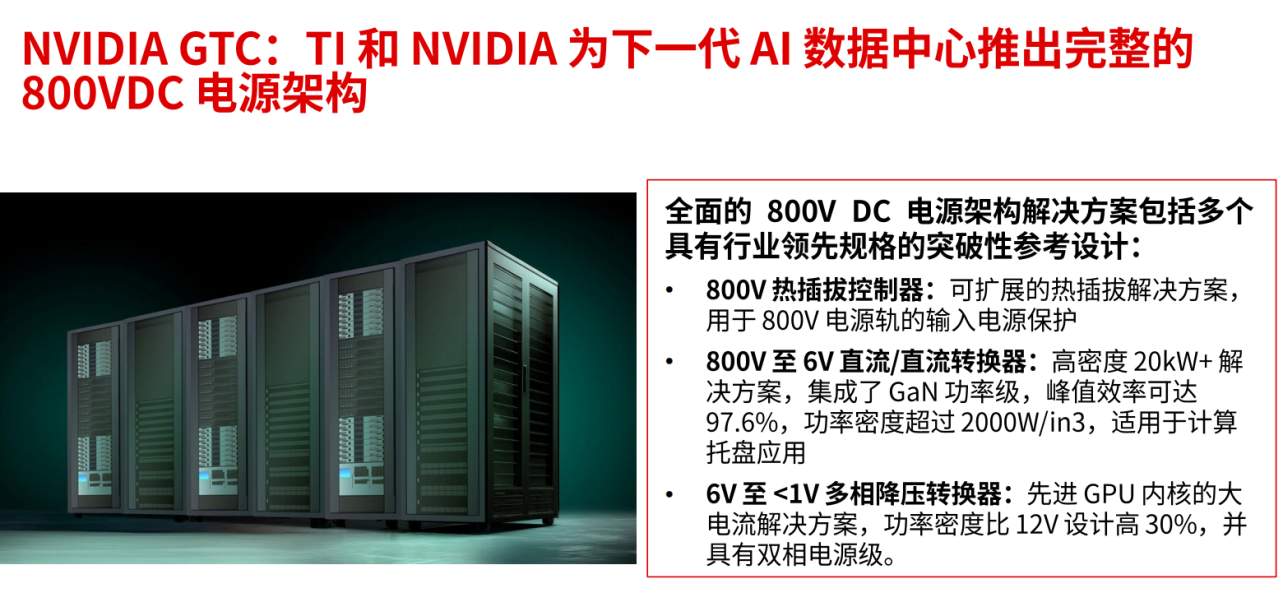

隨著NVIDIA等巨頭將GPU功耗推高至千瓦級別，傳統的12V配電方案因電流過大導致的導線損耗（I2R）已無法忍受。行業正向48V甚至800V配電架構演進。 在NVIDIA GTC上，TI展示了與NVIDIA合作的完整800VDC電源架構。在這個架構中，IsoShield模塊負責為高壓監控和熱插拔控制提供隔離偏置。

面對AI機架受限的托盤空間，新一代IsoShield技術帶來 70%的尺寸縮減意味著可以騰出更多空間用于布置算力芯片或散熱設施。同時，其高效能（低溫升）特性適配了當前數據中心從風冷向液冷進化的趨勢，尤其是頂部無散熱片的封裝設計，可以通過PCB背面過孔高效導熱。

而在EV領域，每一克的減輕都能累積成續航里程增長。冀玉丕表示，“對于電動汽車來講，其實大家最頭疼的問題就是如何增加它的續航里程，這樣就會倒逼我們整個的電動汽車上面的三電——比如說車載充電機、高壓的DCDC以及整個電機驅動、電池——其實我們需要在各個方面去提高它的性能?！?

IsoShield技術將電源模塊重量從早期方案的6.2gm降至0.9gm。這對于EV的行業應用意義重大，例如在OBC（車載充電機）、高壓DC/DC及牽引逆變器中，大量存在高邊驅動需求，需要獨立的隔離偏置電源。同時隨著碳化硅（SiC）的大規模應用，其極快的開關速度會產生巨大的電壓瞬變噪聲。IsoShield提供的250V/ns CMTI能力，確保了在復雜的電磁環境下，控制信號不會被誤觸發，保障了行車安全。

四、電源設計的“去技能化”與系統級創新

在電源市場，大大小小玩家眾多，競爭非常激烈。然而，TI的IsoShield展示了其作為垂直整合制造（IDM）廠商的深厚底蘊：一是MagPack?與IsoShield的雙輪驅動： TI在2024年推出的MagPack技術側重于非隔離電源的磁集成，而IsoShield側重于隔離。兩者結合，使得TI能夠在整個電源鏈路上提供全方位的集成模塊，形成技術閉環。二是成本與供應鏈優勢： 不同于依賴外購磁性元件的封裝廠，TI通過自研平面變壓器工藝和大規模模擬制造產能，能更好地控制成本。Slide 1中提到的“350余款電源模塊產品組合”展示了其極寬的技術護城河。

此次新一代IsoShield技術的面世，標志著電源管理系統設計領域的一些新趨勢。隨著復雜電磁問題的封裝化解決，普通硬件工程師也能輕松駕馭高性能隔離電源設計。這將釋放出更多的工程師精力，投向系統級的架構優化，如單級拓?fù)鋭?chuàng)新。

同時我們也可以預見，未來的IsoShield可能會進一步整合電感、電容，甚至直接集成部分MCU/DSP功能，形成真正的“能源級系統芯片（Power SoC）”。隨著電動汽車全面邁向800V超充時代，以及AI服務器對更高電壓配電的需求，這種具備高隔離強度、超小體積的電源模塊將成為標準的“工業級基石”。

結語

TI此次推出的IsoShield?技術，不僅僅是把器件變小了，它更像是在微觀尺度上完成了一次電源架構的技術升級。通過對20MHz超高頻技術的駕馭和磁集成工藝的突破，TI在功率密度的賽道上完成了一次代際超越。對于正處于算力焦慮中的數據中心架構師，以及在續航焦慮中掙扎的汽車工程師來說，IsoShield提供了一個不僅是“更小”，而且是“更強、更穩”的確定性方案。TI憑借在功率模塊上的創新投入，已經提前鎖定了下一代高密度能源架構的市場。
