半導體存儲器、讀卡器、微處理器、磁盤驅動器、壓電設備和數字系統會產生電壓調節器必須服務的瞬態負載。理想情況下，穩壓器輸出在負載瞬態期間是不變的。然而，在實踐中，會發生一些變化，如果系統超出其允許的工作電壓容差，這種變化就會成為問題。這個問題要求測試穩壓器及其相關的支持組件，以驗證在瞬態負載條件下所需的性能。您可以使用各種方法來生成瞬態負載并允許觀察調節器響應。

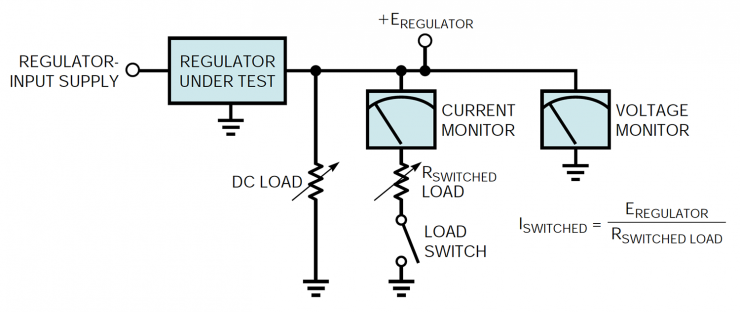

圖 1顯示了一個概念性負載瞬態發生器。被測穩壓器驅動直流和開關電阻負載，這些負載可以手動調節。該器件監控其開關電流和輸出電壓，允許在靜態和動態條件下比較輸出電壓和負載電流。開關電流要么開啟，要么關閉;沒有電控線性區域。

圖 1這個概念穩壓器負載測試儀包括開關和直流負載以及電壓和電流監視器。電阻值設置直流和開關負載電流。開關電流要么開啟，要么關閉;沒有可控的線性區域。

圖 2顯示了負載瞬態發生器的實際實現。電容器增加了被測電壓調節器;這些電容器提供能量儲存器，類似于機械飛輪，以幫助瞬態響應。這些電容器的尺寸、電介質和位置，尤其是 C OUT，對瞬態響應和整體穩壓器穩定性有顯著影響(參考文獻 1和參考文獻 2)。輸入脈沖觸發 LTC1693 FET 驅動器以切換 Q 1，從而從穩壓器產生瞬態負載電流。示波器監控瞬時負載電壓，并通過“夾式”寬帶探頭監控電流。

圖 2一個實用的穩壓器負載測試儀包括一個 FET 驅動器和 Q 1開關。示波器監控電流探頭輸出和調節器響應。

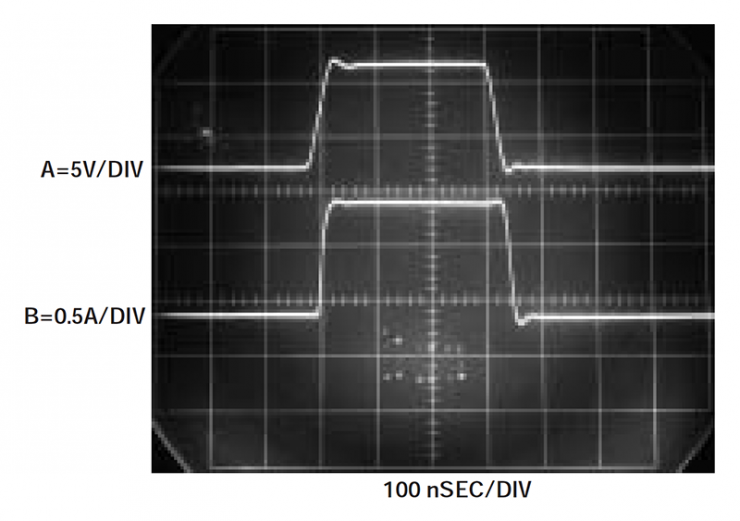

圖 3通過用低阻抗電源代替穩壓器來評估電路的負載瞬態生成能力。高容量電源、低阻抗連接和大量旁路相結合，可在整個頻率范圍內保持低阻抗。圖 4顯示了圖 3中的電路對 LTC1693-1 FET 驅動器的響應(跡線 A)，它在 15 納秒內干凈地切換 1A(跡線 B)。這樣的速度對于模擬許多負載很有用，但通用性有限。雖然速度很快，但該電路無法模擬最小和最大電流之間的負載。

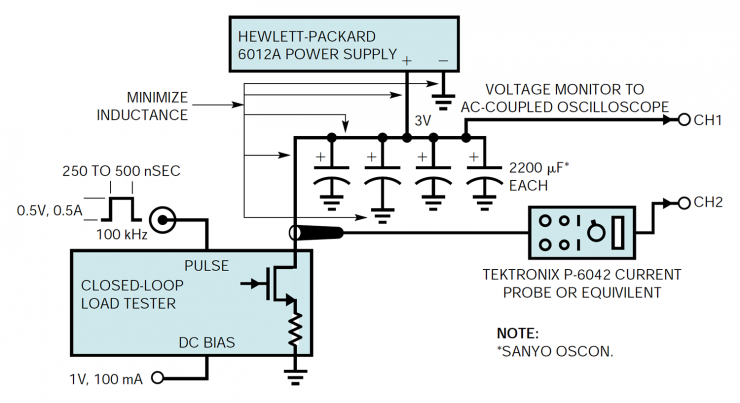

圖 3用一個旁路良好的低阻抗電源代替穩壓器，您可以確定負載測試儀的響應時間。

圖 4圖 2 的電路響應 FET 驅動器的輸出(跡線 A)，在 15 納秒內切換 1A 負載(跡線 B)。

閉環測試儀

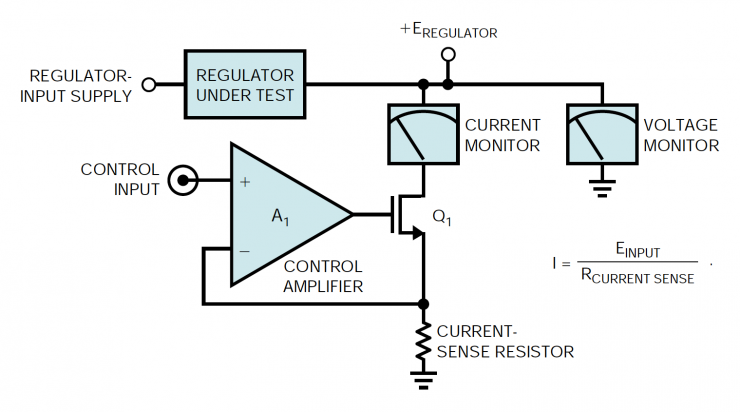

圖 5 的概念閉環負載瞬態發生器線性控制 Q 1的柵極電壓，以在任何所需點設置瞬時瞬態電流，從而可以模擬幾乎任何負載曲線。從 Q 1的源到 A 1控制放大器的反饋關閉了 Q 1周圍的環路，從而穩定了其工作點。Q 1的電流值取決于寬帶寬內的控制輸入電壓和電流檢測電阻。一旦 A 1偏置到 Q 1的電導閾值，A 1輸出的微小變化就會導致 Q 1通道中的大電流變化。因此，A1不需要輸出大的偏移;它的小信號帶寬，而不是它的壓擺率，是基本的速度限制。在此限制范圍內，Q 1的電流波形與 A 1的控制輸入電壓波形相同，允許對負載電流進行線性控制。這種通用能力允許各種模擬負載。

圖 5在這個概念閉環負載測試儀中，A 1控制 Q 1的源電壓，設置穩壓器的輸出電流。Q 1的漏極電流波形與A 1的輸入相同，允許對負載電流進行線性控制。電壓和電流監視器與圖 1 中的相匹配。

基于 FET 的電路

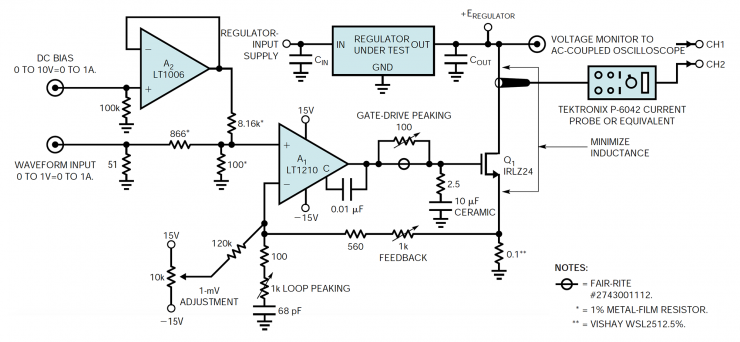

圖 6顯示了基于 FET 的閉環負載瞬態發生器的實際實例，包括直流偏置和波形輸入。A 1必須在高頻下驅動 Q 1的高電容柵極，因此需要高峰值 A 1輸出電流并注意反饋環路補償。A 1是一個 60MHz 電流反饋放大器，具有超過 1A 的輸出電流容量。在驅動 Q 1的柵極電容的同時保持高頻的穩定性和波形保真度需要可設置的柵極驅動峰值組件、阻尼網絡、反饋微調和環路峰值調整。您首先進行所需的直流微調。在不應用輸入的情況下，在 Q 1處將 1mV 調整調整為 1mV dc的來源。您可以使用圖 7的布置進行交流調整。與圖 3中的電路類似，這種“磚墻”穩壓源在負載瞬態發生器階躍負載時提供最小的紋波和下垂。如圖所示應用輸入，并微調柵極驅動、反饋和環路峰值調整，以在示波器配備電流探頭的通道上獲得最干凈的方角響應。

圖 6在詳細的閉環負載測試儀中，直流電平和脈沖輸入將 A 1饋送到 Q 1電流吸收調節器負載。Q 1的增益允許小的 A 1輸出擺幅，從而允許寬帶寬。阻尼器網絡、反饋和峰值微調優化了邊緣響應。

圖 7確定閉環負載測試儀響應時間如圖 3 所示。“磚墻”輸入提供低阻抗源。
