引言

電力電纜同架空線路一樣,主要用于分配電能。另外,有的電力電纜也可作為電氣設備、線路間的連接線。電纜在工業用電、建筑用電等領域應用廣泛,但當其發生短路接地時,尋找故障點是一件令人頭疼的事情。為了縮短停電時間,防止短路電流燒壞電氣設備,必須盡快找到電纜故障點進行修復。通常電力電纜要么是通過電纜溝或電纜橋架沿溝或橋鋪設,要么是埋設于地下,一旦發生短路接地,不便于直接觀察發現故障點,而沿溝找故障點也是一件極其麻煩的事情。電纜的故障測距就是通過對電纜的電氣參數如電壓、電流、電阻等進行測量,然后計算出電纜故障點的位置。對于日益增多的電纜故障,實現電纜故障距離的精準定位越來越追切和重要。常見的電纜測距方法有平衡電橋法、閃絡法、脈沖法等,由于儀表的測量精度及電纜敷設路徑測量的誤差影響,以上各種測量方法往往在測距上都存在一定的誤差。

本文基于單臂電橋,采用正反接線平均法測量電纜故障的距離,比用單臂電橋直接測量提高了測距精度,獲得了更準確的電纜故障距離測量結果。

1電力電纜的優點

(1)占用空間小。尤其是地下敷設的電纜,不占用地上空間,不影響市容。

(2)供電可靠性高。尤其是直埋電纜及溝、隧道敷設電纜,其由于近似封閉的運行環境,不用遭受日曬雨淋、風吹雨打,也很少受雷電、鳥害、掛冰、人為故障等外界因素的影響,故持續供電性好,供電可靠性高。

(3)可防止人身觸電,安全性高。電纜線路敷設于地下或橋架以及溝道內,無論發生何種故障,電纜很好地進行了接地和屏蔽,最多會造成電纜線路跳閘,很少會發生漏電,導致人畜觸電。

(4)分布電容較大,可實現負荷端的無功就地補

償。電纜的導電芯與大地之間是絕緣材料,此結構相當于一個電容器,而電容能產生無功輸出,有利于提高線路的無功以及功率因數。

(5)運維工作量小。電纜的導電芯外面是絕緣材料,其埋在地下,運行環境受外界影響小,除非遇到特殊情況,一般很難會發生故障。

2電力電纜的問題和缺點

(1)投資成本高,輸送容量不高。對于同樣的導線截面積,電纜的輸送容量要比架空線路小。對于相同的輸送容量,電纜的綜合投資費用為架空線路的幾倍。

(2)分支箱或T型接頭多,一旦發生故障,可能會擴大事故范圍甚至發生全停。

(3)電力電纜多在地下或溝道內,尋找故障點比較麻煩。

(4)要制作電纜頭,成本費用高,對工藝要求也比較高。

3電力電纜基本結構

電力電纜的主要結構是導電芯線,外包絕緣層,有的還包有金屬鎧裝,并加以接地。三相輸電導體相互間都必須有絕緣材料,并要保證絕緣材料的絕緣性良好。電力電纜的絕緣層材料應具備下列主要性能:(1)高擊穿強度:(2)低介質損耗:(3)相當高的絕緣電阻:(4)優良的耐放電性能:(5)一定的柔性和機械強度:(6)絕緣性能長期穩定。為了保護好絕緣層,避免石頭等堅硬物破壞以及防止挖機挖破,絕緣層外面往往還有保護層。

4三相電纜單相接地電橋法測量故障距離原理

三相電纜單相接地電橋法測量故障距離原理如圖1所示,接地電阻為Re。

本次采用的是單臂電橋。測量前,在電纜的末端用與電纜同型號的跨接線將故障相與非故障相短接,如圖1所示。再在電纜首端將非故障相電纜與故障相電纜分別與單臂電橋的x1端和x2端連接,作為電橋的另外兩個臂。設電纜的長度為L,故障距離為Lx。當合上電源開關s后,調節電阻r3,當檢流計指示平衡時,根據平衡電

橋原理,則有:

由式(1)可得:

式(2)即電纜故障距離測量公式。

如圖1所示的電橋x1端連接良好相,而x2端連接故障相的接線稱為正接法。反之,如將x2端接良好相,x1接故障相,則稱為反接法。同理可得,反接法計算公式為:

一般情況下,測量時用正、反接法進行兩次測量,取其平均值為電纜故障點的距離,這樣可減少測量誤差,該種方法也叫正反接線平均法。

5三相電纜兩相短路電橋法測量故障距離原理

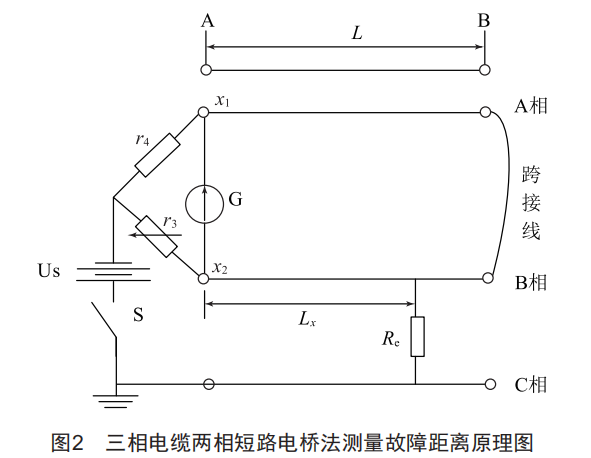

三相電纜兩相短路電橋法測量故障距離原理如圖2所示,設BC兩相短路。

測量三相電力電纜中兩相短路故障距離與測量單相接地故障距離基本相似。如圖2所示,采用的是單臂電橋。測量前,任選一條故障相電纜。在電纜的末端用與電纜同型號的跨接線將故障相與非故障相短接,再在電纜首端將非故障相電纜與故障相電纜分別與單臂電橋的x1端和x2端連接,而另一條故障電纜與電源的負極相連再接地。設電纜的長度為L,故障距離為Lx。當合上電源開關s后,調節電阻r3,當檢流計指示平衡時,根據平衡電橋原理,則同樣可得式(1),因此對應電纜的故障距離也是式(2)。同樣也可以用正、反接法進行兩次測量,取其平均值為電纜故障點的距離。另外一條電纜的故障距離也是同樣的算法。

6現場測試

某市區有一條電壓為10kV的三相銅芯油紙絕緣電纜,全長為1200m,在運行中發生故障,電纜截面為3×120mm2。用兆歐表測量電纜各相的絕緣電阻,測量結果如表1所示。后用本文提出的方法,準確計算出了故障點的距離。

本次電纜故障點的距離計算步驟如下:

(1)根據表1發現C相對地的絕緣電阻要比其他相低一個數量級,可判斷C相單相接地。

(2)A、C相末端用跨接線連接后,在首端測得整個回路電阻為0.3720。而由電纜參數計算,回路電阻應為

(銅電阻系數p=0.01840·mm2/m)。計算結果與實測結果相似,說明引線接觸良好,電纜未發生斷線故障。

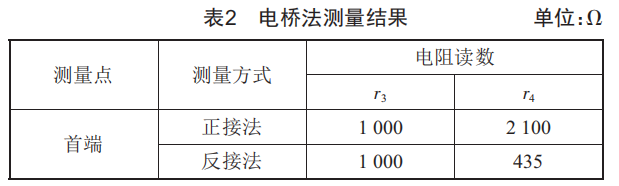

(3)用電橋法測故障點時,電橋兩臂的讀數如表2所示。

根據表2的測量結果,由式(2)計算出正接法時,

由式(3)計算出反接法時,

則求正反接線平均法的值:

(4)為了準確反映預測精度,本文采用相對誤差(MaximumpercentError,MpE)作為評價指標來比較幾種方法故障距離測量的準確度。MpE表達式為:

式中:EQ \* jc3 \* hps19 \o\al(\s\up 3(為測量值:y為實際值。

MpE值越小,表明測量效果越好。

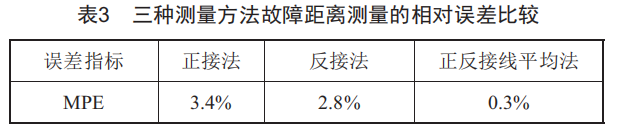

后實地檢測發現,故障點的距離為748.6m,由此可算出正接法、反接法以及正反接線平均法測量故障點距離的相對誤差。由式(4)計算得到正、反接法以及正反接線平均法這三種測量方法的相對誤差,如表3所示。

由表3可知,正接法測量故障距離的相對誤差為3.4%,反接法測量故障距離的相對誤差為2.8%:而正反接線平均法測量故障距離的相對誤差為0.3%,遠低于前兩者,是正接法相對誤差的約1/11,是反接法相對誤差的約1/9。因此,用正反接線平均法測量故障距離更加準確。

7電力電纜故障遠程檢測系統構建

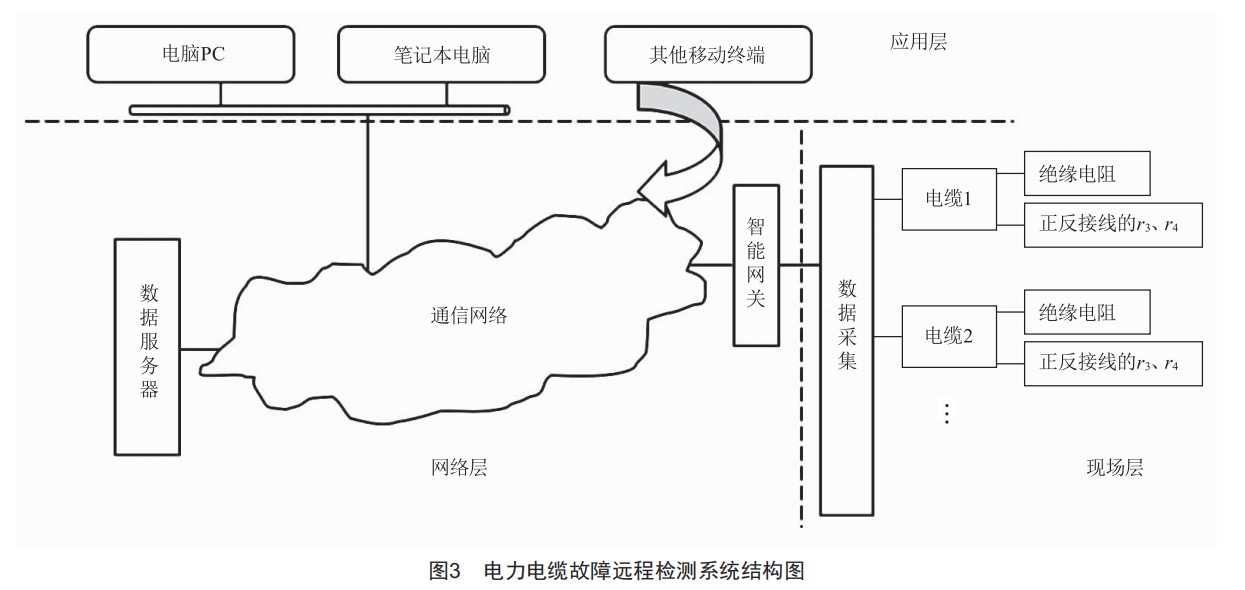

本系統通過對電纜絕緣電阻及正反接線電阻進行采集和分析,對整個區域電網的電纜故障診斷及故障距離的測量提供數據基礎。電力電纜故障遠程檢測系統結構圖如圖3所示。

如圖3所示,電力電纜故障遠程檢測系統共分為三個部分:

(1)第一部分為現場層,也是核心層。該層主要負責采集各電纜的絕緣電阻和正反接線電阻r3、r4,用以判斷是否有電纜故障以及電纜的故障距離。該部分采用多回路絕緣監測單元PMC-512-J進行絕緣電阻測量和其他電阻測量,所采集到的數據通過ismartGate智能網關進行通信,向遠方云端傳輸。

(2)第二部分為網絡層,主要進行網絡通信。該部分網絡空間有云端數據服務器,進行數據的存儲和訪問。

(3)第三部分為應用層,該部分主要為電腦終端和用戶服務。用戶可使用PC電腦、筆記本電腦以及其他移動終端如智能手機,通過網絡協議對云端數據服務器的數據進行訪問,了解故障電纜以及故障距離,再進行消缺處理。

8電力電纜故障遠程檢測系統工作流程

根據電橋正反接線平均法測量電纜故障距離的原理,結合電纜故障判斷和故障距離測量工作的實際需要,對電力電纜故障遠程檢測系統的工作流程進行分析,結果如圖4所示。

9多回路絕緣監測單元PMC-512-J

多回路絕緣監測單元PMC-512-J是針對數據中心、光伏發電等高壓直流配電系統所開發的一款高性價比的電力監控儀表,支持Rs-485通信,具有高通信速率:能測量21路絕緣電阻,存儲多達5000條定時記錄:具有多路輸入/輸出口:其以工業級微處理器為核心,處理速度快,支持多回路測量,具有很高的性價比。

10iSmartGate智能網關

(1)隨著電子通信技術、物聯網、云平臺等技術迅速發展,越來越多工業、建筑、電力、交通等大型能源用戶希望借助科學的管理手段,對能源進行分布式監測、集中監管,構建能源物聯網。

(2)釋放數據潛力,能耗采集先行,ismartGate智能網關作為能耗采集終端與監控平臺的數據橋梁,提供連接末端設備和云平臺的能力。

(3)具有邊緣計算的特點,能就近提供實時高效的數據處理、運算及邏輯編程控制功能,分擔主站服務器數據處理壓力。

(4)具有鏈路安全保障和MD5身份認證機制,支持AEs、DEs等加密算法,TLs安全協議。

(5)支持快速設備接入,有多種通信方式,可快速接入多種末端感知設備。

(6)具有遠程配置維護,支持遠程配置調試,維護高效。

(7)具有輕量化主站,能以web方式查看告警信息、實時/歷史數據曲線、事件記錄等,可構建輕量化小型監控系統。

11結語

隨著電纜在電力行業的應用日益廣泛,電纜故障距離的準確測量越來越重要。本文針對電纜故障距離測量,首先介紹了三相電纜單相接地電橋法測量故障距離原理,然后介紹了三相電纜兩相短路電橋法測量故障距離原理,在此基礎上提出了正反接線平均法。分別用文中提出的正、反接法以及正反接線平均法這三種測量方法對某市區一條電壓為10kV、發生單相接地故障的三相銅芯油紙絕緣電纜進行故障距離測量,正、反接法測量故障距離的相對誤差分別為3.4%、2.8%,而正反接線平均法測量故障距離的相對誤差為0.3%,遠低于前兩者,這也證明了正反接線平均法的有效性和可靠性。最后,構建了電力電纜故障遠程檢測系統,實現了區域電網的電纜故障遠程判斷和距離測量,大大提高了電纜故障處理的效率。
