引言

我國領土廣闊,風力資源豐富,十分適合風力發電的相關設施建設。在自然環境中隨機風速背景下,風電傳動系統經常處于變速、隨機變載的工作狀態,與其他傳動裝置相比,系統受到的疲勞循環更多,使得風力傳動系統故障頻發且不易維修。鑒于此,本文對風電傳動系統中的機電耦合展開研究,建立隨機風速背景下機電耦合動力學模型,研究分析機電耦合對于整體風電傳動系統的影響特性。

1風電傳動系統機電耦合動力學建模

1.1齒輪傳動系統扭轉動力學模型

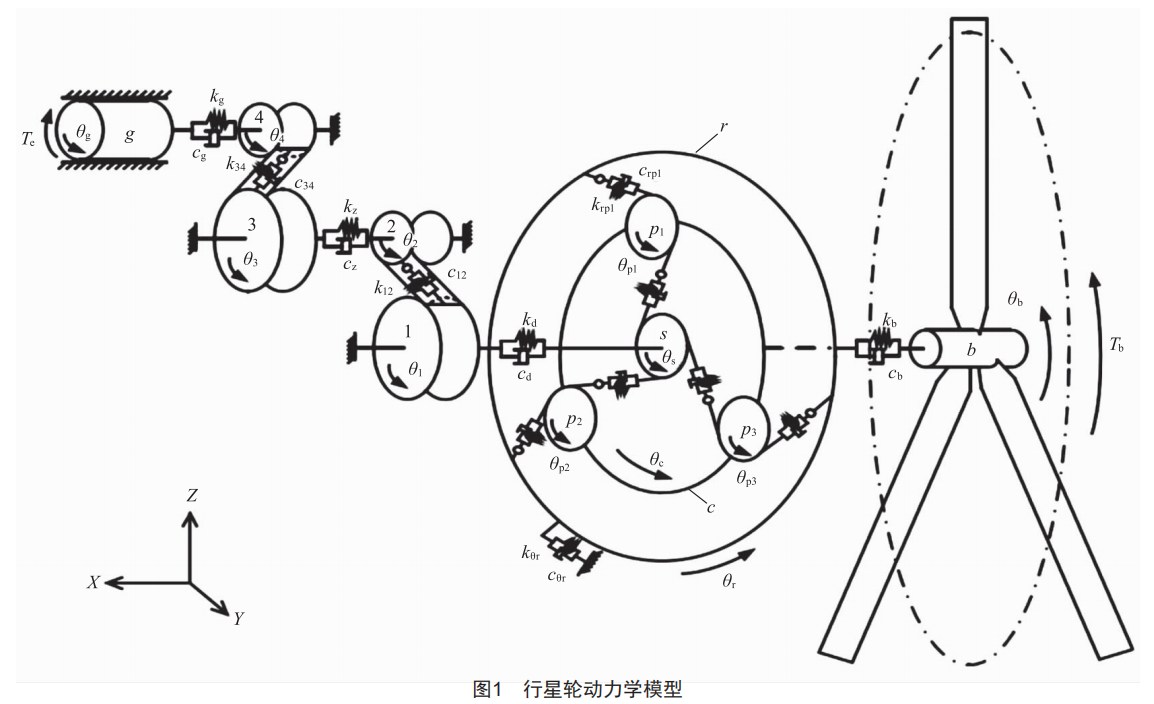

常見風電齒輪箱拆解模型圖如圖1所示,利用綜合角位移的性質可以使機械系統坐標與電氣系統坐標相同,方便將機械系統與電氣系統進行耦合,使得整個機械系統參數轉變?yōu)橛嘘P(guān)輪轉角的函數。

設定所有構件的角位移與扭矩全部遵循逆時針?lè)较驗檎较?齒輪彈性形變以受擠壓為正,可以得到齒輪傳動系統的動力學方程為:

式中:Jn為系統各構件具有的轉動慣量,其中n=s、r、c、pn、l、2、3、4、b、g:9n為系統中各構件具有的角位移,其中n=s、r、c、pn、l、2、3、4、b、g:cn為系統各級軸所具有的扭轉剛度及嚙合剛度,其中n=b、d、z、g、spn、l2、34:rn為系統中各級齒輪半徑,其中n=s、r、p、l、2、3、4:6n為系統中各齒輪副嚙合彈性變形,其中n=spn、rpn、l2、34:mp為系統行星輪質量:rc為行星輪與行星架間間隔:c9r、℃9r為系統內齒輪支撐剛度、阻尼:αsp、αrp為齒輪間嚙合角:7b、7e為發電機電磁轉矩。

因?yàn)辇X輪間存在間隙,所以6n應為分段函數形式:

式中:bn為各個齒輪間隙的l/2:xn為齒輪沿嚙合線上運動的相對位移。

利用傅里葉級數將時變嚙齒剛度進行展開,使之變?yōu)榕c轉輪角相關的函數:

式中:c為平均嚙合剛度:a1為傅里葉級數展開系數:l為運行諧波次數::、9為主動輪齒數、轉角:y為嚙合剛度的初相位。

1.2雙饋發動機矢量控制模型

雙饋電機的數學模型通常是強耦合的,一般將其轉換到d-g坐標軸中進行解調[4-5]。默認使用電流從高電位流入的電動機慣例,整體電機數學模型為:

式中:u為電壓:i為電流:R為電阻:下標d、q表示坐標直軸與交軸分量:下標s、r表示系統定子側與轉子側物理量:L1s、L1r為系統定子、轉子漏感:Lm為定轉子互感:7e為電磁轉矩:np為極對數:ol為體系同步角速度:or為轉子電角速度。

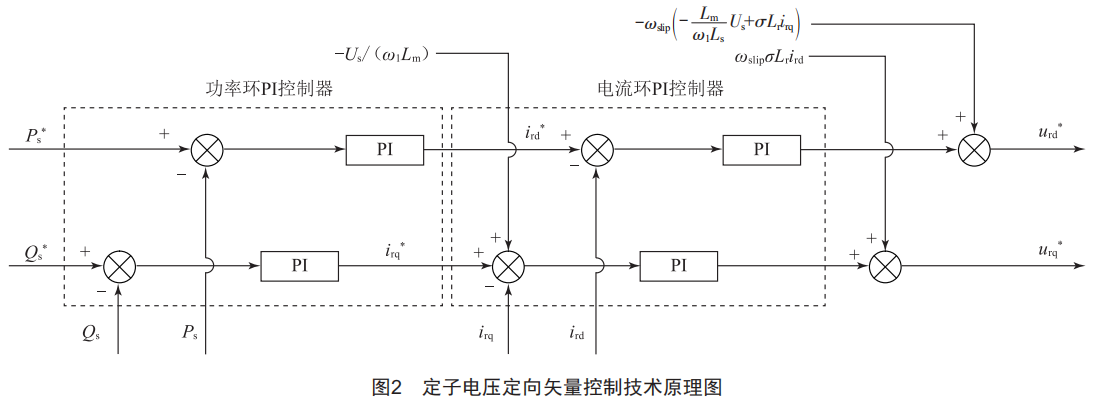

利用定子電壓定向矢量控制技術實施交流勵磁,完成發動機恒頻變速運行與風能跟蹤作用,具體技術原理結構如圖2所示。

2風電傳動系統動態特性分析

2.1風電傳動系統固有特性

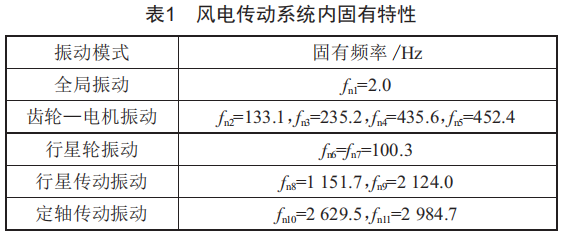

由表1中數據可知,風電傳動系統振動來源主要有5個方面,其中影響最大的是系統的全局振動,在自然隨機風速背景下,風力作用與全局振動間將會產生共振現象。

2.2隨機風速背景下風電傳動系統動態響應

利用仿真軟件在隨機風速背景下對模型進行模擬,平均風速為15m/s,得到風電傳動系統動態響應結果。

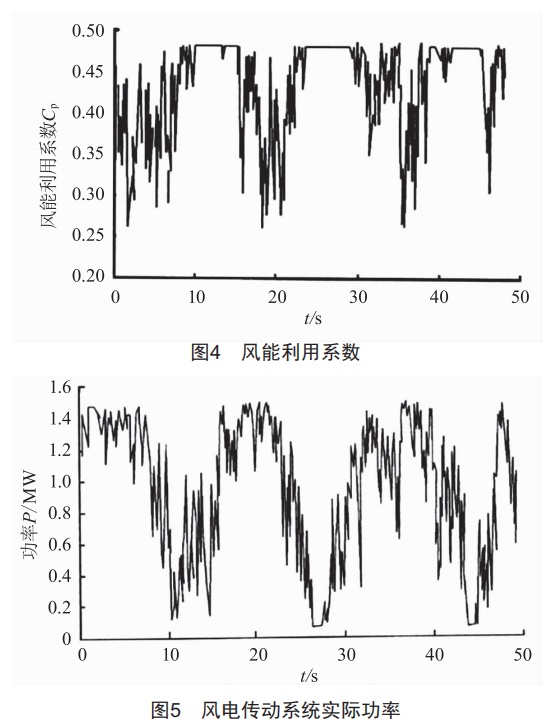

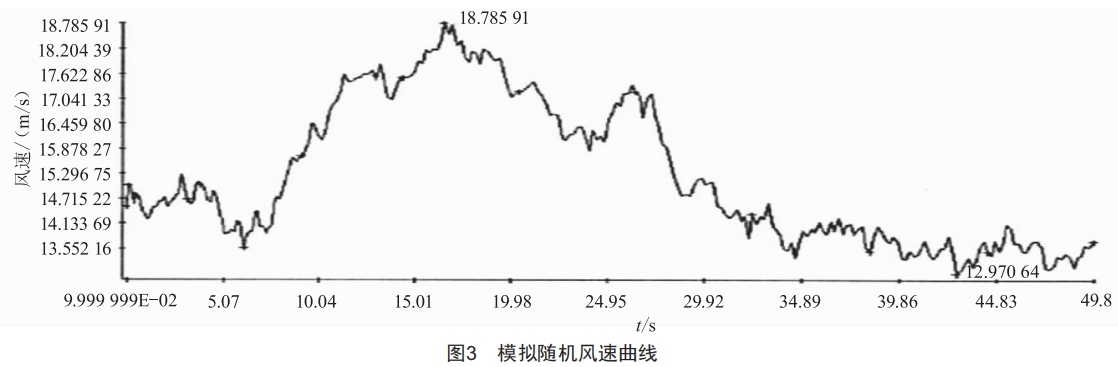

利用Turbsim的有關函數模擬50s的隨機風速模型得到圖3所示圖像,在整個風能轉化為電能過程中,葉片不能收集到全部的風能,只能轉化一部分,利用風電傳動系統收集到的風能在總體中占比計算風能利用系數,如圖4所示。

對比分析圖3、圖4可知,風能利用系數與風速存在部分的反比例關系:對比分析圖3、圖5可知,實際功率圖形與隨機風速圖形相近,但具有一定滯后現象,所以當現實風速較低時,風能利用系數較大,功率也隨之降低。但整體系統運行過程中,風能利用系數長時間處于最大值位置,表明系統基本保持在最大風能跟蹤工作。

具體分析機械系統與電氣系統間的關系,二者互相作用主要是通過電磁轉矩,根據實驗獲得的數據建立電磁轉矩模型,模擬頻譜分析得出結論,發現在耦合過程中,電氣系統對于機械系統出現的低頻振動現象存在一定的抑制作用。

3結論

(1)隨機風速主要影響風機的運行點位,為了追求風能的最大利用率,風電傳動系統一直處在變載狀態下,在變載荷的作用下,系統內各種構件的振動與功率變化情況大體穩定,趨勢相對一致,但外界低風速與系統全局振動引起的共振現象對動態響應過程影響較大。

(2)在風電傳動系統中,機械系統與電氣系統具有強耦合性,具體表現為自然隨機風速下,機械系統會出現低頻振動現象,而這種影響通過耦合效應傳遞給電氣系統產生電磁轉矩變化,然后又再次反向影響機械系統。所以,在未來風電傳動系統設計過程中,應考慮隨機風速背景下機械系統與電氣系統耦合產生的影響。
