引言

多源感知智能安防系統主要以《石油石化系統治安反恐防范要求》(GA1551一2019)為依據,針對油氣企業、易燃易爆油氣處理站場等治安反恐防范重點目標,根據廠區總體布置情況,針對終端處理廠周界、終端處理廠各出入口、終端處理廠中控室、油氣處理核心裝置區等重點防范部位,結合智能視頻采集、智能門禁控制、周界安全監測、防盜報警、圖像識別、三維視頻融合等新技術構建多源感知的"一體化"集成平臺,實現功能的多樣化、設備的高清化、管理的智能化、安全的可視化。通過企業生產園區智能安防系統的建設,企業生產園區的安全防范能力將大大加強,管理效率將得到進一步提升。本文主要從多源感知智能安防系統架構、智能安防技術應用、智能安防標準構建等方面開展研究工作。

1多源感知安防建設的背景

伴隨著中國制造、物聯網、移動應用、人工智能等技術創新與信息融合的快速發展,信息化戰略地位突顯,特別是網絡化、數字化、智能化,將成為不可避免的時代大潮。當前,企業正處在新一輪科技革命和產業變革蓄勢待發的時期,這就對現有業務及管理提出了更高的要求,因此,結合油氣勘探開發業務場景,應用信息技術推動、引領創新發展,保障企業安全生產及安全穩定運行變得越來越重要。

近年來,黨中央、國務院高度重視石油石化行業治安反恐防范工作,做出了一系列重大決策部署。由公安部編制發布的《石油石化系統治安反恐防范要求》(GA1551一2019),是貫徹落實黨中央、國務院決策部署的重要舉措,其規定自2019年7月1日起,所有新建、改建、擴建工程應將安全防范系統納入總體規劃,同步設計、同步建設、同步運行。《石油石化系統治安反恐防范要求》(GA1551一2019)的發布實施,為重要油氣設施的安防建設提供了關鍵性、基礎性技術支撐,對石油石化企業提升安全防范能力、實現行業安全發展、保障國家能源安全和社會穩定具有重大現實意義。

2建設方案的主要內容

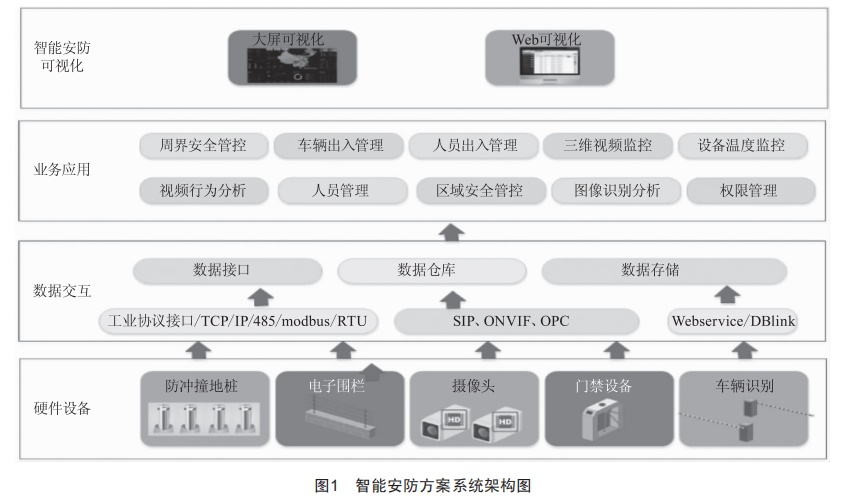

根據《石油石化系統治安反恐防范要求》(GA1551一2019),從廠區實體防范、技術防范、人力防范等三個方面出發,基于常態三級防范、常態二級防范、常態一級防范三個等級及非常態防范要求,針對油氣田企業治安反恐重點目標和重點部位,開展治安反恐防范工作與管理。智能安防方案具體建設架構如圖1所示。

2.1智能安防實體防范

主要在廠區及生產作業區入口安裝防沖撞地樁,防沖撞地樁具備自動升降功能,可以在控制室控制地樁升降,當授權車輛或消防車等特殊車輛通過時能夠快速收起地樁。在獨立廠區周界部安裝金屬柵欄等防護措施,設有安防監控中心并安裝防盜門。

根據廠區的實際情況,結合防范要求,建設廠區安防可視化中心,部署安防可視化系統,定制開發視頻管理、告警、視頻拼接、聯動、三維模型可視化等功能。

2.2智能安防技術應用

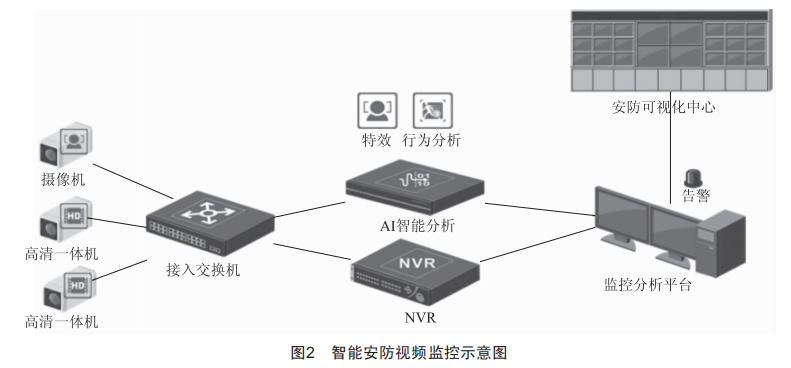

在廠區周界、重點區域部署攝像頭,實現視頻監控無死角全覆蓋:周界出入口安裝視頻監控裝置,視頻圖像能清晰顯示出入人員的體貌特征及車牌信息:同時增加了生產區域防爆攝像頭,增強視頻信息采集能力:開展廠區周界入侵告警防護系統、反無人機主動防御系統在企業安全生產方面的應用研究。智能安防視頻監控示意圖如圖2所示。

(1)視頻融合技術應用。

現有的視頻監控系統存在下列問題:畫面孤立,無法全局總覽:畫面分散,無法確定空間位置:屏幕制約,觀察路數有限:跨鏡頭追蹤困難,應接不暇等。故通過視頻采集全景融合技術實現廠區重要區域視頻監控畫面一體化,提高視頻追蹤效率。

(2)三維可視化技術應用。

將視頻監控系統與廠區三維模型及攝像機點位結合進行全廠區視頻拼接,形成完整無死角的全景視頻可視化系統,通過廠區安防系統對攝像機及采集裝置采集的數據進行整合,告警信息通過可視化系統實時提醒,并利用聲音告警系統對相關人員及車輛進行語音告警。結合視頻告警信息,觸發視頻采集程序記錄告警點和時間的短視頻截取,方便回放檢索。

利用視頻平臺深度學習及分析技術實現禁區檢測、穿越檢測、人形檢測、工作人員特征檢測(安全帽佩戴等)、熱成像及溫度監測、儀器儀表數據獲取,實現主動防御、數據獲取分析的目的,為安全生產、治安防恐等提供智能化技術支撐,做到事故提前預警,提高指揮調度效率。實時在線提取監控指標要求、視頻聯動及告警,通過系統進行展示分析,提高了視頻監控的信息處理效率。主動發現并記錄現場安全管控指標,改變了原來出現問題后調取檢索分析海量視頻信息的模式,避免了人員及時間的巨大投入,從"事后被動偵查"轉變?yōu)?事前主動預警",實現了現場視頻監控指揮系統的高效運行,提高了企業生產廠區現場安全防范水平。

(3)安全區域主動識別預警。

關鍵區域監測預警,主要是對進入廠區或安全區域的人員進行識別分析、預警,并結合電子圍欄、聲光控制設備進行告警。利用特征識別技術對進入工作區域的人員進行特征識別,主要針對安全帽佩戴、衣服顏色等開展識別分析。同時結合視頻監控平臺進行視頻截取,通過彈出窗口提示監測異常畫面,變被動監測為主動監測。

(4)設備信息圖像識別、數據獲取。

利用高清可見光攝像機,結合視頻圖像識別技術,對生產區域的表計,包括壓力表、溫度表、數顯表、液位計、軸承油位、電氣開關和閥門狀態等的示值和位置進行數據讀取,自動記錄并生成報表,經計算、判斷后發出報警,同時實時拍照和錄像至后臺,滿足運行人員隨時調用查看及自動存檔的功能。具備sVPattenMax圖像配準技術,用于儀表對比圖像智能判別分析,可以有效地應對如光照變化、陰影、遮擋、低對比度和低分辨率、視角變化與尺度縮放等產生的干擾。對設備關鍵部件可實現高水平準確識別,結合視覺識別技術可實現目標識別鎖定、目標讀數智能分析過程,后續變焦放大,獲取高質量圖片,提升了識別準確率。

2.3智能安防標準構建

結合制度要求,主要從系統架構、安全區域、部署設施、技術架構、功能要求等方面構建開放、可擴展、模塊化的企業智能安防建設標準,企業可根據要求結合建設現狀進行配置。

3建設及應用成效分析

開展多源感知智能安防系統架構研究的目的是實現從制度要求到企業應用的落地,在推動新技術應用的同時引領智能安防建設的方向,快速跨進多源感知智能安防行業深入應用的層次。本文研究內容主要從制度要求、標準規范、技術要求等方面出發,制定智能安防系統的整體架構,建立多系統集成標準,并結合企業建設情況補充完善相關功能,一方面符合國家對油氣田企業在安全生產方面的管理要求,另一方面也結合了企業自身特點。

4結語

企業的安全管理及防范正隨著信息技術的不斷發展而產生變化,同時相應的國家制度也在優化和完善,對企業的要求也在不斷變化,只有不斷適應技術、管理綜合要求,才能促進企業安全防范水平的不斷提升。本文建設方案中所應用的一些技術對企業的安防管理建設有一定的示范效應,當然也存在一些需要解決的問題,需要企業根據自身實際情況進行完善。
