M5Stack計算機上的終極遠程

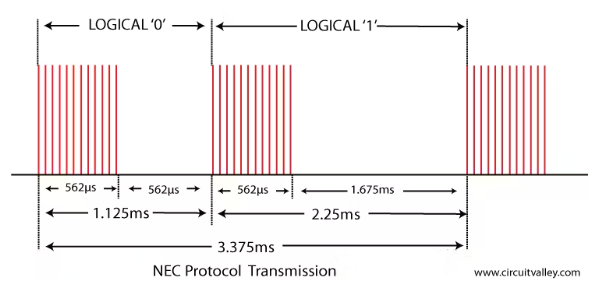

剛開始的時候，我對紅外通信毫無經驗。所以我做的第一件事是深入研究紅外協議是如何工作的，定時，脈沖，載波頻率，編碼。只有在我理解了基本原理之后，我才開始考慮實現。

我想把整個紅外數據庫，數千個。ir文件分散在數百個文件夾中，打包到一個手持設備中。真正的挑戰不只是將文件復制到SD卡上;它將該文件結構解析為閃電般的C數據模型，因此固件永遠不會感覺正在加載。

但目標不僅僅是速度，還在于確保完整的數據庫可以直接包含在固件中，讓用戶甚至不需要SD卡就能立即訪問數千個遠程服務器。

我設法生成了兩個包含整個數據庫的。h文件：

一個用于命令定義

另一種是將原始紅外信號數據作為一個大的C結構：一個制造商列表，每個制造商都包含自己的遙控器列表，而遙控器又包含一個紅外命令列表。

remotecomcommands .h包含30321條命令，RemoteData.h包含141598行IR數據。

協議支持和IR編碼

為了支持如此廣泛的遠程和命令，我需要一種方法來為每個協議準確地編碼IR信號。我最終改編了John Fine在2004年寫的一段c++代碼。他的工作包括定義和生成從原始數據到Pronto十六進制字符串的紅外信號的邏輯。下面是系統中使用的一個簡單的Pronto十六進制字符串的例子

這種格式定義了一個完整的紅外信號，包括載波頻率、定時單位和開/關脈沖序列。通過解碼和生成這樣的字符串編程，固件支持精確的，協議精確的傳輸為大范圍的設備。

用戶界面設計

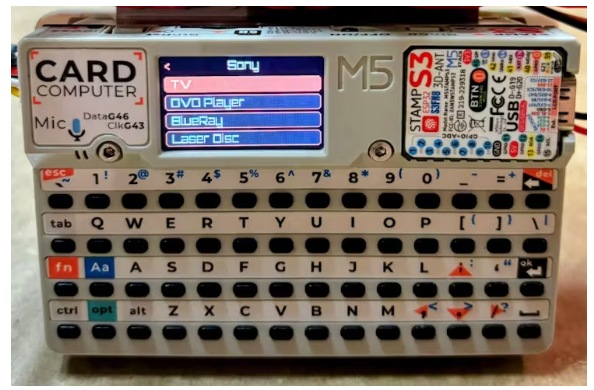

用戶界面從頭開始設計，讓人感覺快速和直觀。有成千上萬的遠程瀏覽，流暢的導航是必須的。我確保用戶可以通過盡可能少的操作從主菜單切換到正確的命令，并提供收藏夾、掃描儀和快捷鍵等有用的功能。對于普通用戶來說，它足夠簡單，但對于技術環境中的快速遠程切換，它的響應性和功能足夠強大。

為什么電腦是完美的選擇

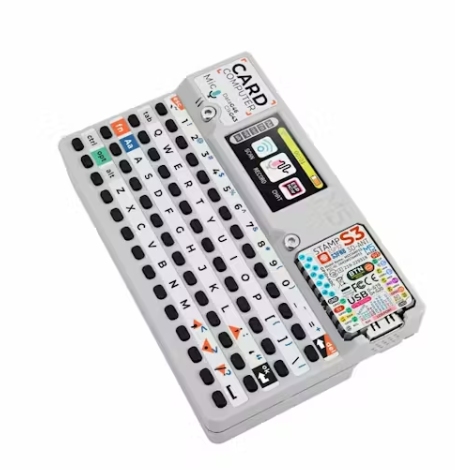

讓Cardputer在這個項目中大放異彩的不僅僅是內置的紅外LED，還有集成的鍵盤。通過輸入幾個字母就能快速搜索到一個品牌，這讓瀏覽一個龐大的遠程數據庫變得異常順暢。不需要無休止地滾動。與明亮的顯示屏相結合，它為遠程狩獵這樣可能乏味的事情創造了一個響應迅速、令人愉快的用戶體驗。

功能概述

?廣泛的數據庫：包含3?498遠程配置文件從636制造商開箱即用。

?協議支持：了解60+ IR協議，從NEC和RC5到晦澀的Kaseikyo口味。

?大規模命令集：超過30?000個單獨的命令準備傳輸。

?SD卡支持：瀏覽存儲在SD卡上的額外遠程無限擴展。

?掃描和查找：自動掃描模式通過遠程循環，直到您的設備響應，然后讓您保存匹配。

?收藏夾：引腳多達40個遙控器，以閃電般的速度訪問(加上已包含的40個默認值)。

?文件兼容性(.ir)：從Flipper - IRDB讀取。ir文件，因此您可以重用Flipper社區的龐大庫。

?文件夾導航和搜索：跳過文件夾，鍵入搜索，并立即加載遠程。

本文編譯自hackster.io
