尋找一種無毒和可持續的方法來清除你的空間里的昆蟲?這種太陽能捕蟲器提供了一種具有生態意識的替代方案，消除了化學品或殺蟲劑的必要性，從而確保了個人和環境的安全。無論是保護蔬菜花園免受破壞性害蟲的侵害，還是在陽臺或沒有昆蟲群的露營地享受野餐，這個設備都是最佳解決方案。它在捕捉蚊子方面也特別有效。

該設備使用專門的365nm光譜紫外LED來吸引飛蟲，并使用風扇將它們捕獲在陷阱中，所有這些都完全由太陽能供電。它具有內置的光傳感器(LDR)，可以在夜間自動激活系統，遵循智能循環。一開始，紫外線燈打開，無聲地引誘蟲子60秒，然后短暫激活風扇30秒，捕捉它們。這個循環在整個晚上重復，并在日出時停止，電池由太陽能電池板充電，使系統高度可持續和低維護。該項目采用全3d打印設計。用戶可以在底部的托盤中放置油來捕獲捕獲的昆蟲，然后可以很容易地在使用后取出和清洗。

這種智能的、離網的替代品被證明是花園、陽臺、?os、溫室和戶外露營布置的理想選擇。它還擅長捕捉蚊子。該項目圍繞緊湊、低功耗的XIAO SA?MD21板構建，非常適合優先考慮清潔設計、低功耗性能和更清潔環境的制造商。無論是種植蔬菜還是簡單地品嘗戶外，這個DIY陷阱將功能，可持續性和簡單性融合到一個聰明的設計中。

通過8小時的太陽能充電，該設備可以在夜間運行7到8小時。

需求

部件

?Seeed Studio XIAO SAMD21

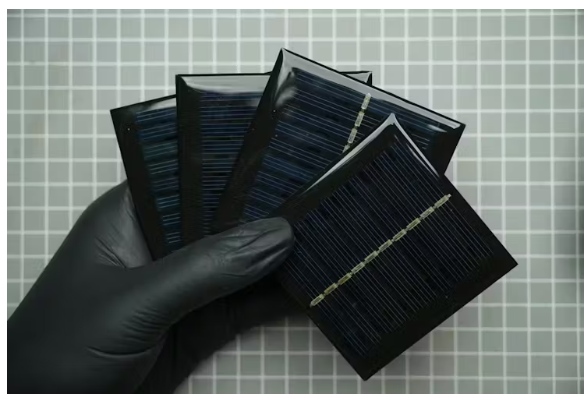

?4* 70x70 6v太陽能電池板

?12v 120mm直流風扇

?12* 365nm UV LED 5mm

?滑動開關

?4* 9.5 mm外徑X 6.5mm內徑鋁管60mm

?4* Allen M6 70mm螺栓

?太陽能Lipo充電器(3.7V)

?迷你360 DC-DC降壓轉換器降壓模塊

?直流-直流升壓2A - MT3608

?LDR

?1S2P鋰離子充電電池組

?2* irlz44n most fet

?3* 10k電阻

?1* 500R電阻

?B-7000膠水多用途透明膠

?連接電線

?聚酰亞胺薄膜膠帶

?M3 10mm螺釘帶螺栓

?M2螺絲

工具

?3D打印機

?ABS燈絲

?鑷子

?黑色+雙層ld12sp 12v

?焊接設備

?輔助焊料

?剪線機/剝線機

?螺絲刀

步驟1：在Fusion 360中設計

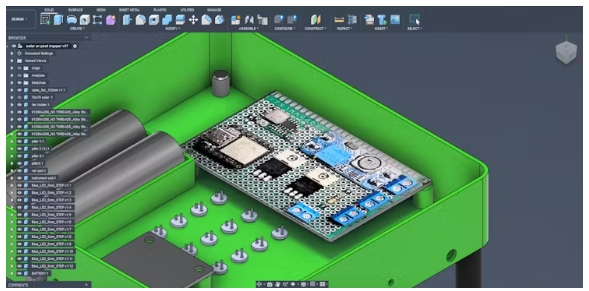

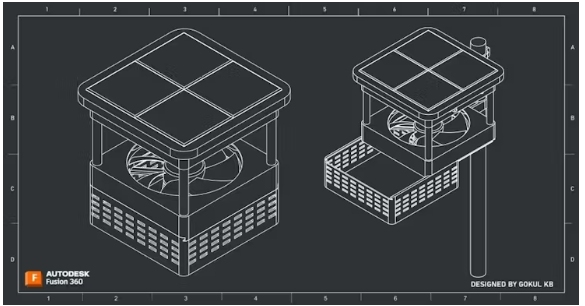

我使用Fusion 360來規劃和設計我的項目，重點是簡單的3D打印。我的目標是減少打印時間和材料使用，同時消除對懸垂支撐的需求，同時確保實用性。這包括為布線提供足夠的空間，并使組裝變得容易。首先，我導入了所有部件的3D模型，并通過將部件排列在不同的位置來試驗不同的配置。一旦我確定了最佳布局，我就在它們周圍設計了圍欄。

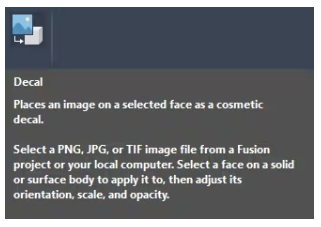

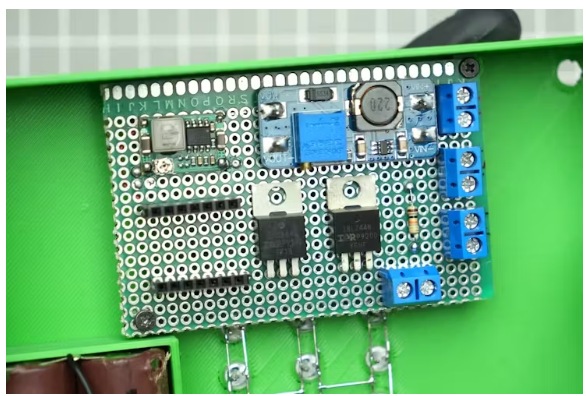

首先，我用一個perfboard來組裝主控制電路。因?yàn)閯?chuàng)建電路板的3D模型非常耗時。我拍了一張電路板的俯角照片，并根據電路板的精確尺寸設計了一個模型。然后，我用貼花工具把這個圖像放在PCB模型的表面上，并相應地調整它的大小。這個過程幫助我可視化的螺絲孔將對齊，并確定螺釘端子的位置。

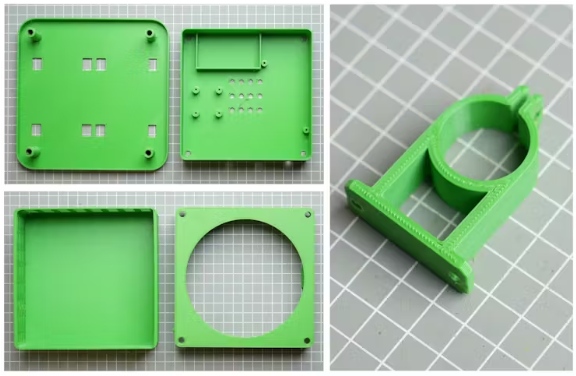

在完成設計過程后，我將所有文件導出為STL格式，并進行3D打印。因?yàn)樗枰趹敉馐褂茫宰詈檬怯肁BS塑料3D打印它的身體。你可以在下面找到所有的設計文件

步驟2：代碼和閃爍XIAO SAMD21

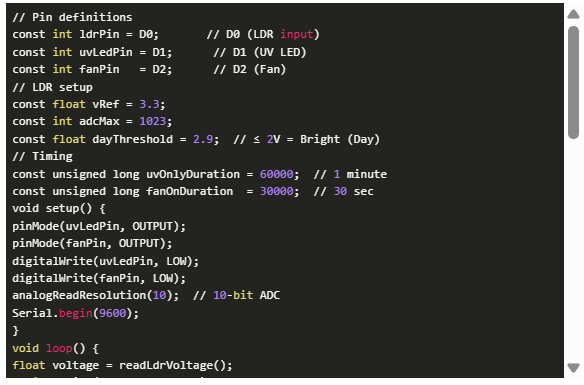

代碼非常簡單。我們有2個mosfet來控制風扇和LED，還有一個LDR來找到光強度

代碼工作者如何

如果(天黑了)：

打開UV LED

等1分鐘

打開風扇(保持UV LED常亮)

等待30秒

關閉風扇

重復

如果(很亮)：

關閉UV LED和風扇

用戶可以在代碼中改變風扇的開/關時間

同樣，在這里設置光閾值電壓

設置完所有參數后，我使用Arduino IDE將代碼閃現到XIAO

完整的代碼

步驟3：本項目的PCB更新日期

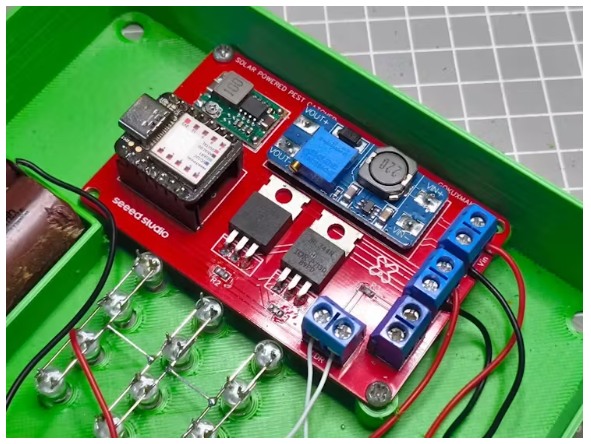

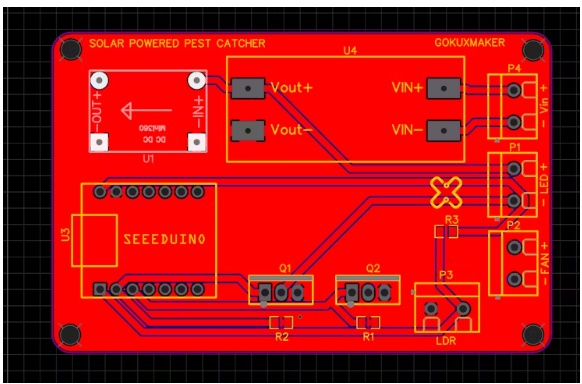

我最初是根據圖手工焊接PCB的，但是這個過程非常耗時。為了簡化構建，我設計了一個具有類似布局的新PCB。如果你有興趣創建這個PCB，我建議訂購它，因?yàn)樗鼤惯^程更容易。您可以在此鏈接中找到PCB文件。感謝Seeed Studio Fusion提供PCB和支持這個項目。

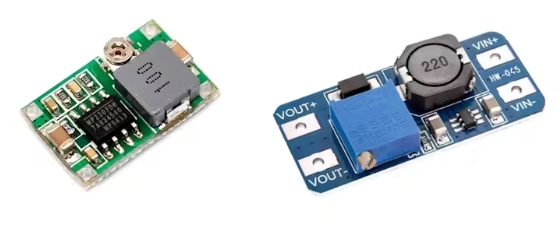

步驟4：直流到直流模塊校準

在開始組裝之前，我們需要校準DC-to-DC模型。對于MT3608，我們應該在輸入端提供4.2V，并調整電位器，直到在輸出端接收到12V。對于Mini 360，在輸入端提供12V，并轉動電位器，直到我們在輸出端獲得5V。

步驟5：控制電路組裝

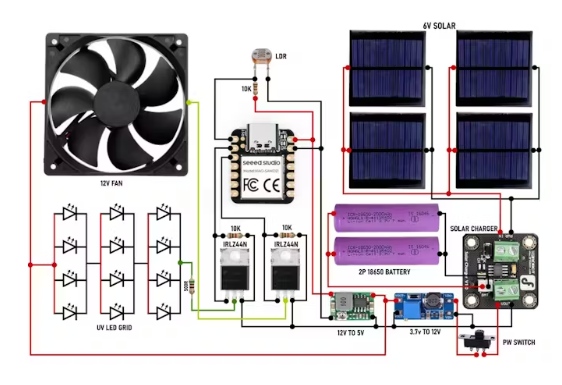

這是這個項目的接線圖。為了使構建更容易，我還設計了一個PCB，我將在接下來的步驟中提到。

1. 我們從UV led開始。切割led的端子，并將它們放在3D打印的孔中。

2. 使用我們之前準備的切割LED端子來連接和焊接LED。使用鑷子會有幫助

3. 在LED電路的陰極上焊接一個500R電阻

4. 我創建了一個2p 1s電池組，并在兩個端子上加了兩根電線。

但我建議購買預制的電池組。您可以在零件列表中找到鏈接。

5. 使用B-7000多用途膠水粘合電池，并將電池放置在3d打印的隔間中

6. 用4個M2螺釘擰緊太陽能充電器

7. 將電池端子連接到太陽能充電器的電池輸入端

8. 用M2螺釘將電源開關固定在側壁上

9. 將太陽能充電器Vout +連接到開關的一端

10. 使用2顆M3螺釘將PCB板固定在主板上。

11. 然后將編程好的XIAO放到主板上

12. 將LDR貼在側壁的孔上并用膠水粘合

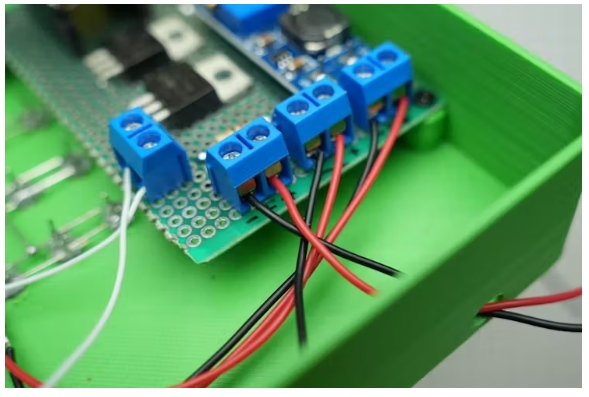

13. 從LDR上焊接兩根電線并連接到端子上。然后，我根據電路圖把所有的電線連接起來。我還留下了一些電線連接到風扇。

步驟6：太陽能屋頂組裝

1. 在太陽能電池板的背面涂上膠水，并將其連接到頂蓋上，確保太陽能針通過頂蓋的背面可見。

2. 在太陽能別針的側面涂一些膠水，以確保防水。

3. 將所有太陽能電池并聯連接。用卡普頓膠帶固定電線，焊接一根長電線連接到太陽能充電器上。

4. 將太陽能輸出連接到充電器控制器的太陽能輸入端

5. 如果你需要把它掛在柱子上?？梢允褂肕3螺釘和螺母將管架固定在側孔上

6. 我們完成了所有的布線，現在關閉頂蓋主體

步驟7：最后組裝

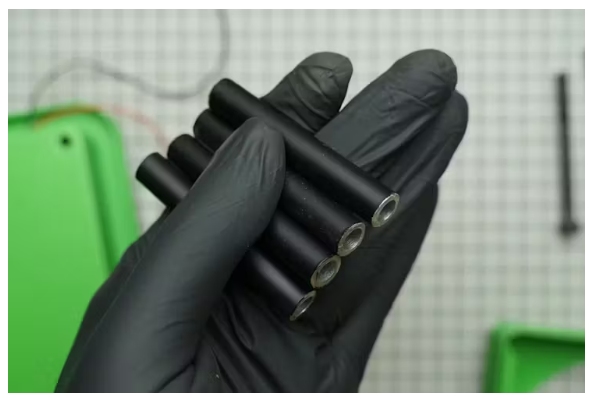

1. 將鋁管切割并噴涂成4個60毫米的小塊。我們使用它作為風扇和UV LED之間的間隔。

2.把鋁管放在主體上，對準孔。然后，把風扇支架放在上面。用M6螺栓將它們固定在一起。

3. 對四個墊片做同樣的處理

4. 將風扇牢固地連接到風扇支架上。

5. 將電線穿過孔，并將電源線焊接到風扇上

6. 現在，把捕捉托盤放回原位。

7 . .我使用了一根22毫米的PVC管，長度為1米，來安裝LumiTrap。為了增加穩定性，打印第二個管道支架并將其放在風扇支架上。不需要將管道支架旋入風機支架體內。

步驟8：操作和戲弄

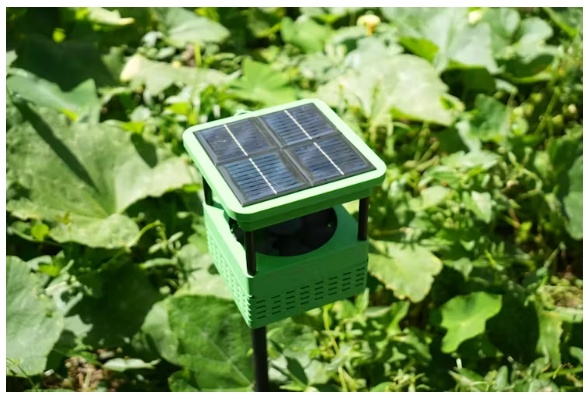

首先，把它插在地上，把托盤拿掉

你可以加一些油，比如椰子油。一定要均勻地涂抹。

請把捕捉盤放回原來的位置。把設備放在黑暗的地方，不要靠近任何光源

目前，我沒有菜園，但我有一個小山羊場。山羊有蚊子和其他小蟲子的問題，所以我整晚都把它們留在那里。

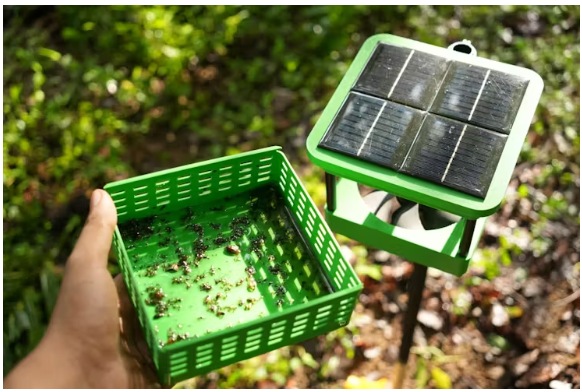

結果是這樣的

我捕獲的大多數蟲子都是蚊子。除此之外，我還數了一些我甚至不知道名字的bug。
