室內空氣質量是工作場所健康、家庭舒適和工業安全的重要因素。監測二氧化碳、顆粒物、溫度、濕度和其他環境指標可以幫助預防健康問題，優化暖通空調的使用，并保持符合建筑標準。在本教程中，我們將使用BleuIO USB加密狗和HibouAir BLE傳感器構建一個完整的空氣質量監測解決方案。我們將使用Python收集數據，使用InfluxDB存儲數據，并使用Grafanato實時可視化數據。

這個項目完全離線工作，在macOS和Windows上運行，適合個人、教育或?qū)I(yè)使用。無論您是想監控家庭辦公室還是管理工業設置中的傳感器，該系統都易于部署且易于擴展。

你需要什么

您將需要一個BleuIO USB加密帶和一個HibouAir BLE傳感器。這兩個設備構成了設置的核心。BleuIO加密狗將通過串行端口連接，并充當BLE Central，連續掃描HibouAir傳感器發送的BLE廣告數據包。

在軟件方面，你需要Python 3、InfluxDB和Grafana，它們都可以在macOS和Windows上使用。您還將安裝幾個Python包(pyserial和influxdb)，以允許腳本通過串行端口讀取數據并將其寫入數據庫。

關于Grafana

grafan是一個開源分析和可視化平臺，旨在顯示時間序列數據。它與InfluxDB等數據庫無縫集成，允許用戶創建交互式和可定制的儀表板。在這個項目中，Grafana作為可視化來自HibouAir傳感器的實時空氣質量數據的前端。其直觀的界面和對強大查詢的支持使其成為長期監測環境條件，設置警報以及從BLE傳感器數據中獲得可操作見解的理想選擇。

macOS安裝

在macOS上，使用Homebrew安裝工具是最簡單的。您可以使用以下命令安裝所有內容：

啟動服務：

Windows安裝

對于Windows，請從官方網站下載安裝程序：

?InfluxDB 1.倍

?Grafana

?Python

確保Python和pip被添加到您的系統路徑中。然后你可以通過以下方式安裝Python包：

另外，通過打開設備管理器并檢查端口(COM和LPT)來確定您的BleuIO COM端口。您將看到類似COM3的東西，您將在Python腳本中使用它。

設置InfluxDB

在安裝InfluxDB之后，您需要?jiǎng)?chuàng)建一個數據庫來存儲傳感器讀數。在macOS上，打開終端。在Windows上，使用命令提示符或PowerShell。

要進入InfluxDB命令行：

在CLI中輸入：

這將創建一個名為hibouair的數據庫，Python腳本將使用該數據庫記錄環境數據。

您不需要為本地測試設置身份驗證。如果稍后要保護實例，請記得使用您的用戶名和密碼更新Grafana和Python腳本。

配置Grafana

安裝并運行Grafana后，打開瀏覽器，進入：

默認用戶名和密碼為：

登錄后，系統會要求您設置新密碼。進入Grafana儀表板后：

?轉到設置→數據源

?單擊添加數據源

?選擇InfluxDB

設置如下內容：

?數據庫:hibouair

?用戶和密碼：留空，除非您啟用了身份驗證

?HTTP方法：GET或POST(默認是好的)

?點擊Save & Test

您應該看到一條成功消息，確認Grafana可以從InfluxDB讀取。

通過串口連接BleuIO

插入BleuIO USB加密狗。

?在macOS上，使用ls /dev/cu找到端口。usbmodem*示例：/dev/cu.usbmodem4048FDEBA6D01

?在Windows上，檢查設備管理器→端口(COM & LPT)并找到類似COM3或COM4的內容。

該端口將在Python腳本中用于打開到加密狗的串行連接。

Python腳本

Python腳本以Central模式初始化BleuIO加密狗，發送掃描命令(AT+ findscanata)，并從HibouAir傳感器讀取BLE廣告數據包。數據以十六進制格式到達，解碼后提取溫度、濕度、CO2、VOC、PM1、PM2.5、PM10、光、噪聲和壓力等值。然后，腳本將這些數據用時間戳寫入InfluxDB。

為了避免存儲重復的值，腳本只記錄每個掃描周期的第一個有效讀取。在再次掃描之前，它等待一個可配置的時間段(例如，20秒)。

您可以從下面鏈接的GitHub存儲庫查看并復制完整的Python腳本。

GitHub: bleuio-hibouair-influx-grafana

運行腳本：

確保將腳本中的串口路徑和板ID替換為您的實際值。

在Grafana中創建儀表板

隨著數據流入InfluxDB，是時候在Grafana中可視化它了。首先創建一個新的儀表板：

?從左側菜單，轉到儀表板→新建→添加新面板

?在查詢編輯器中，選擇InfluxDB數據源

?輸入下面的查詢來顯示二氧化碳濃度：SELECT last(" CO2 ") FROM "air_quality" WHERE $timeFilter GROUP BY time($__interval)

這個查詢從air_quality測量中獲取最新的CO2讀數。您可以將“co2”更改為“temp”，“hum”，“voc”，“pm25”或任何其他字段，這取決于您想要顯示的內容。

Grafana將自動在折線圖上繪制數據。您可以從面板設置切換到量規、條或其他可視化。您還可以設置閾值、值范圍和顏色以提高可讀性。

重復此過程以添加更多顯示溫度、濕度、voc、PM2.5、PM10和其他值的面板。

完成指示板后，單擊Apply，然后單擊Save該指示板以便以后重用它。

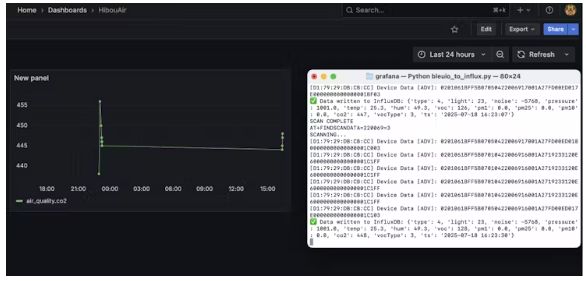

輸出

它是如何工作的

該系統利用來自HibouAir的BLE廣告廣播和基于AT命令的串行通信與BleuIO加密狗。加密狗使用AT+ findscanata ==3掃描特定的板ID， Python腳本讀取并解碼接收到的每個廣告。解碼后的數據使用官方客戶端庫立即發送到InfluxDB。

Grafana查詢這些時間序列數據并實時顯示。由于所有組件都是本地的，因此不依賴于外部服務器或云api。該系統也是模塊化的，因此您可以輕松擴展它以支持多個傳感器，擴展其他BLE格式的解碼器，或者在未來將數據轉發到基于云的平臺。

用例

這種設置對于一系列應用程序來說是理想的。在辦公環境中，監測二氧化碳和濕度有助于優化通風，提高工作效率。在工廠或車間，跟蹤顆粒物和揮發性有機化合物可確保空氣質量合規和安全。對于研究人員和學生來說，這個項目提供了一種親身實踐的、本地的、開源的方法來研究環境變化。即使在住宅環境中，它也可以幫助檢測空氣循環不良或污染物峰值。該解決方案的簡單性使得開發人員和非開發人員都可以使用它。

擴展項目

有幾種方法可以擴展這個項目：

?增加對其他BLE數據類型的支持，例如HibouAir的NO?類型08廣告

?設置Grafana警報，當二氧化碳超過800ppm或濕度降至30%以下時通知你

?將歷史數據從InfluxDB導出到CSV以進行離線分析

?在系統啟動時將Python腳本作為后臺服務運行

?連接多個傳感器，覆蓋多個房間或區域

只要稍加修改，您也可以在Raspberry Pi或Linux服務器上運行此設置。

只需一個BleuIO加密狗、一個HibouAir傳感器和一些開源工具，您就構建了一個功能齊全的空氣質量監測解決方案。該系統靈活、輕量級，并且完全離線運行。它提供了對室內環境條件的實時洞察，可以適應各種應用。

本文編譯自hackster.io
