嘿!在這里，你可以找到如何使一個緊湊和簡單的高度計數據記錄儀模型火箭和徒步旅行的冒險!

嘿!無論你是在向天空發射火箭模型，還是在你最喜歡的山路上徒步旅行，有一種實時記錄你的高度的方法既有趣又有見地。在本指南中，我們將向您展示如何使用負擔得起的組件和簡單的Arduino代碼構建一個緊湊且易于使用的高度數據記錄器。

完美的愛好者，學生和探險家-這個小設備將讓你跟蹤你的高度隨著時間的推移，甚至繪制你的飛行或徒步旅行以后!

什么是高度記錄器?

海拔記錄儀是一種記錄海拔隨時間變化的小設備。它通常使用氣壓傳感器(或GPS模塊)來估計海平面以上的高度，并將數據存儲在內存中以供以后查看。

對于模型火箭，它可以幫助你分析飛行性能。對于徒步旅行，它記錄海拔增益、高峰高度和地形輪廓。

在Windows上格式化SD卡

步驟:

?將SD卡插入電腦(通過SD插槽或USB適配器)。

?打開文件資源管理器→右鍵單擊SD卡驅動器→單擊“格式化…”

?在格式窗口中：

?文件系統：選擇FAT32(不是exFAT或NTFS)

?分配單元大?。哼x擇Default

?卷標：(可選)給你的卡一個名字，比如ALTLOGGER

?如果您想要更徹底的擦拭，請取消選中“快速格式”

?單擊Start并在提示時進行確認。

?完成后，安全彈出卡片。

注：如果FAT32不可用，請使用免費工具：GUIFormat (FAT32 Formatter)

注意：對于更大的卡(>32GB)， windows可能會顯示exFAT，這可能與Arduino SD庫不兼容

在macOS上格式化SD卡

步驟:

?將SD卡插入Mac(通過插槽或適配器)。

?打開磁盤實用程序(通過Spotlight搜索或在應用程序>實用程序中找到)。

?在左側欄中，選擇SD卡(不僅僅是分區)。

?點擊頂部的“Erase”。

?在Erase對話框中：

?名稱：(可選)例如，SDLOGGER

?格式：選擇MS-DOS (FAT)

?方案：選擇主引導記錄(MBR)

?單擊Erase開始。

?完成后，安全彈出卡片。

注：MS-DOS (FAT) = FAT32(只要卡≤32GB)

注意：對于更大的卡(>32GB)， macOS將默認為exFAT，這可能無法與Arduino SD庫一起工作

代碼

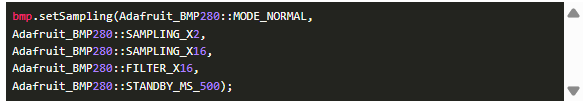

BMP280設置

?設置精確采樣配置：

?中溫取樣

?高壓分辨率

?強濾波(用于穩定的高度讀數)

?讀數之間延遲500毫秒

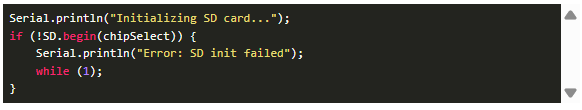

SD卡設置

?初始化SD卡。如果失敗，程序?qū)⑼Ｖ埂?

?創建一個新的日志文件(或追加到它)并寫入頭文件。

?之后立即關閉該文件。

循環函數

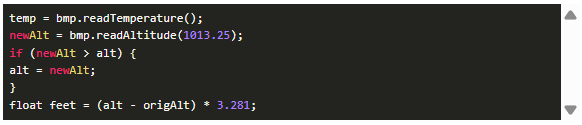

?追蹤到目前為止到達的最大高度。

?將相對高度差從米轉換為英尺(1米≈3.281英尺)。

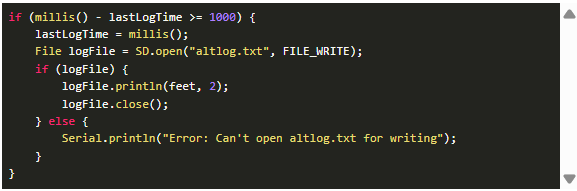

?以追加模式打開文件。

?以英尺為單位記錄高度，小數點后2位。

?關閉文件以確保保存數據。

你得到了什么

SD卡上的日志文件看起來像：

每秒一個條目。

完美的繪圖在Excel或谷歌表格。

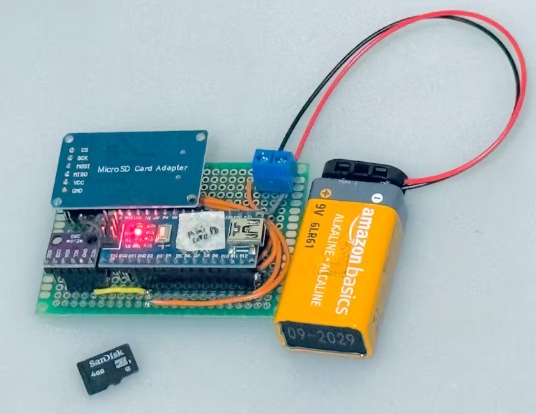

打造簡潔

保持它?。?

?使用Pro Mini而不是Nano

?焊接元件到穿孔板或定制PCB。

?3.7V LiPo或硬幣電池供電(可選低功耗模式)

?使用熱收縮管或小型3d打印外殼

?把它裝在你的火箭里或綁在你的背包上!

注意：使用Arduino的VIN和GND引腳與外部電源供電Arduino，而不是5v引腳。

本文編譯自hackster.io
