我們已經看到了如何通過HC-05發送和接收數據，但大多數藍牙應用程序需要的不僅僅是發送和接收。在本教程中，我們將看到如何將HC-05與0.91英寸。OLED顯示屏打印HC-05接收到的數據。

軟件

為了發送數據，我們將使用Arduino藍牙控制器。

注意：HC-05藍牙模塊僅適用于Android設備。

硬件

HC-05藍牙模塊

?藍牙版本：HC-05模塊支持藍牙2.0+EDR (Enhanced Data Rate，增強數據速率)，提供相對穩定可靠的連接。

?串行通信：該模塊使用串行通信接口與Arduino進行通信。它使用UART引腳連接到Arduino板，標記為RX(接收)和TX(發送)。

?工作模式：模塊主要有兩種工作模式：命令模式(AT模式)和數據模式(接收和發送數據)。在“AT模式”下，您可以向模塊發送配置命令，指定藍牙名稱、PIN碼和工作模式等參數。在“數據模式”中，您可以發送和接收數據。

?電源：HC-05模塊需要3.3V左右的電源。然而，它通常容忍5V邏輯電平，使其與大多數Arduino板兼容。

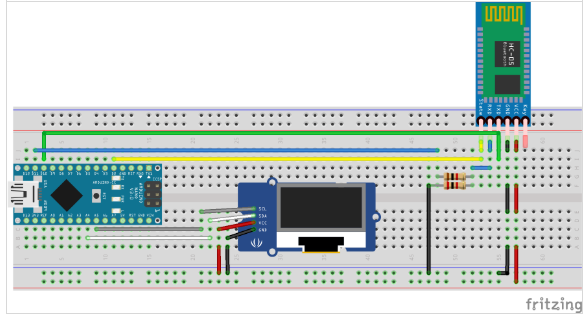

注意：如果我們看原理圖，我們可以看到HC-05模塊的關鍵引腳連接到Arduino nano的VCC。在上電Arduino之前，應將關鍵引腳連接到VCC，一旦HC-05模塊開始緩慢閃爍，必須斷開連接。

雖然我們?cè)谶@個項目中使用的是HC-05藍牙模塊，它非常便宜和耐用，但我們使用分壓器電路來確保RXD引腳不會損壞。它是通過連接橫跨RXD和引腳11的1k Ω電位器和橫跨RXD和地的2k Ω電位器制成的。

OLED顯示器:

?體積小巧：由于體積小巧，非常適合智能手表和健身追蹤器等小型設備。

?高對比度和亮度：提供深黑色和充滿活力的顏色，具有高對比度和亮度。

?低功耗：功耗低于lcd，提高可穿戴設備的電池壽命。

?寬視角：保持一致的顏色和清晰度，從不同的視角。

?快速響應時間：提供快速的響應時間，減少動態內容的運動模糊。

OLED顯示器因其卓越的圖像質量、效率和設計靈活性而廣泛應用于智能手機、電視、可穿戴設備和數字標牌等各種設備。

這兩種模塊都是智能手表、智能眼鏡等小型應用的理想選擇。

代碼

讓我們一步一步來了解它是如何工作的：

庫和常量

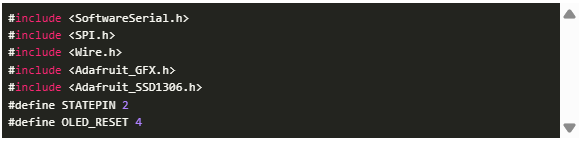

庫包含：包括必要的軟件串行通信(SoftwareSerial)， SPI通信(SPI)， I2C通信(Wire)和控制OLED顯示器(Adafruit_GFX和Adafruit_SSD1306)的庫。

常量定義：定義檢查藍牙模塊連接狀態的STATEPIN和OLED顯示器復位引腳的OLED_RESET。

對象和變量初始化

對象創建：使用復位引腳為OLED顯示器創建對象顯示，并在引腳10和11上為軟件串行通信創建對象藍牙。

變量聲明：聲明一個字符串變量數據來保存從藍牙模塊接收到的數據。

設置函數

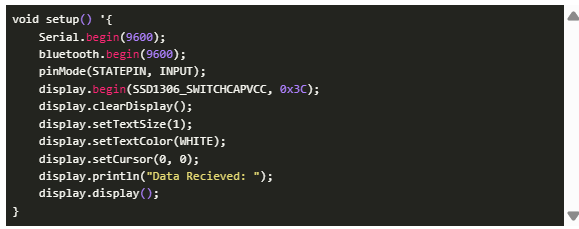

串行和藍牙初始化：使用Serial.begin(9600)初始化串行通信以進行調試，并使用Bluetooth .begin(9600)設置藍牙模塊。

引腳設置：配置STATEPIN作為檢查連接狀態的輸入。

OLED初始化：用I2C地址0x3C初始化OLED顯示器，清除之前的任何內容，設置文本大小和顏色，定位光標，并向顯示器打印初始消息“Data Received：”。

循環函數

Connection Check: loop函數首先通過讀取STATEPIN來檢查藍牙模塊的狀態。如果讀數為1，則表示客戶端已連接。

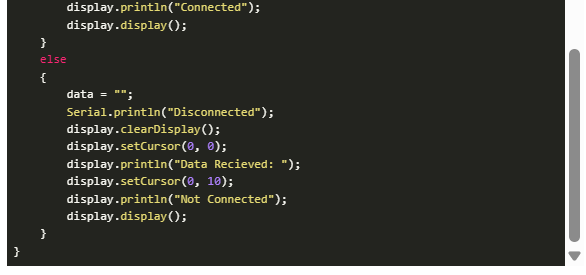

斷開連接更新：如果沒有客戶端連接(STATEPIN讀取0)，則重置數據變量，將“Disconnected”打印到串行監視器，并更新OLED顯示為“Not connected”。

讀取數據：如果客戶端已連接，代碼將進入一個循環，該循環檢查是否有來自藍牙模塊的可用數據。它將可用數據讀入data變量，打印到串行監視器，并通過發送“read”來響應藍牙模塊。stoppllistening()和listen()方法用于暫時停止和恢復軟件串口上的偵聽。

更新OLED顯示屏：讀取數據后，代碼更新OLED顯示屏。它清除顯示器，打印接收到的數據，并顯示“已連接”以指示活動連接。此更新提供了接收到的數據和連接狀態的可視化確認。

應用程序

應用說明設置：

?為Arduino供電。

?現在，HC-05模塊應該會快速閃爍。

?接下來，打開應用程序。

?允許它訪問藍牙設置。

?在列表中選擇HC-05。

?選擇控制臺/終端模式。

?現在模塊應該每2秒閃爍一次。

?OLED顯示屏應該顯示已連接。

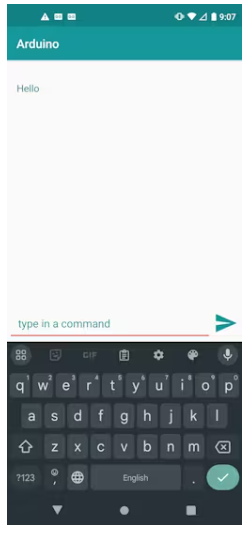

?應該彈出一個帶有鍵盤的控制臺(見下文)。

?現在你輸入的任何東西都應該出現在OLED顯示屏上。

?享受吧!
