在我們家，WTW已經運行了14年了。它是一種非連接(不在線)的通風機，從房子外面吸收新鮮空氣，經過過濾后空運到房子里。新鮮的環境空氣是用從房子里大多數房間取出的空氣預熱的。再加熱的能量是通過熱交換器從流出的“臟”空氣中獲取的。這種設置通過重新利用排出的空氣中的熱量來最大限度地減少與通風有關的能量損失。

WTW是荷蘭語的縮寫，意思是“溫暖的勝利”，或者用英語說就是“溫暖的勝利”。(亮)，具有熱回收的平衡通風系統。

該項目升級了現有的Brink Renovent Excellent 400 WTW，同時沒有失去手動開關控制，并增加了LED指示燈，用于壽命狀態反饋。

現有的WTW是通過一樓的三狀態手動選擇開關手動控制的，而WTW本身位于閣樓上。

開關的3種狀態與(用戶設置的)風量有關，如下：

·S1：低氣流(50m3/小時，長時間無人在家時使用)

·S2：正常氣流(150m3/hr，作為晝夜正常流量)

·S3：大氣流(300m3/小時，僅在需要時使用)

當紅色LED燈亮?xí)r，表示W(wǎng)TW過濾器(進口和出口過濾器)應清洗。請注意，這個開關控制整個房子的氣流，而不僅僅是浴室。(不是很智能，但是沒有單獨控制各個房間的閥門)。

在浴室里，有空氣吸入到WTW，還有一個電加熱毛巾架，由一個定時恒溫器和一個Zigbee智能插頭控制。為了節約能源，我們減少了加熱毛巾架的時間(1200W)。然而，這樣做的結果是，淋浴或浴缸后(在正常氣流下)濕度在浴室里停留的時間更長。鏡子和窗戶可能會起霧，霉菌生長的風險也會增加。為了解決這個問題，可以通過手動開關將WTW的氣流置于最高位置。然而，在最高通風位置，WTW使用的電能明顯多于正常狀態。當忘記將手動開關轉回正常狀態S2時，會浪費大量不必要的能量。

這種情況是創建這個項目的原因：設計和構建一個系統，接管手動開關的控制，并以一種智能的自動方式控制WTW。

該系統通過Zigbee溫濕度傳感器監測浴室濕度，并使用1通道Zigbee智能開關暫時覆蓋Brink WTW的標準手動通風控制。濕度讀數觸發智能生活場景，控制Zigbee開關。這些場景都可以在智慧生活/途雅APP中制作和修改。

當有人洗澡時，濕度水平超過70%(編程預設值)，Zigbee智能開關模塊被激活，將WTW切換到S3(高氣流)。一旦浴室內的濕度降到用戶設定的水平以下，智能開關中的繼電器將返回其NC(常閉)位置并恢復S2(正常速度)。原來的3速墻開關仍然在原地，仍然可用。最低氣流(S1)保持手動控制，因?yàn)檫@只有在我們度假時才需要。所有的布線和電子設備都被封裝在一個小的3d打印盒(模塊)中，該盒(模塊)與現有的電纜(來自手動3狀態選擇開關的公RJ12插頭和WTW上的(母)RJ12插頭)保持一致。這樣做可以很容易地恢復原來的情況。該模塊位于wtw機組的頂部。

為了增強其功能，該模塊包括：

·鏡像濾波器警告LED(紅色)

·通風速度指示燈(綠色LED為S2，藍色LED為S3)

智能WTW控制正在運行

這種設置為WTW提供了有意義的反饋，其中手動開關不在視線范圍內。還可以修改智能生活場景，使其包含基于智能CO?傳感器數據的功能，使通風邏輯更加智能(此處未實現)。

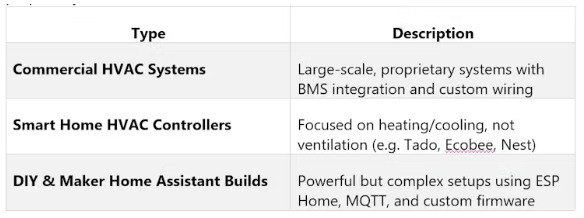

1.1市場上現有的解決方案

市場上有相當多的解決方案。大多數商業系統專注于大型樓宇自動化或集成HVAC平臺，通常帶有專有控制器和云儀表板。

這個項目的獨特之處是什么?

這個項目正在彌合制造商級的靈活性和消費者級的簡單性之間的差距。大多數解決方案要么完全工業化，要么完全智能家居;這一個是針對改造一個特定但常見的用例：

?無需編碼-只需智能生活場景

?保留手動開關控制

?增加視覺反饋

?可擴展的CO?邏輯

?開源和可復制

?定制3D打印外殼

盡管Brink Renovent Excellent 400在荷蘭和西歐部分地區最為常見，但本項目中的控制方法可以應用于其他具有類似多速輸入邏輯的通風機組。該項目旨在啟發許多類似品牌的平衡機械通風的可復制升級。

2. 這個項目中用到的東西

在這個項目中使用了以下東西：

軟件應用程序和在線服務

?智能生活/ Tuya

?Autodesk Fusion 360

?看臺

?簡單的EDA

3. 設計

智能WTW控制系統的設計基于以下要求：

?它應與3狀態手動選擇開關與現有WTW機組的現有連接在一條線上。

?它應該基于Zigbee智能交換模塊的使用。

?我應該用智能生活A(yù)PP來管理。

系統示意圖如下：

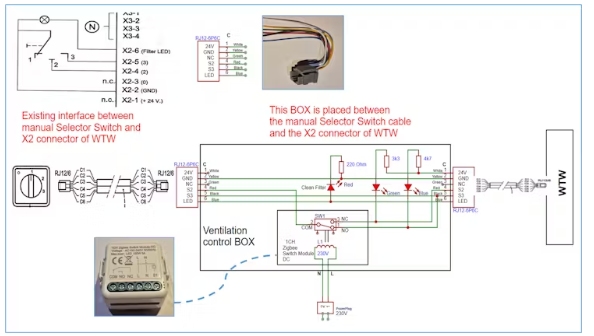

接線圖

手動選擇開關接口、LED邏輯、Zigbee繼電器集成和RJ12連接的完整接線圖如下：

它是如何工作的

?默認模式：手動墻開關設置通風為S2。

?濕度> 70%：智能生活將Zigbee繼電器轉到NO，斷開S2并啟動S3。

?濕度< 60%：繼電器轉NC，系統返回S2。

?速度和過濾器led: 3個led顯示活躍風扇模式和過濾器維護狀態。

3.1硬件搭建

循序漸進的指導

準備組件

-收集“使用過的物品”部分列出的所有物品。

連接所有組件

-原理圖所示的面包板式PCB上的導線組件。

—使用6線扁線掛接RJ12 (6P6C)插頭。

-綠色和藍色LED的24V電源來自WTW X2連接器。

-使用安全電源線將230V的L和N連接到繼電器上。確保交流電源極性正確(L和N)。一些Zigbee中繼模塊可能會故障，如果這些反向。

安裝指示燈led

-紅色LED：連接陽極過濾LED信號從X2連接器和陰極(-)通過一個電阻到GND

—綠色LED (S2)：陽極3.3 kΩ至+ 24v，陰極至S2線。

-藍色LED (S3)：陽極通過3.3 kΩ到+24 V，陰極到S3線。

組裝外殼

—3D打印機箱部件。stl文件。我使用了銀色的PLA，在2200℃下填充15%。

-將所有部件固定在3d打印外殼內。

—230v線路必須絕緣。

測試和檢查所有線路

-檢查所有接線(使用萬用表)

-測試后，將所有開關和Brink WTW之間的Box直線連接。

對設備

-將Zigbee模塊和濕度傳感器添加到智能生活應用程序中。

-測試場景行為并根據需要調整閾值。

監控系統

—檢查LED狀態和濕度觸發通風。

RJ12 Pinout和Color Code Details

LED電阻選擇

為了確保適當?shù)牧炼群蚻ed的壽命，電阻是根據以下計算的：

?紅色LED(濾波器)：5V從WTW，→電阻= 220Ω

?綠色LED (S2)：來自WTW的24v→電阻= 3.3 kΩ

?藍色LED (S3): 24V從WTW→電阻= 4.7 kΩ

為綠色和藍色LED選擇不同電阻值的原因是由于它們不同的正向電壓特性。

3.2裝配工作的結果

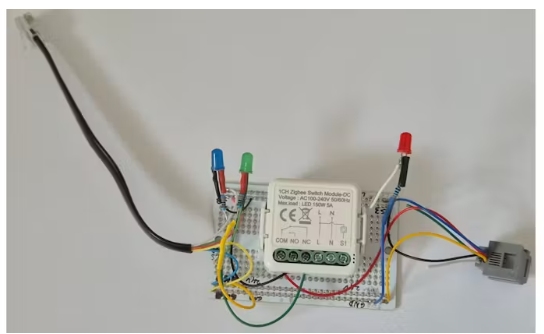

下面是原型面包板上所有組件(電源線除外)的完成組裝圖：

一旦所有東西都安裝在3D打印外殼中，結果如下所示：

注意電源插頭上有“L”和“N”標記，以免誤接到230V墻上插座上。也可見在盒子的內側，是應變救濟電力電纜。3D打印的外殼可以很容易地將RJ12母入口連接器插入盒子的底部。公RJ12插頭的出線扁平電纜很容易夾在底部和頂部之間。Zigbee模塊的復位按鈕可通過盒子正面的打印孔訪問。

最后，盒子的頂部被扣在底部。頂部可以很容易地用一字螺絲刀在頂部的插槽中拆卸。

將頂蓋安裝在盒子上后，結果如下所示：

3.3智能生活自動化

為了使用智能生活并使用其自動化功能，您需要在移動設備上安裝智能生活A(yù)PP并創建一個帳戶。打開應用程序并按照說明設置新帳戶。

要設置這個集線器，請遵循其附帶的手冊中的說明。

完成后，您可以繼續添加濕度傳感器和1通道智能交換模塊。

要設置自動化，請進入智能生活主界面底部，選擇“場景”：

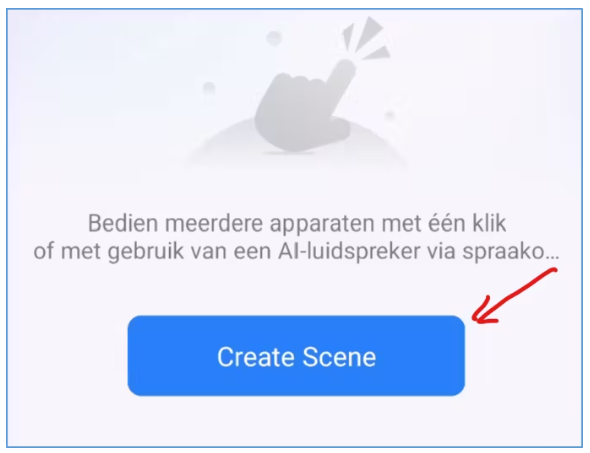

然后點擊“創建場景”

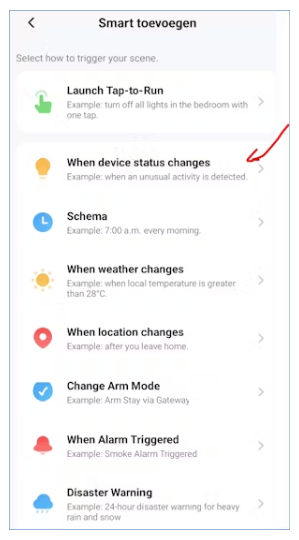

然后你會看到下面的屏幕，選擇“當設備狀態改變時”

然后出現如下屏幕：

從顯示的列表中，選擇已經添加的溫濕度傳感器：

選擇“當前濕度”

按照紅色箭頭的指示進行設置，最后單擊“確認”。

然后返回“創建場景”屏幕。

點擊“然后”框中的“+”，添加一個動作。

請注意，“前置條件”設置為“全天”，但您可以選擇不同的時間段，例如白天，當您的太陽能電池板(過度)產生電能時。

作為操作，選擇Device：

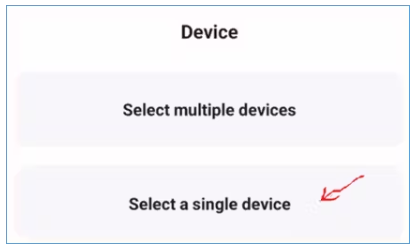

在“設備”中選擇“單個設備”。然后從設備列表中選擇你的1CH智能開關，不管你之前給它的名字是什么：

然后你會看到下面的屏幕，你可以按照紅色箭頭的指示進行設置：

別忘了確認。然后返回“創建場景”屏幕。檢查一下是否一切正常。在“顯示區域”中，您可以選擇要分配此智能場景的房間。

當返回到這個屏幕時，確保你“保存”你的場景：

給你的場景起一個名字并確認：

現在您已經完成了自動化的第一部分(場景A)，這是將智能開關置于“ON”模式的部分，如果浴室中的濕度高于70%，內置繼電器將切換到S3(高通風量)。

場景設置

場景一:

IF濕度> 70%

→然后打開Zigbee中繼(強制S3)

場景2:

IF濕度< 60%

→然后關閉Zigbee中繼(返回S2)

您可以在智能生活A(yù)PP中調整濕度閾值的所有值。稍后也可以增強邏輯，例如，基于房間內的二氧化碳水平。

現在你應該能夠自己制作場景B，并應用與場景a相同的過程。結果應該是這樣的：

4. 最后的評論

這個項目展示了如何在保留人工控制的同時，用智能自動化來增強現有的通風系統。通過集成Zigbee設備和智慧生活場景，實現節能控濕，改善空氣質量。

這個項目是為特定類型的WTW量身定制的，但是它可以很容易地適應不同類型的通風系統，甚至其他設備，需要一個簡單的選擇開關來自動化，使其“智能”。

本文編譯自hackster.io
