2025年10月16日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于安森美NCV78514 LED Driver的汽車智能LED燈組評估板方案。

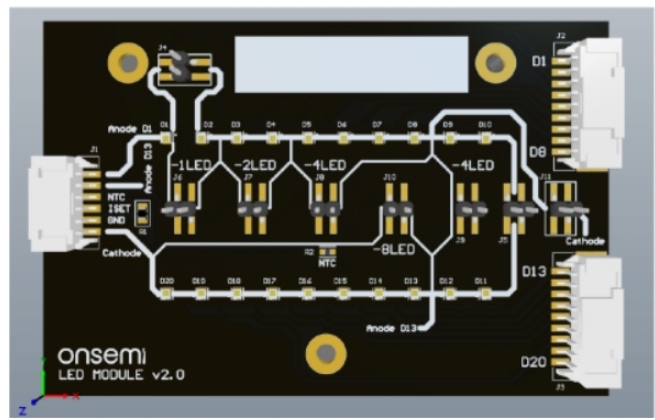

圖示1-大聯大世平基于onsemi產品的汽車智能LED燈組評估板方案的展示板圖

智能LED燈組正逐步成為汽車智能化轉型的核心要素，其發展得益于智能化、個性化與高可靠性需求的共同推動。當前，隨著自適應大燈、像素化尾燈和智能氛圍燈等技術的廣泛應用，不僅顯著提升了行車安全性與交互體驗，也對核心驅動技術提出了更高要求。

大聯大世平基于安森美NCV78514 LED Driver推出的車用智能LED燈組評估板方案，旨在全面展示NCV78514的出色功能。該芯片采用H橋拓?fù)浣Y(jié)構和高度集成設計，在提升系統功率密度和可靠性的同時，有效應對了熱管理、EMI干擾和成本控制等行業挑戰，助力新一代車燈系統向更高效、更智能的方向持續演進。

圖示2-大聯大世平基于onsemi產品的汽車智能LED燈組評估板方案的場景應用圖

NCV78514是onsemi推出的一款汽車級LED驅動器，采用H橋拓?fù)浣Y(jié)構，集成同步降壓與外部異步升壓功能。其拓?fù)浣Y(jié)構支持使用單個驅動器控制多個LED負載，最大輸出功率為20W，電壓與電流分別可達60V和1.5A。該器件非常適合無MCU應用場景，并搭載多項智能功能，包括輸入電壓與溫度降額、診斷與錯誤處理及衰減控制。

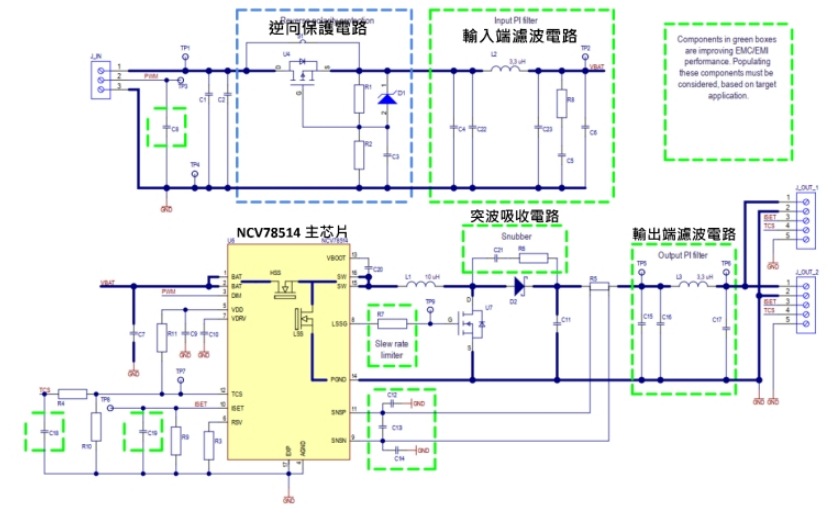

圖示3-大聯大世平基于onsemi產品的汽車智能LED燈組評估板方案的方塊圖

本評估板用于演示NCV78514的各項功能。其輸入端設計有反極性保護電路，并接入輸入PI型濾波器。電流依次流經DC/DC轉換器及輸出PI型濾波器。輸出電流值通過連接至ISET引腳的電阻設定。該電阻的連接狀態及運行情況通過NCV78514持續監測，以確保電氣連接可靠且阻值在工作過程中保持穩定。在啟動階段，系統會對該電阻進行評估，并據此計算出相應的輸出電流。

不僅如此，輸出電流還可通過施加至DIM引腳的PWM信號進行調節。NCV78514能夠檢測輸入的PWM信號并測量其占空比，輸出電流隨后會以400Hz的頻率進行十次脈沖寬度調制，最終實現與PWM信號占空比一致的電流輸出。另外，NCV78514可以通過電阻來設定輸出電流，并用熱敏電阻精確檢測LED模組的溫度，以避免電路、LED燈串出現過熱的情況。

NCV78514具備豐富功能，可在無MCU環境下獨立運行，支持5V至20V的寬輸入電壓范圍，輸出電壓最高可達60V，并具備45V的負載突降耐受能力。該器件采用400kHz固定開關頻率，輸出電流可編程(200mA–1500mA)，并內置擴頻機制，并具備9V熱啟動管理、LED溫度檢測接口(兼容外部NTC/PTC)，提供完善的狀態與錯誤處理機制。NCV78514符合AEC-Q100標準，支持PPAP，適用于霧燈、轉向輔助燈、標識投影及其他車用照明場景。

核心技術優勢：

NCV78514功能特點：

? 支持無需MCU的應用;

? 整合降額機制;

? 固定開關頻率400kHz;

? 輸入工作范圍：5V至21V;

? 低于9V的熱啟動管理;

? 可承受高達45V的負載突降;

? 輸出電壓范圍高達60V;

? 外部可程式電流200mA–1500mA;

? 脈沖寬度調變：80Hz至600Hz;

? LED電流調光頻率400Hz;

? 外部NTC/PTC用于LED溫度測量;

? 擴頻;

? 狀態和錯誤模式處理;

? 符合AEC-Q100認證并支持PPAP。

方案規格：

NCV78514 EVK的功能：

? 輸入端受反極性保護;

? 輸入PI型濾波器;

? DC/DC轉換器;

? 輸出PI型濾波器;

? Vout =+12V，Iout_max=1A(可調);

? LED電流調光頻率400Hz。
