盡管考勤是工作場所、學校和大學日常運作的重要組成部分，但考勤經常是乏味的，容易出現人為錯誤。通過自動化和實時數據記錄，Arduino UNO R4基于Wi-Fi的RFID考勤系統提供了一個復雜的解決方案。

這項技術利用無線射頻識別技術，使跟蹤考勤更容易。每個學生都會收到一張射頻識別卡，如果在開機后的前十分鐘內掃描，系統就會將其標記為“準時出席”。沒有掃描的學生將立即被標記為缺勤，而在十分鐘后掃描的學生的狀態將改為“出席-遲到”。

此外，該系統還有一張教師的主卡，當掃描時，在20x4 I2C液晶屏幕上顯示每個注冊學生的出勤摘要。

該項目結合了自動化和電子技術，提供了一個實用的智能考勤解決方案，適用于：

?在學校和大學自動出勤，無需人工點名

?培訓計劃和研討會：監控員工存在的簡單方法

?支持rfid的研討會和活動的快速簽入

未來的增強功能可能包括與云數據庫同步，支持b谷歌Sheets和其他平臺的在線數據記錄，或?qū)i-Fi接入與Arduino Uno R4 Wi-Fi內置模塊集成。

組件的要求

1. Arduino UNO R4 Wi-Fi：最新的Arduino，改進了處理性能和集成Wi-Fi。為即將到來的物聯網集成提供易于擴展，提高速度和穩定性。

2. MFRC522 RFID模塊：使用SPI連接查找和讀取RFID卡上的uid。提供一個快速和經濟的方法來識別唯一的卡片。

3. RFID標簽：每個標簽代表一個不同的學生ID。簡單、持久且可重用的標識技術。

4. 20x4 I2C液晶顯示屏：顯示實時計時器更新，消息和學生姓名。I2C接口提高了可靠性，降低了布線復雜性。

5. 跳線：安全地連接所有部件，保證穩定的信號流，無需焊接。

這個系統是如何工作的

Arduino Uno R4 Wi-Fi在打開時初始化LCD和RFID模塊。主動考勤窗口由系統啟動10分鐘倒計時計時器表示。

以下是該系統工作原理的詳細解釋：

1. 系統初始化：“Ready for Attendance”是系統上電時顯示在LCD上的問候語。在會話開始時，Arduino記錄當前時間。

2. RFID標簽掃描：Arduino將RC522模塊從學生的RFID卡中讀取的唯一標識符(UID)與已存儲的注冊UID列表進行比較。

3. 最新出勤情況：

?如果學生卡在十分鐘內被掃描，系統將標記為“準時出席”。

?如果掃描在十分鐘后完成，則記錄“現在-遲到”。

?一旦教師卡被掃描，未掃描的學生將立即被宣布缺席。

4. 教師匯總卡：考勤匯總卡由教師的RFID卡激活。LCD屏幕依次顯示每個學生的姓名和出勤情況(缺席、遲到或準時)。

5. Wi-Fi擴展(可選)：Arduino Uno R4 Wi-Fi使實時遠程考勤監控成為可能，它允許數據隨后傳輸?shù)皆品?wù)器，在線數據庫，甚至谷歌Sheets。

通過消除手工考勤表的不便，該解決方案保證了準確性、透明度和效率。

構建項目的步驟

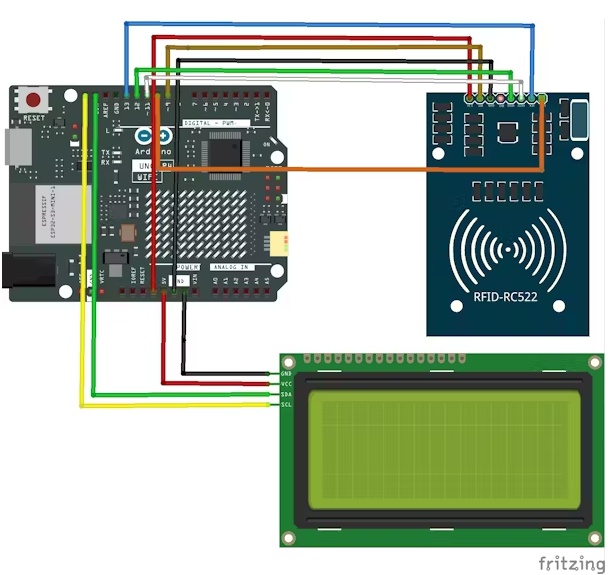

步驟1：電路連接

將MFRC522 RFID模塊連接到Arduino Uno R4 Wi-Fi

?SDA轉D10

?SCK轉D13

?MOSI到D11

?MISO到D12

?RST呼叫D9

?3.3v至3.3v

?GND到GND

連接20x4 I2C LCD顯示器

?SDA轉A4

?SCL到A5

?VCC至5v

?GND到GND

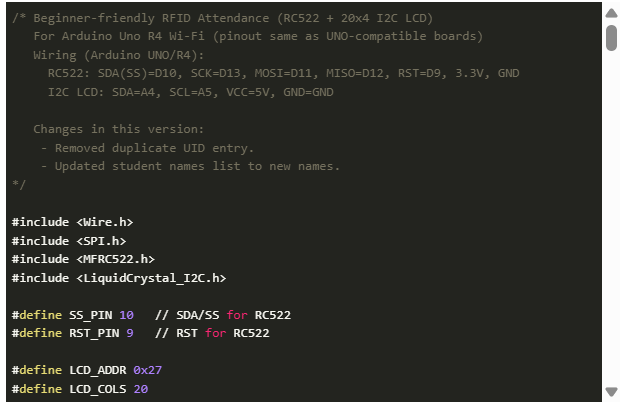

步驟2：上傳代碼

使用Arduino IDE上傳代碼。確保庫已經安裝：

?MFRC522.h

?LiquidCrystal.h。

步驟3：注冊你的RFID標簽

每個學生都有一個射頻識別標簽。在代碼中，更新他們的名稱和uid

步驟4：開機并開始考勤

系統上電后立即啟動10分鐘計時器。在此期間，掃描卡片以獲得“準時”標簽。適當?shù)臉?biāo)簽應用于后期掃描。

步驟5：查看摘要

要在液晶屏幕上得到每個學生的出勤總結，請使用教師卡。

將項目帶到下一個層次-使用JUSTWAY

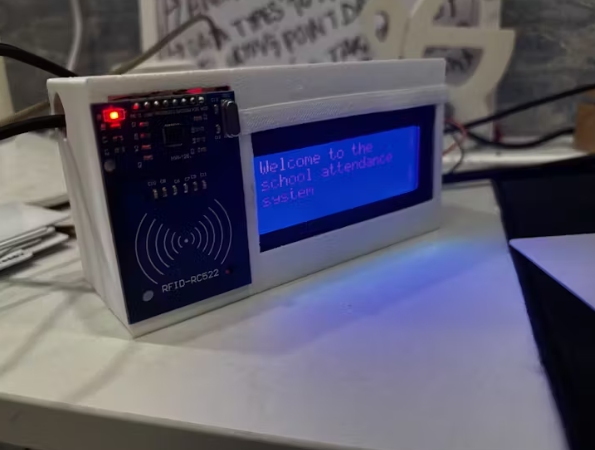

即使你的Arduino考勤系統在面包板上完美地運行，當你在投資者演示、科技博覽會或比賽中展示它時，它可能看起來并不專業。

展示很重要，JUSTWAY在這方面有所幫助。

JUSTWAY幫助你把你自己做的項目變成一個高質量的原型，感覺和看起來像真正的產品，準備好進入市場。

為什么JUSTWAY是完美的

快速原型

?24小時生產跟蹤

?實時生產跟蹤

?非常適合學生和制作者在緊迫的期限

數控加工(鋁6061 /不銹鋼304)

?提供超精確，堅固的外殼

?為您的項目提供優質工業級主體

鈑金加工

?激光切割和cnc彎曲金屬板材

?粉末涂層飾面的選擇

?理想的鑄造您的考勤系統優雅

注塑

?從原型到批量生產的過渡

?高品質，定制設計的塑料外殼

聚氨酯澆鑄

?適合小批量生產運行

?為顯示模型提供專業級部件

3D打印(SLA & HPA-PA12)

?SLA樹脂：用于內部電子設備的清晰、美觀的顯示

?HP-PA12尼龍：耐用和持久的鑄造

專業提示：透明樹脂突出您的電路;啞光黑色增加了隱蔽的現代感。

如何在4個簡單步驟中訂購

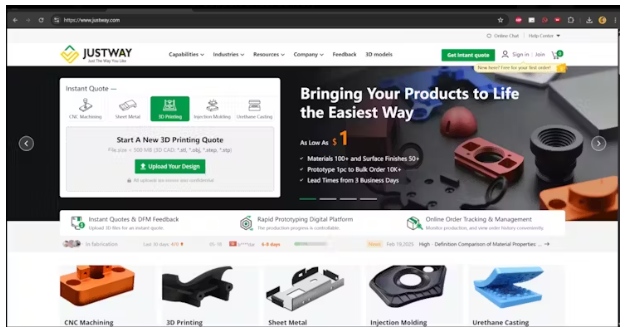

步驟1：在JUSTWAY.com上傳CAD文件

首先上傳STL或STEP文件

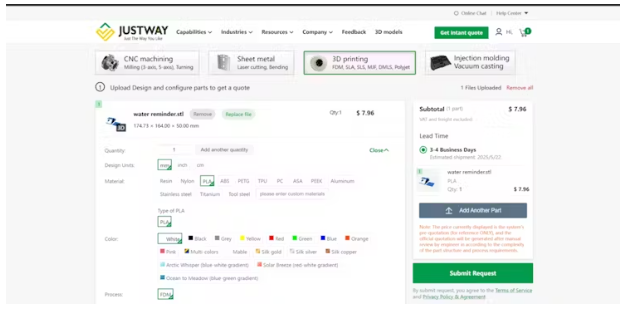

步驟2：選擇“Material & Finish”

根據您的設計選擇塑料，樹脂或金屬。

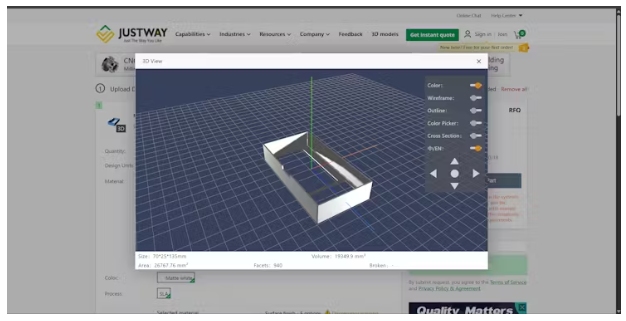

步驟3：預覽你的模型在3D

生產前進行現場尺寸檢查，確保完美配合

步驟4：下訂單

定價透明，交貨快捷，零隱性成本。

結論

Arduino Uno R4基于Wi-Fi的RFID考勤系統是自動化和物聯網如何簡化日常管理任務的有力演示。通過集成RFID技術、LCD可視化和基于時間的邏輯，該系統確保準確、防篡改的考勤跟蹤。有了JUSTWAY，您可以將這個項目從一個原型提升到一個專業級的產品，集功能、設計和耐用性于一體。無論是學校、展覽還是創業公司，這個系統都是你通往現實世界創新的大門。

本文編譯自hackster.io
