SD/SDIO控制器簡介

SD/SDIO控制器可以通過以下方式與SDIO設備、SD存儲卡和MMC卡隨著四條數據線進行通信。在SD接口上，一條（DAT0）或四條（DAT0-DAT3）線可用于數據轉移。

SDIO接口可以通過MIO多路復用器路由到MIO引腳或通過PL中的EMIO至SelectIO引腳，該控制器可廣泛支持SD和SDIO應用一系列便攜式低功耗應用，例如802.11設備，GPS，WiMAX，UWB等。SD/SDIO控制器框圖如圖所示。

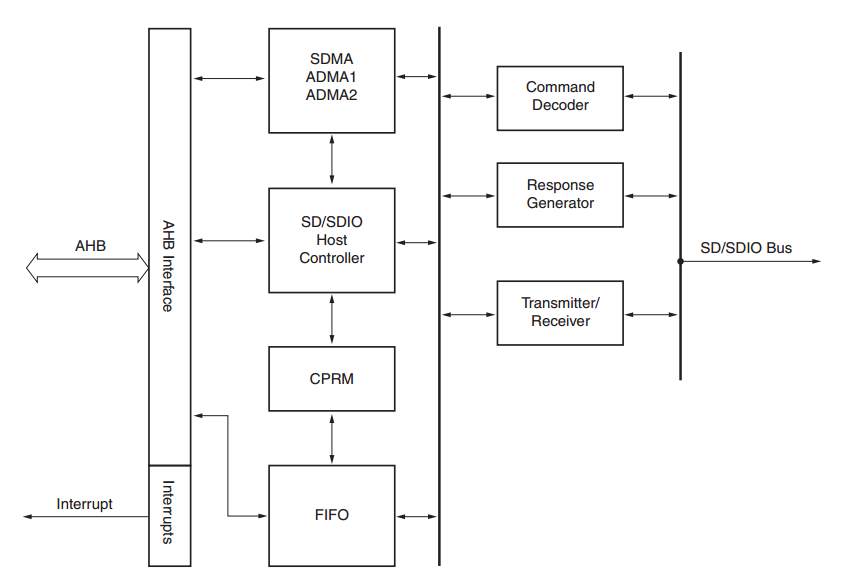

SD/SDIO控制器框圖

SD/SDIO控制器與標準SD主機控制器規范版本2.0兼容具有SDMA（單操作DMA），ADMA1（4KB邊界受限D(zhuǎn)MA）和ADMA2的部件A2（ADMA2允許在32位系統內存中傳輸任何位置和大小的數據-分散收集DMA）支持。

該內核在SD1，SD4中還支持多達七個功能，但不支持支持SPI模式。Zynq-7000 SoC有望與eMMC設備一起使用，因?yàn)樵搮f(xié)議與SD相同，但尚未得到廣泛驗證。用戶必須小心滿足所有時機可能會或可能不會符合eMMC的要求。它確實支持SD高速（SDHS）和SD高容量（SDHC）卡標準。用戶應該熟悉SD2.0 / SDIO 2.0規格。

SD/SDIO控制器也支持MMC3.31標準。eMMC閃存不是Zynq-7000的主要啟動設備系列，但可用作輔助啟動設備。有關詳細信息，請參閱UG821Zynq-7000 SoftwareDevelopers Guide

ARM處理器通過AHB總線訪問SD/SDIO控制器，控制器也包括一個帶有內部FIFO的DMA單元，以滿足吞吐量要求。

主要特征

兩個SDIO控制器通過相同的功能集進行控制和獨立運行：

• 主機模式控制器

• 四個I / O信號（MIO或EMIO）

• 命令，時鐘，CD，WP，Pwr Ctrl（MIO或EMIO）

• LED控制，總線電壓（EMIO）

• 中斷或輪詢驅動

• AHB主從接口以CPU_1x時鐘速率運行DMA傳輸?shù)闹髂Ｊ剑◣в? KB FIFO）

• 從模式用于寄存器訪問

• SDIO規范2.0

• 低速，1 KHz至400 KHz

• 全速1 MHz至50 MHz（25 MB /秒）

• 高速大容量存儲卡

系統角度來看

下圖顯示了SD/SDIO控制器系統角度。

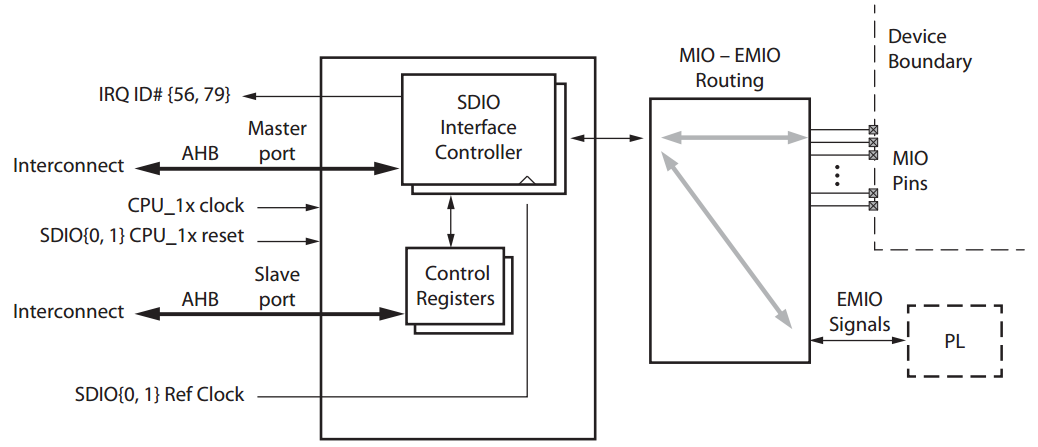

SD/SDIO控制器系統圖

總結

本文對MMC/SD/SDIO等做了一個簡單的介紹，有了這些基本概念之后，在編寫MMC驅動將不再是一個困難的事情，所有有關協議的事情，都很簡單，因?yàn)閰f(xié)議是固定的。
