FPGA中的硬件邏輯與軟件程序的區別，相信大家在做除法運算時會有深入體會。若其中一個操作數為常數，可通過簡單的移位與求和操作代替，但用硬件邏輯完成兩變量間除法運算會占用較多的資源，電路結構復雜，且通常無法在一個時鐘周期內完成。因此FPGA實現除法運算并不是一個“/”號可以解決的。

好在此類基本運算均有免費的IP核使用，本人使用的VIVADO 2016.4開發環境提供的divider gen IP核均采用AXI總線接口，已經不再支持native接口。故做除法運算的重點從設計算法電路轉變成了調用AXI總線IP核以及HDL中有符號數的表示問題，極大降低了開發難度。以下就上述兩個方面進行探討。

VerilogHDL中默認數據類型為無符號數，因此需要數學運算的場合必須要用“signed”聲明，如：

reg signed [8-1:0] signal_a; wire signed [32-1:0] signal_b;

需要注意一點，F(xiàn)PGA將所有有符號數視為二進制補碼形式，運算的結果同樣為補碼。再來看看除法器IP核配置界面。

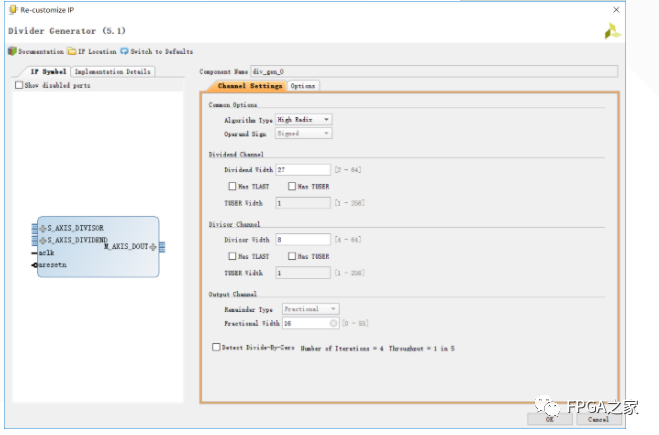

總共就兩頁，非常簡單。需要重點關注的有三個地方：1 算法實現結構（algorithm type）2 被除數與除數的位寬 3 第二頁flow control模式?，F(xiàn)來一一說明：

就算法結構來說官方文檔pg151 LogiCORE IP Product Guide中說得很詳細：LUTMult結構操作數最好不要高于12bit，且充分利用DSP slice和BRAM以降低對FPGA 邏輯資源的消耗。Radix-2操作數不要超過16bit，且利用資源與LUTMulti相反，大量使用register和LUT從而將DSP slice和BRAM資源節省出來用在別的地方。最后一個High Radix結構支持超過16bit的大位寬操作數，利用DSPslice等專用硬件資源。根據自己的需求選擇即可。

位寬問題沒什么好說的，需要特別注意保留位寬滿足計算范圍，也就是運算之前的“補碼符號位擴展”。至于flow control 模式與接口和AXI總線有關。

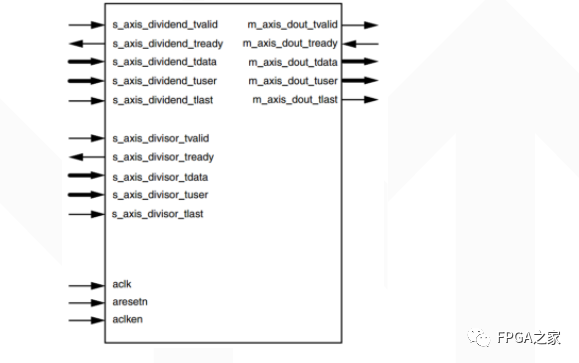

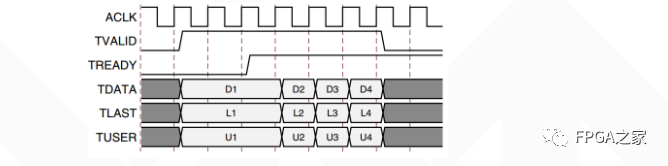

接口劃分得十分清晰，被除數 除數和商通道以及必要的時鐘和復位邏輯接口。每個AXI總線通道總是包括tdata tuser tlast 和握手信號tvalid tready，其中tuser為附加信息，tlast表示流模式下最后一個數據，相當于數據包中的包尾處。數據傳輸僅在tvalid和tready同時拉高時有效并更新。

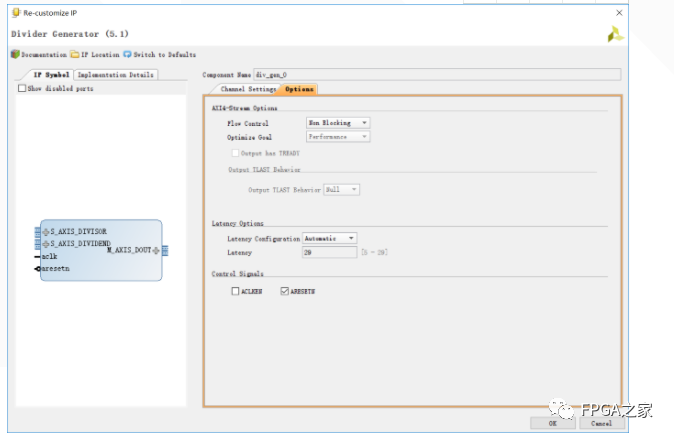

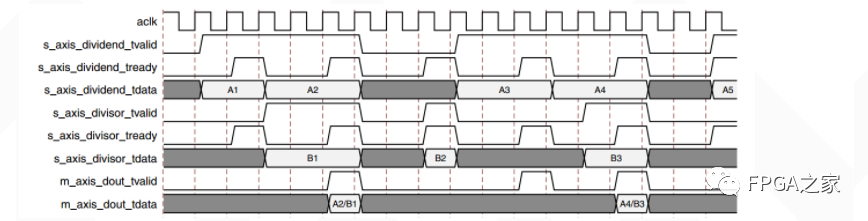

而Non Blocking Mode在除法運算時較常用，一句話概括：IP核接口不帶有FIFO緩存，輸出通道數據必須被下游模塊實時處理。上圖就明白了：

這一模式實際上是對AXI總線的簡化，很多場合下并不完全需要AXI總線強大的流控功能，特別是在AXI總線模塊的上下游均為可進行實時處理的FPGA邏輯電路的情況下。AXI總線的另一個特點就是data packing，需要將不是8bit倍數位寬的數據高位填充從而確保數據最小單位是1byte，具體填充方式有所不同。很容易想到，這樣的data packing 功能對SOC中PL與PS部分的交互是十分友好的。

總體來說，在FPGA中做基本的數學運算沒什么難度，即使是指數 對數 開根號之類的復雜運算也有浮點IP Core的支持。本人后續用到復雜算法時，會采用HLS方式開發，僅用于算法驗證，歡迎關注。
