在本教程中，我們將學習如何使用Arduino和Visuino來控制Neopixel Led Ring Ws2812來運行Led像素。

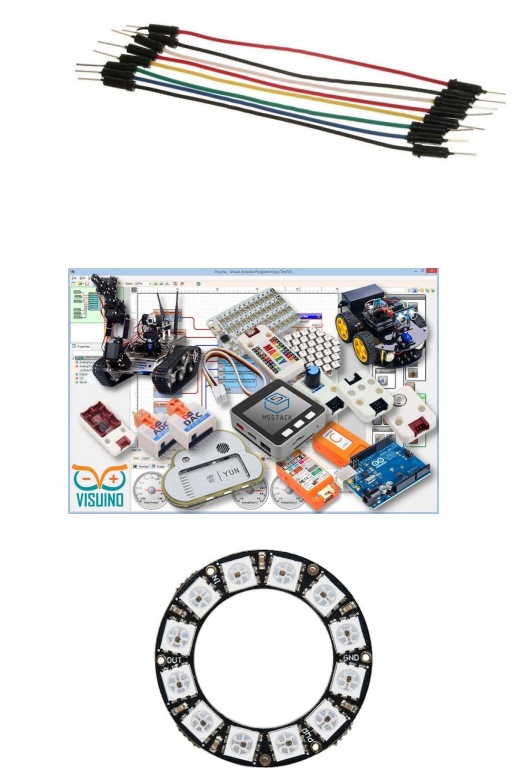

步驟1：你需要什么

?Arduino UNO(或任何其他Arduino)

?新像素LED環

?跳線

?Visuino程序

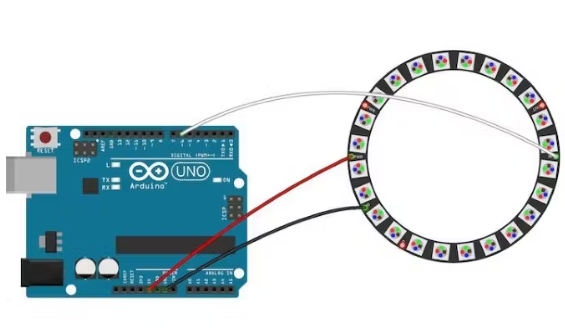

步驟2：電路

?連接LED環引腳[VCC]到Arduino引腳[+5V]

?連接LED Ring引腳[GND]到Arduino引腳[GND]

?連接LED環引腳[IN]或(DI)到Arduino數字引腳[6]

步驟3：?jiǎn)?dòng)Visuino，選擇Arduino UNO板類型

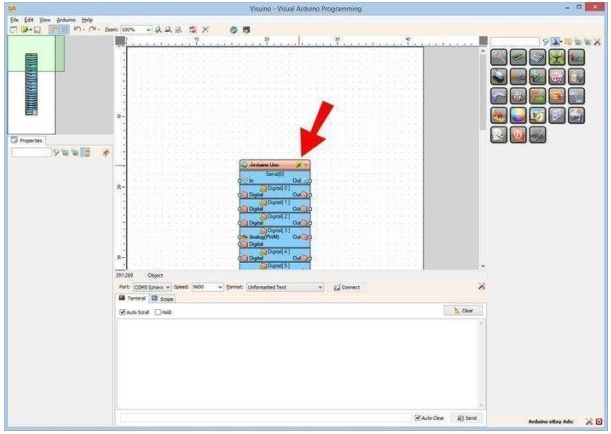

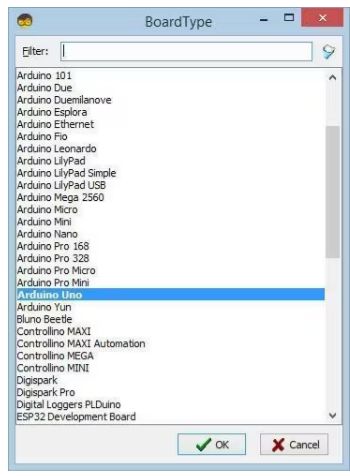

請注意，在Arduino IDE 1.6.6中有一些嚴重的錯誤。請確保您安裝1.6.7或更高版本，否則本教程將無法工作!如果您還沒有完成，請按照本教程中的步驟設置Arduino IDE以對Arduino UNO進行編程!如圖1所示啟動Visuino，點擊Visuino中Arduino組件(圖1)上的“Tools”按鈕，出現對話框后選擇“Arduino UNO”，如圖2所示

步驟4：在Visuino中添加組件

?增加“時鐘生成器”組件

?添加“Counter”組件

?增加“比較整數值”組件

?添加“隨機RGBW顏色”組件

?添加“新像素”組件

步驟5：在Visuino中設置組件

?選擇“ClockGenerator1”組件，在屬性窗口中設置“頻率”為10

?選擇“Counter1”組件，在屬性窗口中設置“Max”為12或16(取決于你的LED環有多少LED)

?選擇“Counter1”組件，在屬性窗口中設置“最小值”為0

?選擇“CompareValue1”組件并將“值”設置為12或16(取決于LED環有多少個LED)

?選擇“CompareValue1”組件，并將“比較類型”設置為ctNotEqual

?雙擊“NeoPixels1”，在“PixelGroups”窗口中向左拖動“Color Pixel”

?在“PixelGroups”窗口的左側，然后選擇“Color Pixel1”，并在屬性窗口中設置“Count Pixels”為12或16(取決于您的LED環有多少LED)

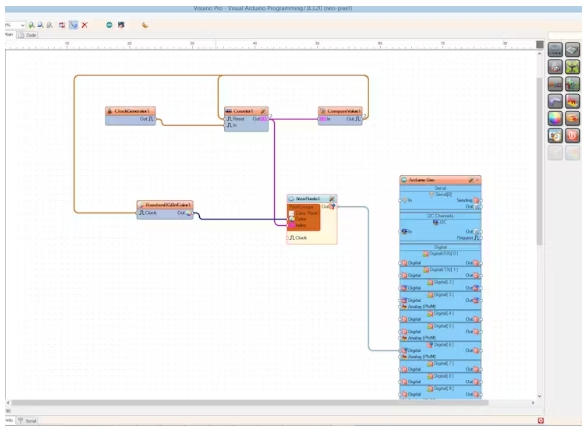

步驟6：在Visuino中連接組件

?連接“ClockGenerator1”組件引腳[Out]到“Counter1”組件引腳[In]

?連接“Counter1”組件引腳[Out]到“CompareValue1”組件引腳[In]

?連接“Counter1”組件引腳[Out]到"NeoPixels1" >Color Pixel1組件引腳[Index]

?連接“CompareValue1”組件引腳[Out]到“Counter1”組件引腳“Reset”

?連接“CompareValue1”組件引腳[Out]到“RandomRGBWColor1”組件引腳“Clock”

?連接“RandomRGBWColor1”組件引腳[Out]到“NeoPixels1”>Color Pixel1組件引腳[Color]

?連接“NeoPixels1”元件引腳[Out]到Arduino數字引腳[6]

步驟7：生成，編譯和上傳Arduino代碼

?在Visuino中，按F9或點擊圖1所示按鈕生成Arduino代碼，打開Arduino IDE

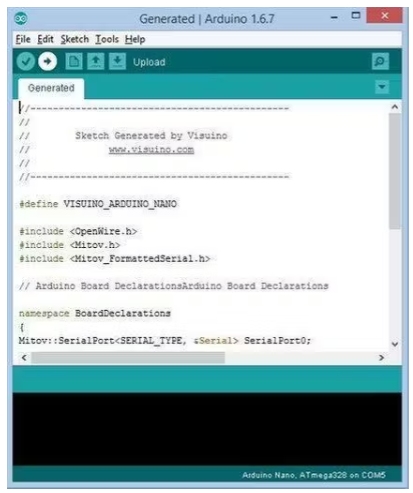

?在Arduino IDE中，點擊Upload按鈕，編譯并上傳代碼(圖2)

步驟8：運行

如果你給Arduino UNO模塊供電，LED環將開始改變顏色。

本文編譯自hackster.io
