在這個項目中，我們將指導您使用NodeMCU ESP8266創建一個智能灌溉系統。

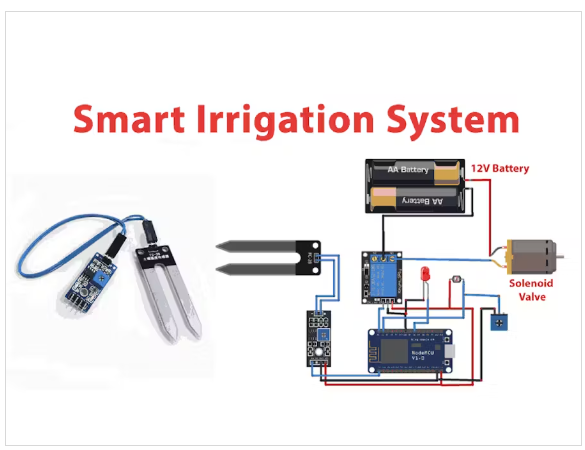

電路連接:

1. 連接土壤濕度傳感器：

?將傳感器的VCC引腳連接到NodeMCU的3.3V引腳。

?將傳感器的GND引腳與NodeMCU的GND引腳連接。

?將傳感器的A0引腳連接到NodeMCU的A0引腳。

2. 連接繼電器模塊：

?將繼電器模塊的VCC引腳連接到NodeMCU的3.3V引腳上。

?將繼電器模塊的GND引腳連接到NodeMCU的GND引腳上。

?將繼電器模塊的IN1引腳連接到NodeMCU上的數字引腳(例如D1)。

3. 連接水泵：

?將水泵正極連接到繼電器的COM (common)端子上。

?將水泵的負極連接到繼電器的常開(NO)端子上。

編程:

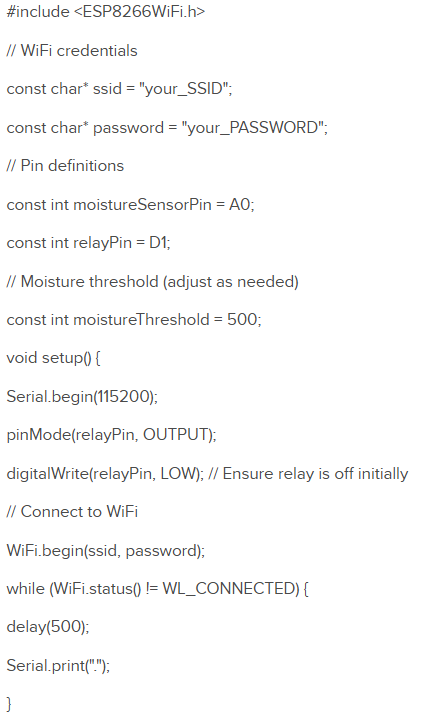

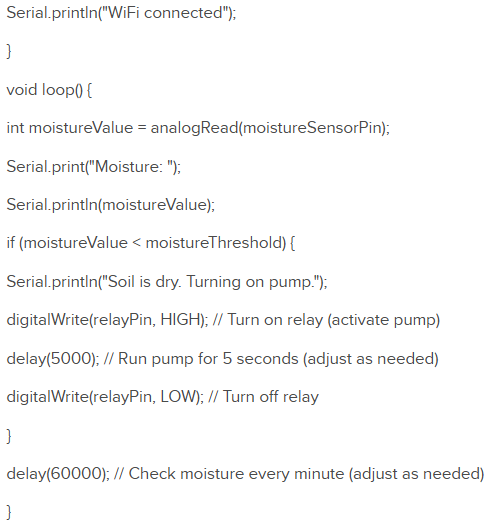

在Arduino IDE中使用ESP8266板支持包編寫程序。利用庫讀取土壤濕度傳感器和控制繼電器模塊。

可選功能:

?實現實時時鐘(RTC)模塊，用于調度灌溉時間。

?增加水位傳感器，監控水庫水位。

?與移動應用程序集成，用于遠程監控和控制。

結論:

使用NodeMCU ESP8266構建智能灌溉系統展示了物聯網技術在農業中的實際應用。該項目為開發更復雜的智能農業解決方案提供了基礎，并展示了ESP8266微控制器在物聯網項目中的多功能性。

本文編譯自hackster.io
