上海2025年11月6日 /美通社/ -- MPS芯源系統（NASDAQ代碼：MPWR）近日發布一款最新的角度傳感器MAQ600A，其高精度、高帶寬，小尺寸與靈活性，和機器人及靈巧手市場解決方案高度適配。

隨著人工智能技術的發展，從踢不倒的機器狗，到春晚跳舞機器人，具身智能正越來越多的出現在公眾的視野，人形機器人、機器狗和靈巧手，作為具身智能的載體，未來將走進工廠、走入人們的生活，也將為人們的生活帶來翻天覆地的變化。

在具身智能的本體中，運動能力和運動感知能力至關重要，人形機器人和機器狗如何控制自身的姿態，靈巧手在任務中如何做出精準的動作，具身智能感知自身運動的一個關鍵部件，就是隱藏在關節中的一顆小小的芯片——角度傳感器。

作為機器人的"智慧之眼"，市場上的角度傳感器芯片眾多， 那么MPS的磁角度傳感器MAQ600A是如何在機器人和靈巧手關節角度檢測方案中脫穎而出的？

芯片特點

1.    高精度：毫厘之間，掌控精準動作

作為一款高精度的磁角度傳感器，MAQ600A 內部集成了精密隧道磁阻 (TMR) 元件，RMS噪聲低于0.015°，幫助靈巧手實現高分辨率和重復定位精度，MAQ600A 在全工作溫度范圍內誤差 (INL)低于0.6°，使用片上32點查找表進行用戶校準后，誤差小于0.1°，可配置為12 位至15 位分辨率的絕對角度輸出，保證靈巧手在全溫度范圍的絕對精度。

2.    高帶寬：快速響應，捕捉瞬間變化

MAQ600A還具備高帶寬的優勢，在 150Hz 帶寬條件下具有 14.8 位分辨率，在 13kHz 帶寬下具有 12.5 位分辨率，此外，MAQ600A采用了延遲補償技術，延遲時間在±0.5us內，可有效支持快速環路控制。

MA(Q)600A 帶寬和精度的提升

3.    小尺寸封裝：小巧身軀，構筑極致精巧

MAQ600A采用小尺寸 QFN-16 (3mmx3mm) 封裝，在靈巧手關節模組的狹小空間內，既能降低軸向尺寸，使得靈巧手的結構更加緊湊，外形更加精巧，又能節約PCB布板面積，為其他組件節省寶貴的PCB空間，同時也降低了整體重量，提高靈活性和能源效率。

4.    安裝靈活：隨心所欲，適配多種結構

MAQ600A可檢測20mT 至 >100mT 的寬磁場范圍，可供選擇的空間位置范圍大，同時支持軸端（在軸）和側軸（離軸）安裝配置，安裝方式靈活，結構設計不受限。此外，MPS提供便捷的在線仿真工具，為磁場設計提供精細指導。

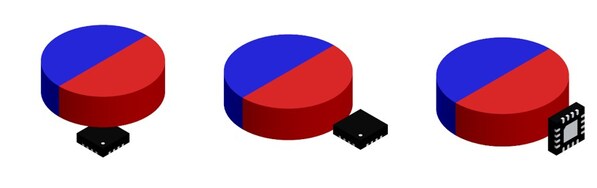

MAQ600A在軸和離軸安裝

5.    快速上手：多種套件，助力量產無憂

MAQ600A配套了豐富的應用資源，除在線磁場仿真工具外，評估套件用于快速使用或評估產品，MPS還提供離軸校準的工裝平臺，可以兼容多種電機類型，支持光編校準和勻速自校準，搭配評估套件可以一鍵校準，助力客戶穩定量產。

6.    接口豐富：暢連無阻，兼容不同系統

MAQ600A有多種接口可供選擇，包括用于數字角度讀取和芯片配置的串行外設接口 (SPI)，用于數字角度讀取的同步串行接口 (SSI)，脈沖數可配置為 1–4096的增量ABZ 正交編碼器接口，增量 UVW 編碼器輸出，脈寬調制 (PWM) 絕對輸出，支持多圈或速度輸出選項。

應用介紹

MAQ600A典型應用框圖

MAQ600A在靈巧手和機器人中的應用

靈巧手的執行器由電機、減速器和驅動板組成，電機輸出軸為高速端，轉速高出力小，減速器輸出軸為低速端，速度低出力大。通常高速端的角度傳感器用于電機控制，要在高帶寬下保持精度，低速端的角度傳感器用于關節位置記錄，要求體積小、精度高。MAQ600A高精度高帶寬的特性完美符合靈巧手的設計需求，小體積封裝和靈活的安裝方式能讓設計者擺脫結構限制，使用MAQ600A設計出更有競爭力的產品。

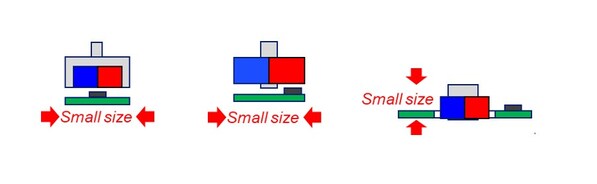

MAQ600A靈活的安裝方式

主關節模組和靈巧手關節類似，也包括電機（高速端）和減速器（低速端），角度傳感器安裝在驅動板上，不同的是低速端可以來自減速器本身，也可以來自于單獨的齒輪組。通常，關節模組高速端精度要求很高，需要中空結構，磁碼盤的方案最為常見，但磁碼盤方案成本過高，市場迫切期望有低成本的替代方案出現。MAQ600A提供了不同的思路，在高速端，搭配多極磁環，MAQ600A可以實現高精度的角度檢測；在低速端，MAQ600A更能輕松滿足精度和尺寸要求。

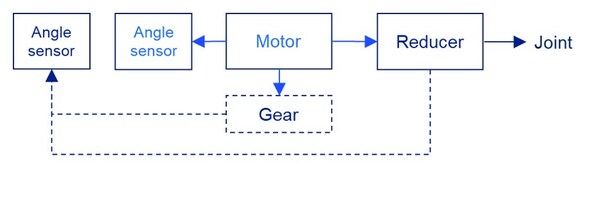

MAQ600A主關節應用框圖

應用資源介紹

• 評估板：EVKT-MagAlpha-MagDiff
• 測試板: TBMA600A-Q-LT-00A
• 上位機：MagAlpha Evaluation App
• 磁場仿真工具：Magnetic Sensor Simulation Tool
• 應用說明和相關技術文章：
  • 磁性角度傳感器：分辨率說明
  • 側軸配置中的線性度：需要注意什么？
  • 使用 MagAlpha? 器件檢測 BLDC 轉子位置
  • 在偏軸安裝中使用 MagAlpha?
  • 使用 MagAlpha? 器件替代光學編碼器
  • 如何為軸端安裝的 MagAlpha? 選擇合適的磁鐵
  • 使用 MagAlpha 使用 MagAlpha 串行接口的高級功能串行接口的高級功能
• 參考案例：
  • 高帶寬磁性位置傳感器用例：精密機器人精密機器人
• 聯系方式：如您對該產品感興趣，歡迎發郵件至mpssupport.mps@monolithicpower.com咨詢更多產品詳情。
