隨著全球能源結構向清潔化、智能化加速轉型，電動汽車與電網的深度融合已成為關鍵一環。車輛到電網技術不僅讓電動汽車成為移動的儲能單元，更賦予了它們參與電網調峰、消納可再生能源的使命。在這一顛覆性變革中，充電樁與車輛之間的“智慧大腦”—SECC(Supply Equipment Communication Controller，供電設備通信控制器)，扮演著至關重要的角色。

一、 SECC：智能充電的“協議轉換器”與“決策中樞”

SECC是充電樁的核心控制單元，負責與電動汽車的通信控制器(EVCC)進行通信，實現充電參數協商、充電過程監控和控制等功能。它通過電力線載波(PLC)技術或?qū)Ｓ猛ㄐ艆f(xié)議，與車輛端進行數據交互，確保充電過程的安全、高效和兼容。

二、協議兼容：從國標到歐標的關鍵跨越

充電協議是充電樁與車輛之間的“共通語言”。國標充電樁出海歐洲，必須實現從GB/T 27930 到 ISO 15118 與 DIN 70121 的協議切換與兼容。

ISO 15118：國際主流標準，支持即插即充(Plug & Charge)與V2G雙向充放電，通過數字證書實現無縫認證與支付。

DIN 70121：歐洲廣泛采用的通信協議，可視為ISO 15118的輕量版，是進入歐洲市場的“通行證”。

GB/T 27930：中國直流充電標準，技術成熟，但在支持V2G與無感支付方面有待升級。

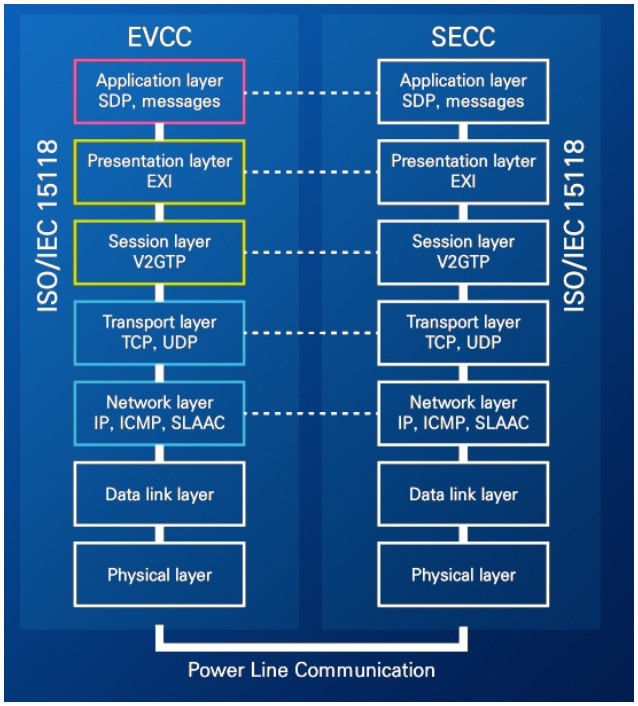

ISO 15118充電協議架構

三、米爾SECC方案核心架構

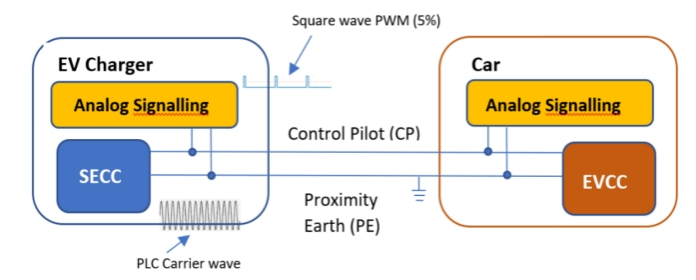

PLC調制解調電路：將高頻載波信號疊加在充電控制信號(CP)和地線(PE)上，實現充電樁與車輛之間的數據傳輸;

CP信號生成電路：產生特定占空比(如5%)的CP信號，用于建立通信鏈路和傳輸充電參數;

ADC采集電路：采集輸入的電壓，通過檢測CP和PE電阻值大小，判斷是否插槍和允許充電;

通信接口電路：支持CAN總線、以太網、PLC等多種通信方式，與充電樁管理平臺、車輛EVCC等進行數據交互;

安全保護電路：集成過流、過壓、絕緣檢測等功能，確保充電過程中的電氣安全。

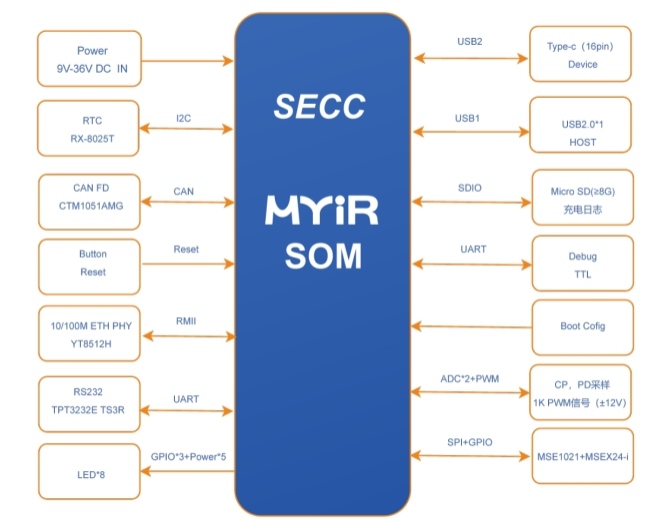

米爾SECC方案框圖

結語

國標充電樁出海，不僅是市場的拓展，更是技術能力的升級。米爾SECC方案以“協議兼容、安全可靠、完整參考設計”為核心優勢，為客戶提供了一個高起點、低風險的快速開發平臺。

與米爾攜手走向更智能、更開放的全球充電網絡。
