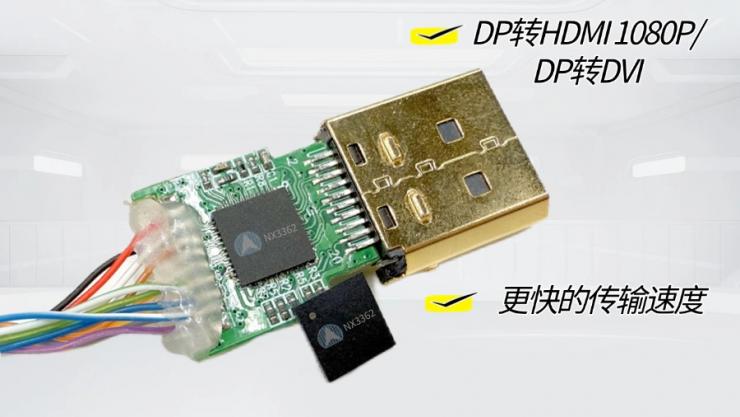

納祥科技NX3362是一款DP轉換，能將四通道低擺幅AC耦合差分輸入信號轉換為DVI v1.0和HDMI v1.3a兼容的開漏電流導引差分輸出信號。這款設備具有低功耗設計，支持多模式I/O，包括DisplayPort、HDMI和DVI等顯示標準。同時，它還具備I2C總線通道的主動緩沖及電平變換功能，實現最佳電容隔離，適應多種顯示源設備。

NX3362在功能上與NXP3361相當，但提供了額外的功能支持，它支持加密狗測試和主動DDC緩沖的DP TO HDMI 1080P自帶HDCP解碼，功能更為完善強大。

（一）NX3362主要特性

NX3362主要表現為以下幾大特性：

●高速TMDS電平轉換
●電源3.3 V±10%
●HBM模式下防靜電7kV，CDM模式下防靜電10kV
●支持通過DDC/ i2c總線通道進行HDMI加密狗檢測
●省電模式(使用輸出使能)
●所有sink端主鏈路、DDC和HPD端子上均有反電流安全設計
●運行過程透明:無需重新設置時間或軟件配置

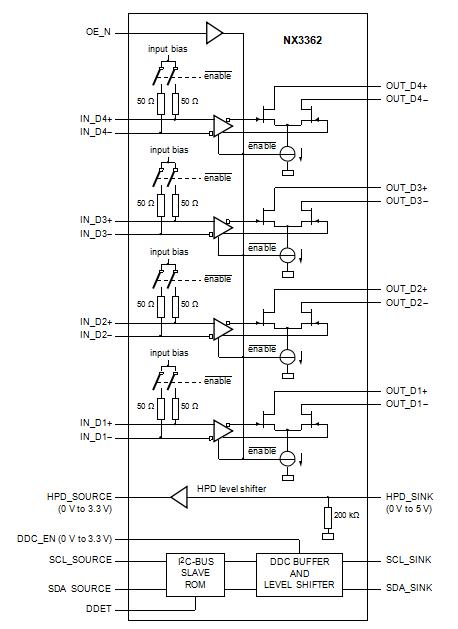

▲NX3362功能框圖

（二）NX3362芯片優勢

NX3362支持DP轉HDMI 1080P，DP轉DVI，具有更快的傳輸速度，更健壯的ESD保護，以及更低的功耗這3方面的主要芯片優勢。

① 更快的傳輸速度
NX3362傳輸速度快，四個低擺幅AC耦合差分輸入信號通道可轉成DVI和HDMI兼容的開漏電流控制差分輸出信號，單通道達1.65Gbit/s，操作速度與電纜長度驅動器可擴展至單通道2.25Gbit/s。

② 更健壯的ESD保護
NX3362在HBM下防靜電達7kV，CDM下達10kV，抗干擾和保護性強，保障設備穩定運行與數據安全。

③ 更低的功耗
NX3362由單個3.3V電源供電，功耗90mw，支持省電模式，減少無顯示或無連接顯示器時的電流消耗。

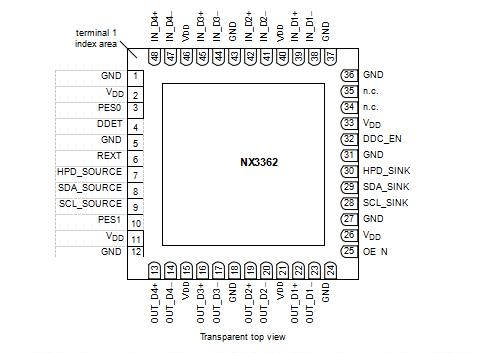

▲NX3362管腳說明

（三）NX3362應用領域

NX3362采用QFN48封裝，適用于DP轉換器的小型化封裝，便于集成到電路板。這幾個優質特性，讓NX3362被更廣泛用于電視機、DVD、個人電腦等音視頻播放器產品中。
