隨著家庭與企業日益重視安全防護，智能鎖已成為現代門禁控制系統的核心組件。智能鎖早已超越傳統無鑰匙開鎖的范疇，通過集成無線連接、移動應用控制及生物識別認證功能，為用戶打造無縫且安全的使用體驗。許多智能鎖系統需依賴獨立的門鈴攝像頭實現視覺驗證，而新一代視頻智能鎖將攝像頭與鎖具整合為單一智能設備，重新定義智能鎖品類。

這種集成式解決方案帶來的遠不止于便捷：用戶可借助它實現遠程監控、實時查看開門記錄，還能接收防撬警報，即便身處全球各地，也能輕松掌控財產安全。無論是通過邊緣側圖像處理提升使用便捷性，還是強化隱私保護，視頻智能鎖在功能與用戶安心感兩方面都實現了跨越式提升。

視頻智能鎖圖像傳感器選型的核心考量因素

視頻智能鎖的運行高度依賴高質量圖像，后續操作的準確性直接關系到安全防護效果與財產損失風險。智能鎖產品及其功能特性中融入了大量人工智能 (AI)/機器學習 (ML) 技術。倘若圖像質量不佳，可能導致處理引擎負載過重，進而造成功耗增加與操作延遲。

分辨率優化同樣至關重要：只有捕獲的圖像包含足夠細節，系統才能準確識別人員特征并執行相應操作。分辨率過低會導致細節缺失，可能引發人員/物體識別的誤判。

智能鎖通常采用電池供電，因?yàn)橄蜴i具所在區域鋪設供電線路，不僅不切實際，在多數情況下更是無法實現。因此，低功耗需求極為迫切：既要能最大化電池續航周期，又要能確保設備持續可靠運行、無任何停機情況。

智能鎖的安裝空間極為有限，不僅需保持結構緊湊，還要集成鎖體機械結構與門鈴攝像頭等核心功能。如今的智能鎖已成為高度集成的電子系統，內部需容納多種傳感器、處理引擎、通信模塊及電池組，所有組件都必須采用高度優化的設計，不僅要確保功能完備與運行可靠，外觀尺寸也需達到優化水準。

Hyperlux LP 圖像傳感器

Hyperlux? LP 圖像傳感器系列在架構和設計上以超低功耗為核心目標。AR0544和 AR0830產品線提供三種濾色片陣列 (CFA) 選項，分別為黑白色 (Mono)、紅綠藍 (RGB) 及紅綠藍-紅外 (RGB-IR)。

芯片與像素架構經過專門優化，在晝夜環境下均可呈現出色圖像質量，從而大幅減少對高功率紅外 (IR) LED 的需求。搭載的多項特性，如運動喚醒(WoM)功能(支持可配置的感興趣區域)、多種觸發模式和原生的超低功耗屬性，能有效節省電池電量，最大限度延長設備單次充電/更換電池后的設備運行時長，不僅能降低智能鎖系統的整體功耗，還可顯著減少物料清單(BoM)成本。

RGB-IR 型號為實現 100 萬或 200 萬像素紅外成像提供了便捷方案，能為深度檢測提供充足數據，對于集成紅外像素的智能鎖而言，可謂理想之選。在圖像傳感器中加入紅外像素，可有效杜絕利用 2D 照片進行偽造的風險。通過對目標物體進行結構光掃描，系統可識別物體的輪廓變化以獲取深度信息，進而構建 3D 圖像模型，過程中還可輔助檢測目標物體的活體屬性。

此類圖像傳感器還具備一項額外優勢：在設備正常運行期間，可以實時獲取紅外數據，用于消除智能鎖面向室外環境時不可避免產生的紅外串?dāng)_，從而確保成像的高保真度，精準還原真實場景。

智能鎖參考設計

為助力新一代智能鎖研發，安森美 (onsemi)已與 SoC/FPGA 原始設備制造商 (OEM) 展開深度合作。通過與 AMD 和 MakarenaLabs 聯合開發，一款 2D/3D 混合式智能鎖參考設計已正式推出，搭載了安森美的 AR0830 圖像傳感器。其中，RGB-IR 圖像傳感器可同時捕獲 2D 和 3D 數據，并將數據饋入處理/ML 引擎以實現人臉檢測和人臉識別功能。

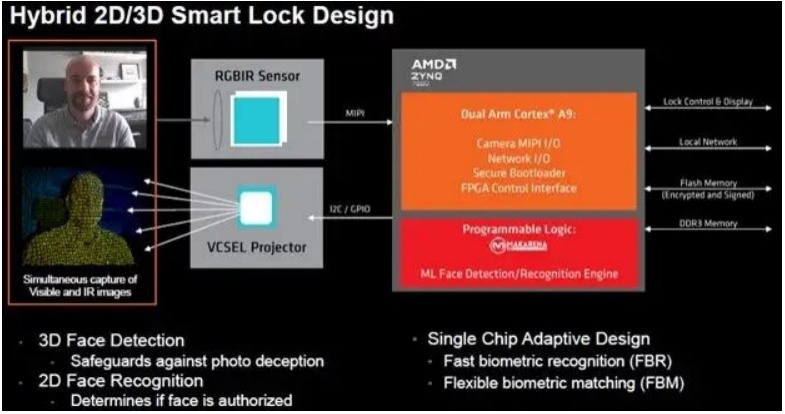

圖 1.2D/3D 混合式智能鎖設計(來源：AMD)

2D 數據會輸入 AI 模型進行分析，一方面判斷是否存在人臉，另一方面可與數據庫比對，驗證被檢測對象是否為授權用戶。3D 圖像則是判斷攝像頭前是否為真人的關鍵，可避免他人利用 2D 圖像實施偽造攻擊。

其中，來自 AR0830 圖像傳感器的 IR 3D 數據，會與垂直腔面發射激光器 (VCSEL) 投影儀配合，構建真實人臉的點云模型，為 3D 人臉重建提供支持。只有當 2D 與 3D 信息均驗證通過后，門鎖才會解鎖。

該參考設計可為開發階段提供便捷的智能鎖實現路徑，便于研發團隊在投入量產資源前完成方案驗證。而安森美的圖像傳感器，已預置設計這類智能鎖所需的硬件與軟件支持，可直接投入使用。

智能鎖正逐漸成為家庭與企業智能生態的核心組件，將安全防護、技術功能與用戶體驗融合于單一智能解決方案中。隨著生物識別認證技術的準確性與易用性不斷提升，智能鎖作為新一代安全基礎設施的普及率也在持續增長。圖像傳感器在采集數據方面發揮著關鍵作用，而圖像數據對基于 AI 的面部/行為檢測與識別而言不可或缺。

如今，依托圖像傳感器、SoC/FPGA 及 AI/ML 模型所提供的功能，門鎖廠商可將精力聚焦于應用層面的差異化開發，為自身解決方案注入智能屬性。

如需了解上述智能鎖參考設計的更多信息(含完整軟硬件要求)，可點擊閱讀原文查看詳情;若需獲取全套 AR0830 硬件開發套件及配套的 DevSuite軟件開發平臺以便開展系統評估，歡迎進入安森美官網查看。
