在電子世界中，每一臺智能設備的運行，都源自無數微小電子元件的協作。 而要讓這些元件準確地落位、焊接、導通，形成完整的電路系統，就必須依賴一項被稱為 SMT（Surface Mount Technology，表面貼裝技術） 的工藝。SMT并非簡單的“貼元件”，它是一條高度自動化、精度極高的制造路徑，是現代電子產品從藍圖變成現實的關鍵過程。本文將以專業視角，帶你全面了解——SMT的工藝流程到底是什么，它又是如何支撐起整個電子時代的。

一、SMT的本質：讓微觀制造成為可能

在理解工藝之前，首先要認識SMT的本質。SMT是通過將微型電子元件直接貼裝到電路板（PCB）表面的方式，來實現電路的構建與功能連接。與傳統的穿孔焊接不同，SMT不需要在PCB上鉆孔，而是依靠焊膏、貼裝、加熱、檢測等多個步驟，讓元件牢固“吸附”并“焊接”在電路板上。這項技術讓電子設備實現了從“大”到“小，從“慢”到“快”的跨越。它讓手機變得更薄、電腦更輕、設備更智能。但支撐這一切的，不是奇跡，而是嚴謹有序的工藝邏輯。

二、SMT工藝流程概覽：從空板到成品的精密旅程

一塊空白電路板，如何變成能驅動科技設備的核心部件？

1. 整個過程通常包括以下八個核心環節：錫膏印刷（Solder Paste Printing）

2.貼片（Component Placement）

3.回流焊接（Reflow Soldering）

4.光學檢測（AOI）

5.功能測試（FCT）

6.清洗與后處理

7.分板與包裝

8.品質追溯與數據分析

這些環節緊密銜接，缺一不可。每一步都影響最終產品的性能與穩定性。接下來，我們逐步深入每一個工序的核心要點。

三、錫膏印刷：精準的起點

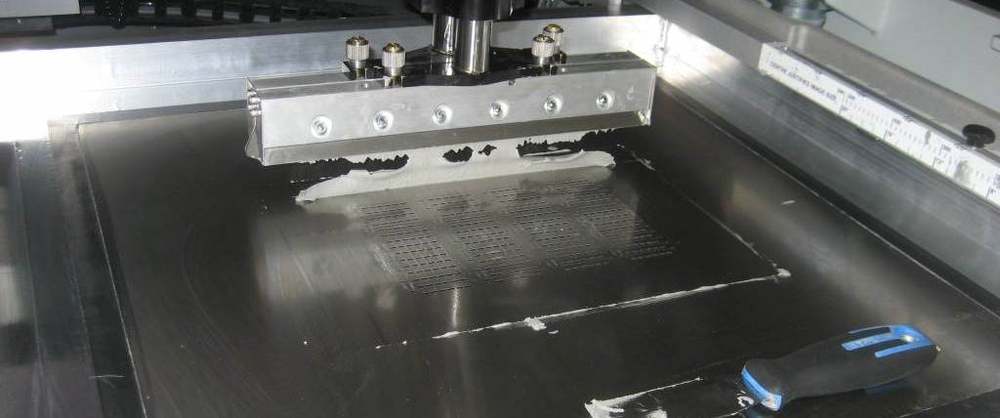

SMT流程的第一步是 錫膏印刷。錫膏的作用，相當于電子元件的“膠水”與“導體”。它決定了焊接是否牢固、信號傳導是否穩定。在這一環節，錫膏通過金屬鋼網精確地印刷到PCB的焊盤上。每一個焊盤位置、厚度、形狀都必須與設計嚴格匹配。任何一個印刷誤差，都會在后續貼裝與焊接中被放大，影響整個電路的可靠性。因此，錫膏印刷被稱為SMT的“首要精度關”。

四、貼片：速度與精度的融合

當錫膏印刷完成后，貼片機開始登場——這是一項考驗速度與精度的工序。機器通過高速吸嘴，將成百上千個電子元件以微米級精度貼放到對應焊盤位置。每一秒內，貼片機可以完成數十到上百個元件的精準貼裝。在這一過程中，貼裝角度、壓力、位置偏移等參數都受到嚴格控制。錯貼、漏貼、反向貼裝，都會導致電路無法正常工作。SMT工藝的自動化與精密度，在貼片環節被體現得最淋漓盡致。

五、回流焊接：讓連接“永久化”

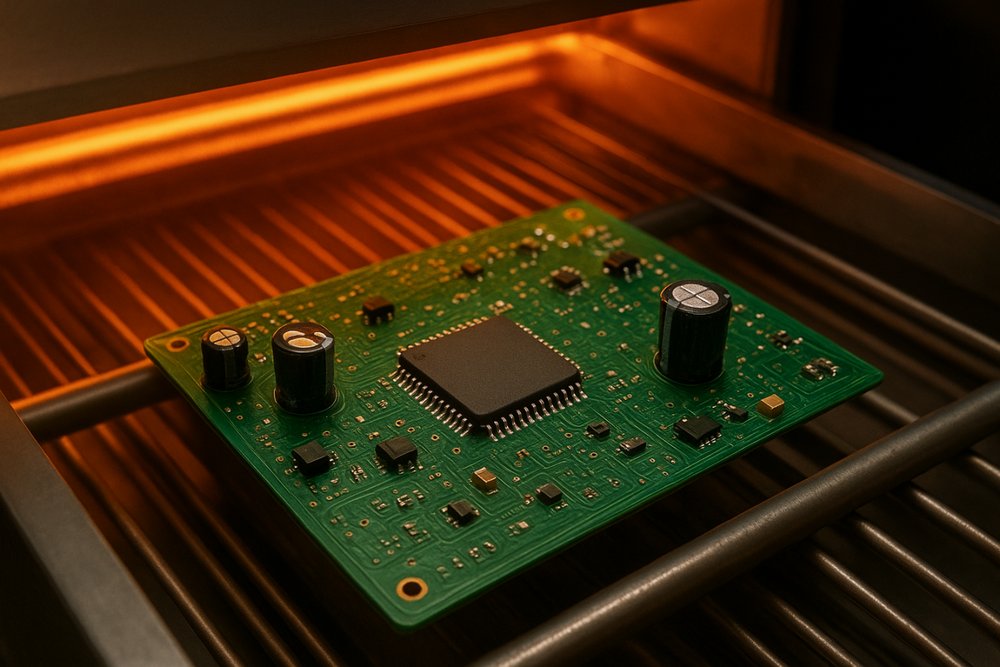

貼裝完成后，所有元件僅依靠錫膏暫時固定。要讓它們真正牢固，就必須經過 回流焊接（Reflow Soldering）。電路板被送入高溫爐中， 經歷“預熱—保溫—回流—冷卻”四個階段。當溫度至錫膏熔點時，焊膏中的金屬顆粒熔化，與元件焊盤結合，形成牢固的焊點。整個焊接過程的溫度曲線至關重要：溫度過低會焊不牢，過高則可能損傷元件。因此，回流焊不僅是“加熱”，更是一場受控的物理化學反應——它決定了電路連接的長期可靠性。

六、檢測與測試：確保每一塊電路板“健康無誤”

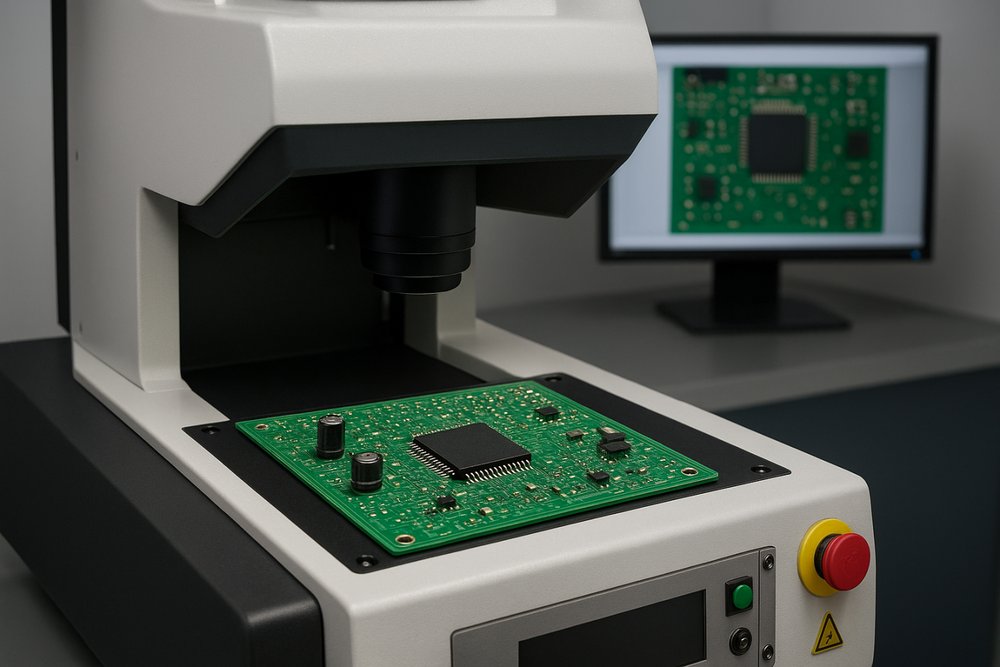

當焊接完成后，并不代表任務結束。接下來進入關鍵的質量檢測環節。最常見的檢測方式是 AOI（自動光學檢測）。系統通過高分辨率攝像頭掃描每一個元件與焊點，識別位置偏移、漏焊、虛焊、短路等問題。檢測合格后，還需要進行 功能測試（FCT）。這一階段驗證電路是否能正常導通、信號是否完整。在整個SMT流程中，檢測環節相當于“質量關卡”。它不僅是問題篩查，更是對制造過程的再確認。

七、后處理與分板：讓產品更完善

檢測通過的電路板，進入后處理階段。包括清洗殘余助焊劑、表面防護、分板等工序。尤其是在多聯板生產中，分板的精度決定了最終產品的外觀與完整度。每一條切線、每一個圓角，都必須符合規范，以免應力造成PCB變形。至此，一塊完整的電子電路板才算真正“誕生”。

八、數據與追溯：制造的智慧化延伸

現代SMT不僅僅是物理貼裝過程，它還包括對生產數據的實時采集與分析。通過數字化系統，制造者可以追蹤每一片電路板的元件批次、印刷參數、焊接曲線與檢測結果，實現全流程的可追溯性。這些數據讓制造過程更透明，也讓質量控制更具科學性。未來的SMT生產，將完全由數據驅動。

九、嘉立創SMT：自營PCBA一站式服務

在完成數據追溯與分析后，制造流程的價值需要通過更高效、更穩定、更透明的服務體系繼續延伸。嘉立創依托自營產線，提供從PCB制造、元器件采購到SMT貼片的一站式PCBA服務，提高了交付效率，保證了產品品質，讓研發團隊能夠在更短周期內完成從設計到小批量驗證的完整鏈路。

嘉立創自營SMT具備高度自動化的產能體系：擁有500+臺高速貼片機與300+條“貼檢一體”生產線，配套氮氣回流焊、3D AOI、3D X-ray與飛針測試等專業設備，確保全流程生產穩定、可控、可追溯。無論是單/雙面貼裝、DIP插件，還是高精密元件焊接，均能在嚴格工藝標準下完成。

在元器件方面，嘉立創提供免費存管及批量代購，為客戶節省供應鏈管理成本；同時由專屬客服進行全程跟進，使需求響應更高效，溝通更順暢。憑借自營體系帶來的透明流程與穩定工藝，嘉立創實現了真正意義上的一站式PCBA交付，為研發團隊有效降低成本、提升效率。

十、結語：每一塊電路板，都是工藝的杰作

從錫膏印刷到回流焊接，從檢測到分板， SMT工藝的每一個步驟，都蘊藏著精密控制與技術智慧。它讓微米級的元件排列成系統，讓抽象的電路邏輯變成現實，讓科技真正走進生活。而像 嘉立創SMT 這樣的智能制造平臺，則讓這項復雜的工藝變得簡單、高效、可信賴。它讓設計者專注于創意，讓制造成為實現創新的橋梁。SMT的每一次貼裝，都是現代制造精神的體現—— 精準、嚴謹、可靠。在這條看不見的工藝線上， 科技的靈魂，正在被一點一滴地焊接、連接、成形。
