IQ調制，也被稱為正交調制，是一種基礎的通信調制概念，主要用于無線通信系統中，如調頻調制(FM)、調相調制(PM)和正交振幅調制(QAM)等。

在IQ調制中，信號被分為兩路，即I路(同相分量)和Q路(正交分量)，這兩路信號分別經過各自的調制器進行調制。這兩路信號具有相同的頻率，但相位相差90度，一般使用sin和cos函數與I、Q兩路信號進行調制，然后再通過合路器合成一個復合信號。這種調制方式可以提高頻譜利用率，并通過將調制信息置于載波中的幅度、相位或者頻率來傳輸數據。

我們以IQ調制為例來講解模擬調制，IQ調制也叫做正交調制，數據分為兩路分別進行載波調制，兩路載波相互正交，l是in-phase(同相)，q是

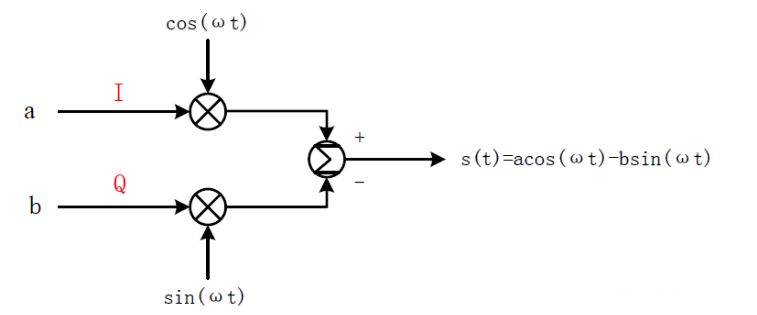

quadrature(正交)。IQ路信號是一路是0°，另一路是90°的正交信號，IQ調制原理如圖1.所示：

圖1.IQ調制原理圖

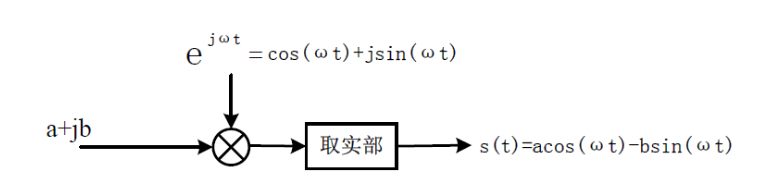

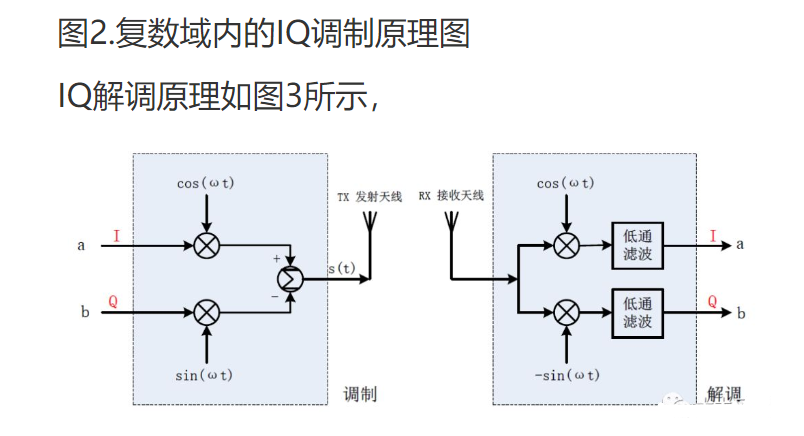

l路和Q路分別輸入兩個數據a，b，l路信號與cos(wt)相乘，Q路信號與sin(wt)相乘，之后再疊加在一起(Q路通常會乘-1)，輸出信號為s(t)。這個過程叫做IQ調制。在復數域用a+jb表示輸入信號，輸入信號與cos(wt)+jsin(wt)想乘后得到的實部即為輸出信號，如圖2所示

IQ調制器在無線電發送器中的應用尤為關鍵，它能夠以非常有序且精準的方式來更改信號的幅度和相位，以便對數據進行調制，或者將數據編碼到正弦波上。而IQ解調器則用于無線電接收器，用于從已調信號中剝離數據，使數據得到解譯。

IQ調制有哪些應用場景

IQ調制在多個通信領域具有廣泛的應用場景。首先，在無線通信系統中，IQ調制能夠?qū)崿F(xiàn)多載波調制技術，例如正交頻分復用(OFDM)技術。通過將大帶寬信號分成多個窄帶信號進行調制，這種技術可以有效提高信道的利用率和抗多徑干擾能力。此外，IQ調制也被廣泛應用于3G、4G和5G移動通信系統，以及無線局域網(Wi-Fi)技術中，提供高效的數據傳輸和更好的用戶體驗。

在數字電視、數字音頻等領域，IQ調制也發揮著重要作用，可以實現高清視頻、高保真音頻的傳輸。同時，在雷達、無線電等領域，IQ調制也扮演著重要的角色，可以實現高精度的信號處理和傳輸。

隨著通信技術的不斷發展，IQ調制技術也在不斷演進。未來，隨著5G、6G等新一代通信技術的到來，IQ調制技術將會更加廣泛地應用于無線通信系統中，實現更高的數據傳輸速率和更可靠的通信質量。同時，隨著人工智能、物聯網等新興技術的快速發展，IQ調制技術也將會在更多的領域得到應用，為各種智能設備之間的互聯互通提供支持。

?IQ正交調制器?是一種將基帶信號調制到射頻載波的設備，主要用于無線通信系統中。它的核心功能是將基帶信號(即I和Q信號)與載波進行正交調制，生成所需的射頻信號。

IQ正交調制器的基本原理

IQ正交調制器主要由兩部分組成：IQ基帶發生器和IQ混頻器。IQ基帶發生器產生I和Q信號，這兩個信號是相位相差90度的正弦波，分別代表“同相”(I)和“正交”(Q)?；祛l器則將這些信號與載波信號進行混合，生成最終的射頻信號。通過改變I和Q信號的振幅，可以實現不同的調制方式，如調幅、調頻或調相?12。

IQ正交調制器的應用場景

IQ正交調制器廣泛應用于各種無線通信系統中，特別是在直接上變頻(零中頻調制)中表現優異。它被廣泛應用于蜂窩移動通信、WLAN、UWB超通信系統、藍牙、GPS等系統中。由于直接上變頻發射機結構簡單，省去了第二本振、中頻濾波器和混頻器，從而降低了成本、體積和功耗?2。

IQ正交調制器的優缺點

?優點?：

?高相位精度?：能夠提供較高的相位精度和幅度平衡，適合高精度的通信需求。

?簡化結構?：在直接上變頻應用中，簡化了發射機結構，降低了成本和功耗。

?缺點?：

?非理想因素?：由于非理想因素(如本振泄漏和邊帶抑制問題)，輸出信號可能產生失真，影響通信質量。為了確保通信質量，需要對IQ調制器的射頻性能進行全面測試?2。

?相位調制器的工作原理?基于電光效應、光彈效應和液晶的電控雙折射效應。這些效應通過改變光信號的相位來實現對光信號的調制。?1?電光效應?：在電光材料中，外加電場會改變材料的光學性質，如折射率，從而改變光信號的相位。這是電光相位調制器的工作原理。

?光彈效應?：當介質中存在彈性應力或應變時，其光學性質(如折射率)會發生變化。光彈調制器利用這一原理，通過施加周期性高壓信號，使介質產生振動，從而周期性改變其折射率，實現相位調制。

?液晶的電控雙折射效應?：液晶分子在未加電壓時呈現自然排列，其雙折射率決定了光信號的相位延遲。當外加電壓高于閾值電壓后，液晶分子會根據所加電壓改變排列方向，進而改變折射率，實現相位調制。

?相位調制器的應用場景?包括光通信系統、光傳感、光測量和光計算等領域。在光通信系統中，相位調制器通過改變光信號的相位實現對光信號的編碼和解碼，這是光通信中的基礎操作。此外，相位調制器還可以通過調整相位延遲量實現對光信號的放大或衰減，從而優化信號質量。結合其他光學器件，相位調制器可以實現光信號的開關和路由功能，為光網絡的靈活配置提供可能。
