三極管電路的分析方法主要包括直流電路分析、交流電路分析、元器件作用分析、修理識圖方法及基極偏置電路分析。

三極管的驅動電路分析是一個復雜但關鍵的過程，它涉及對三極管工作原理的深入理解，以及其在電路中的具體應用。本文將從三極管的基本概念、工作原理、驅動電路設計、工作狀態分析以及實際應用等方面進行詳細探討。

三極管的基本概念

三極管，全稱半導體三極管，也稱為雙極型晶體管或晶體三極管，是一種控制電流的半導體器件。它主要由三個區域——發射區、基區和集電區構成，通過兩個PN結(發射結和集電結)將它們分隔開。根據結構的不同，三極管可分為NPN型和PNP型兩種。NPN型三極管的發射區和集電區是N型半導體，基區是P型半導體;而PNP型則相反，發射區和集電區是P型半導體，基區是N型半導體。

三極管的工作原理

三極管的工作原理基于載流子的傳輸和放大作用。當在基極和發射極之間加上正向電壓時，發射區的多數載流子(電子或空穴)會擴散到基區，形成發射極電流。由于基區很薄且摻雜濃度較低，這些載流子在基區內擴散時，部分會被集電區的高電勢吸引，通過集電區流出，形成集電極電流。重要的是，集電極電流的大小不僅與發射極電流有關，還受基極電流的控制。當基極電流發生微小變化時，集電極電流會產生較大的變化，從而實現電流的放大作用。

三極管的驅動電路設計

1. 偏置電路

在設計三極管的驅動電路時，首先需要確定其偏置電路。偏置電路用于為三極管提供合適的靜態工作點，以確保其能夠正常工作。對于NPN型三極管，常用的偏置電路包括固定偏置電路、分壓式偏置電路等。固定偏置電路通過在基極與地之間串聯一個電阻來提供基極電流，但這種方法穩定性較差。分壓式偏置電路則通過在基極與電源之間接入一個分壓電阻網絡，以提供更加穩定的基極電流。

2. 驅動信號

驅動信號是控制三極管工作狀態的關鍵因素。在數字電路中，驅動信號通常為高電平或低電平信號，用于控制三極管的導通或截止。在模擬電路中，驅動信號可能是連續變化的電壓或電流信號，用于實現信號的放大或處理。

3. 負載電路

負載電路是三極管驅動電路的輸出部分，用于將三極管的輸出電流或電壓轉換為所需的功率或信號形式。負載電路的設計需根據具體應用需求進行，例如，在功率放大電路中，負載電路可能包括揚聲器、電機等;在信號處理電路中，負載電路可能包括濾波器、放大器等。

三極管的工作狀態分析

三極管在電路中主要表現出三種工作狀態：截止?fàn)顟B(tài)、放大狀態和飽和狀態。

1. 截止?fàn)顟B(tài)

當加在三極管發射結的電壓小于PN結的導通電壓時，三極管處于截止?fàn)顟B(tài)。此時，基極電流為零，集電極電流和發射極電流也都為零。三極管失去了電流放大作用，相當于一個斷開的開關。

2. 放大狀態

當三極管發射結正偏、集電結反偏時，三極管進入放大狀態。此時，基極電流對集電極電流的控制作用顯著增強，集電極電流隨基極電流的變化而變化。三極管通過放大基極電流的變化來放大輸入信號，實現信號的增強和處理。

3. 飽和狀態

當三極管發射結和集電結都正偏時，三極管進入飽和狀態。此時，即使基極電流繼續增大，集電極電流也不會再顯著增大。三極管相當于一個閉合的開關，其輸出電壓接近電源電壓或地電位。

直流電路分析

分析直流工作電壓在三極管各電極(集電極、基極、發射極)的分布路徑，需將電容視為開路(因隔直特性)。

關鍵步驟：

找出三極管符號并定位基極;

確定基極與電源端、地端相連的元器件(如電阻RB1、RB2);

分析基極電流回路(如VCC→RB1→基極→發射極→RE→地端)。 ?

交流電路分析

跟蹤交流信號的傳輸路徑，明確信號輸入、放大、輸出環節及元器件作用(如耦合電容僅傳輸信號，三極管負責放大)。

需區分信號在電路中是否被放大、衰減或補償。 ?

元器件作用分析

根據元器件特性(如電容隔直通交、電阻限流)判斷其在電路中的功能。

簡化分析：掌握常見元器件作用后，無需逐一詳細分析。 ?

修理識圖方法

針對故障現象，重點分析關鍵元器件(如三極管、偏置電阻)的開路、短路等故障對直流/交流電路的影響。

測試點：?jiǎn)渭?jí)放大器需測量集電極、基極、發射極的直流電壓。 ?

基極偏置電路分析

核心步驟：

定位基極并識別與電源、地端相連的元器件;

忽略電容，僅分析電阻構成的偏置回路;

確定基極電流路徑及偏置電壓穩定性。 ?

1、直流電路分析方法

直流電路是三極管電路分析的基礎，主要關注三極管在靜態工作點處的電壓和電流值。

①確定三極管的型號及參數：了解三極管的電流放大系數、類型(NPN或PNP)等;

②測量或計算各極電壓和電流：使用萬用表或電路仿真軟件測量或計算各極的電壓和電流值;

③驗證三極管的工作狀態：確保三極管處于放大狀態，避免進入飽和或截止區。

2、交流電路分析方法

主要研究三極管在交流信號作用下的動態行為，包括頻率響應、相位偏移等。

①建立交流等效電路：使用小信號模型表示三極管，簡化交流信號下的分析;

②計算動態參數：利用交流分析的等效電路，計算電壓和電流的幅度和相位;

③分析性能指標：根據計算結果，分析三極管的頻率響應、增益、相位等性能指標。

3、元器件作用分析方法

主要關注電路中各個元器件對三極管電路性能的影響

①閱讀元器件數據手冊：了解各個元器件的電氣特性和物理意義;

②確定元器件的作用：根據電路圖和實際應用需求，確定各個元器件在電路中的作用;

③優化元器件參數：通過調整元器件的參數，優化三極管電路的性能指標，如增益、帶寬等。

4、修理識圖方法

是一種專門針對三極管電路故障排除的分析方法，通過閱讀電路圖，理解電路的工作原理，并找出可能的問題部位。

①熟悉電路圖：閱讀和理解電路圖，了解三極管電路的工作原理和信號流程;

②分析關鍵點：關注關鍵點如電源、地線、信號輸入輸出等處的電壓和電流值;

③查找異?，F(xiàn)象：通過測量或仿真，查找異常的電壓或電流值，確定故障部位;

④修復故障：根據故障部位，更換損壞的元器件或調整電路參數，修復故障。

5、三極管基極偏置電路分析方法

是專門針對三極管基極偏置電路的分析，主要關注基極電流的控制和放大作用，及偏置電路對三極管性能的影響。

①了解偏置類型和組成：確定基極偏置電路的類型和組成元件，如電阻、電容等;

②分析偏置作用：研究偏置電路對基極電流的控制和調節作用，以及如何影響三極管的放大性能;

③考慮性能影響：考慮偏置電路對三極管頻率響應、噪聲系數等性能的影響;

④優化偏置參數：根據實際應用需求，優化偏置電路的參數，提高三極管電路的性能。

三極管在工作時，存在靜態和動態兩種狀態。在無信號輸入時，三極管所處的直流工作狀態被定義為靜態，此時流經各極的電流被稱為靜態電流。而當交流信號被加入三極管后，其工作電流將發生變化，進入交流工作狀態，即動態狀態。對于三極管電路的分析，通常需要遵循四個步驟：首先進行直流電路的分析，接著是交流電路的分析，然后是元器件的識別，最后是修理識圖。

1. 直流電路的分析方法

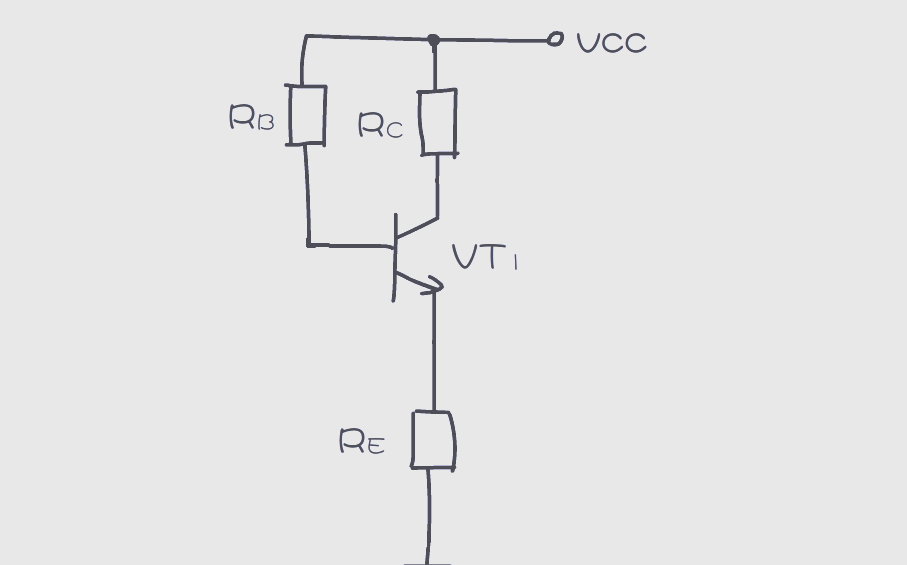

當直流工作電壓施加于三極管的各個電極時，電流會通過兩條主要的直流電路：一條是連接三極管集電極與發射極的電路，另一條是基極的直流電路。通過詳細分析這兩條電路，我們可以清晰地了解到直流工作電壓是如何具體作用于集電極、基極和發射極的。以放大器為例，其直流電路的分析主要聚焦于圖示的三個關鍵部分。

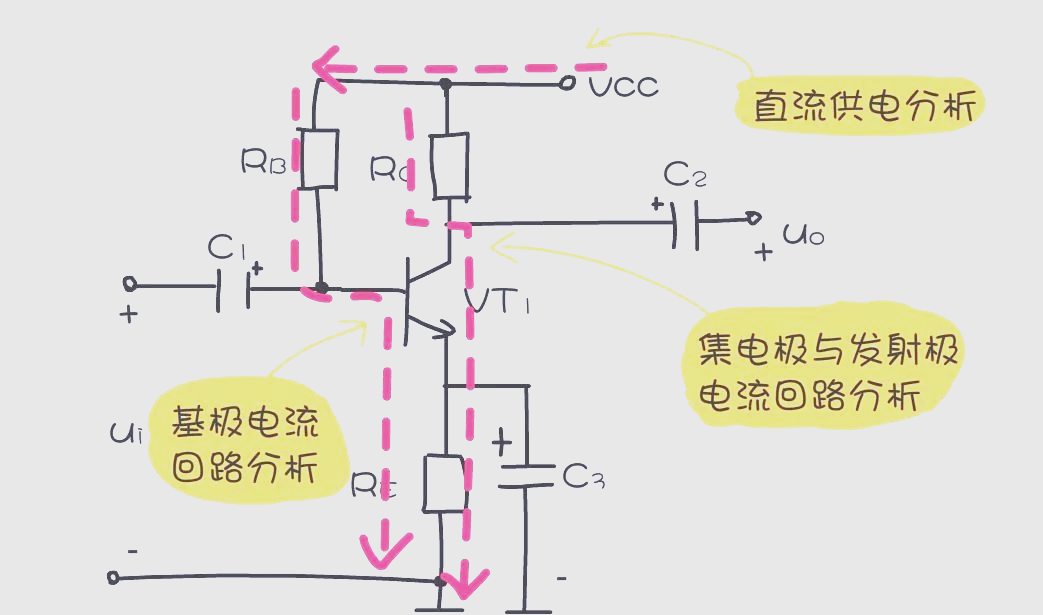

在分析三極管的直流電路時，我們可以忽略電路中的電容，因?yàn)樗鼈兙哂懈糁绷鞯奶匦?，將其視為開路。這樣，原先的電路可以簡化為一個直流等效電路，如圖所示。利用這個等效電路，我們可以更加簡便地進行直流電路的分析。

2、交流電路分析方法

交流電路分析的核心在于探究交流信號的傳輸路徑。這涉及到信號從何處進入放大器，經過哪些電子元件，以及最終從何處離開放大器。以下是一張交流信號傳輸路徑分析的示意圖，有助于我們更清晰地理解這一過程。

此外，我們還需要深入剖析信號在傳輸過程中所經歷的各種處理。這包括信號在哪些環節得到了放大，哪些環節發生了衰減，哪些環節既無放大也無衰減，以及信號是否獲得了相應的補償。

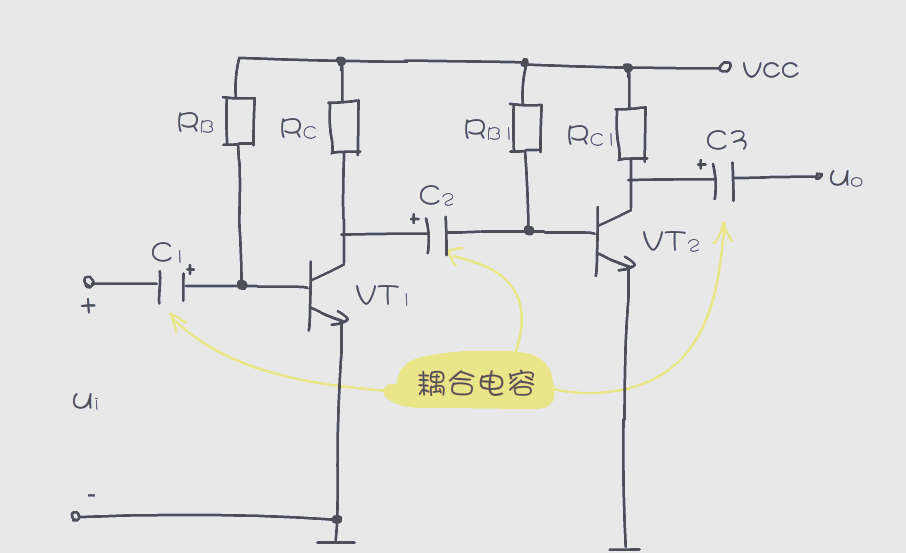

以圖示電路為例，信號依次經過C1、VT1、C2、VT2和C3。其中，C1、C2和C3作為耦合電容，僅負責將信號順暢地傳輸至下一級電路，并不對信號進行放大或衰減。而VT1和VT2則對信號起到了顯著的放大作用。

3. 元器件作用分析方法

在深入剖析信號傳輸過程時，我們需詳細了解每個元器件的作用。以圖示電路為例，信號依次經過C1、VT1、C2、VT2和C3。其中，C1、C2和C3作為耦合電容，它們的主要任務是確保信號能夠無障礙地傳遞至下一級電路，而并不直接參與信號的放大或衰減。相反，VT1和VT2這兩個元器件則對信號產生了顯著的放大效果。通過這種逐一分析的方法，我們可以更清晰地理解信號在傳輸過程中所經歷的各種變化。

4、把握元器件特性，關鍵在于電路分析

在深入剖析電路時，我們必須緊密結合元器件的固有特性。以耦合電容為例，它們?cè)试S交流信號順暢通過，同時阻斷直流通路，這是基于電容的隔直通交特性。這種特性使得我們能夠更準確地理解信號在電路中的傳輸與變化。

5、深入理解元器件在電路中的具體作用

在電路分析的過程中，我們需要對每個元器件的功能有深入的了解。通常，每個元器件都會在電路中發揮其特定的作用，盡管有時一個元器件可能會承擔兩種功能。然而，為了準確分析電路，我們必須清晰地把握每個元器件的具體角色和功能。

6、簡化元器件分析的方法

在深入理解元器件在電路中的具體作用后，我們可以采用簡化的分析方法。這意味著，無需對每個元器件都進行詳盡的分析，特別是在掌握某些關鍵元器件的作用后。例如，對于耦合電容，一旦我們理解了其在電路中的作用，便無需再對每個耦合電容進行逐一分析。圖示即為耦合電容的分析示意圖，幫助我們更直觀地理解其功能。

7、修理識圖的方法與關鍵

修理識圖是檢修電路故障的重要環節，它要求在深入理解電路工作原理的基礎上進行。在故障現象明確的情況下，我們可以有針對性地選擇電路中的元器件進行分析，而不必對每個元器件都進行詳盡的故障排查。

在分析過程中，我們首先需要找出電路中的核心元器件，并假設它們可能出現的故障類型，如開路、短路、阻值變化等。然后，通過分析這些故障對直流電路和交流電路的影響，我們可以推理出可能的故障所在。

修理識圖的關鍵在于準確找出電路中的關鍵測試點，這些測試點能夠幫助我們更有效地定位和解決問題。

8、單級放大器的關鍵測試點

在單級放大器中，三極管是核心元器件，其性能直接影響到整個電路的工作狀態。因此，在修理識圖過程中，我們需要特別關注三極管的關鍵測試點，以確保能夠準確判斷其工作狀態，從而為后續的故障排查和修復提供有力支持。

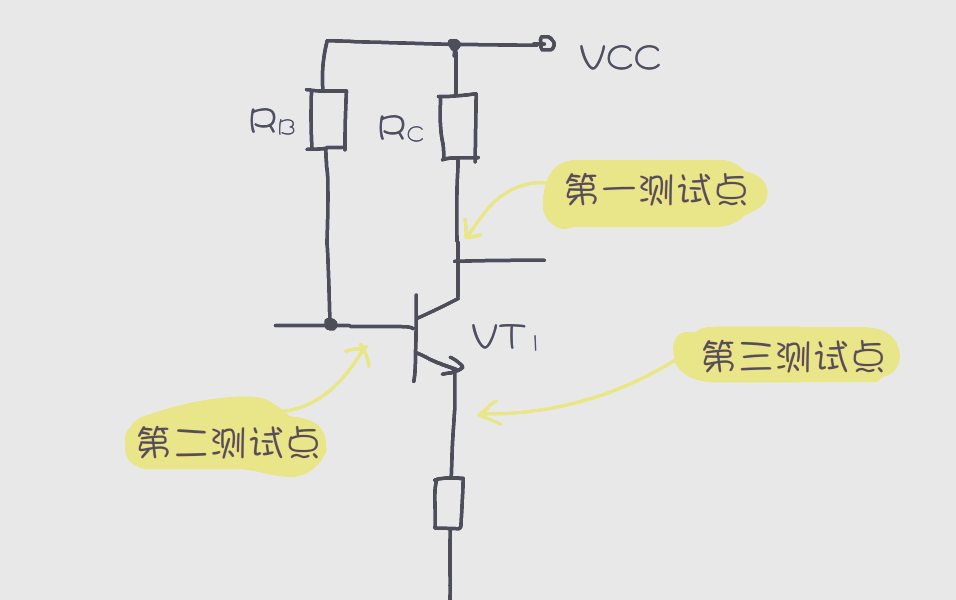

在單級放大器中，三極管的關鍵測試點至關重要。這些測試點主要用于測量三個電極的直流工作電壓。首先，我們應關注集電極，它是首個需要測試的點。接下來是基極，同樣需要進行詳細的測量。最后，發射極作為第三個測試點，也需要我們仔細地進行電壓測量。通過這些關鍵測試點的測量，我們可以有效地判斷三極管的工作狀態，為進一步的故障排查和修復奠定堅實基礎。

集成電路中，電源引腳、輸入信號引腳以及輸出信號引腳都是至關重要的測試點。這些測試點不僅關系到集成電路的正常工作，還為我們提供了判斷其性能狀態的重要依據。在測試過程中，應確保這些關鍵點的電壓、電流等參數在合理范圍內，以確保集成電路的穩定性和可靠性。

9、三極管基極偏置電路的深入剖析

在集成電路中，三極管基極偏置電路的分析往往是一項具有挑戰性的任務。然而，通過掌握一些有效的電路分析方法，我們可以更輕松地理解和剖析基極偏置電路的工作原理。這些方法不僅有助于我們深入掌握集成電路的工作機制，還能為我們的工作帶來更多的便利和效率。

1、首要步驟是識別電路中的三極管電路符號，并確定基極的位置，因?yàn)榛鶚O是分析基極偏置電路的核心。

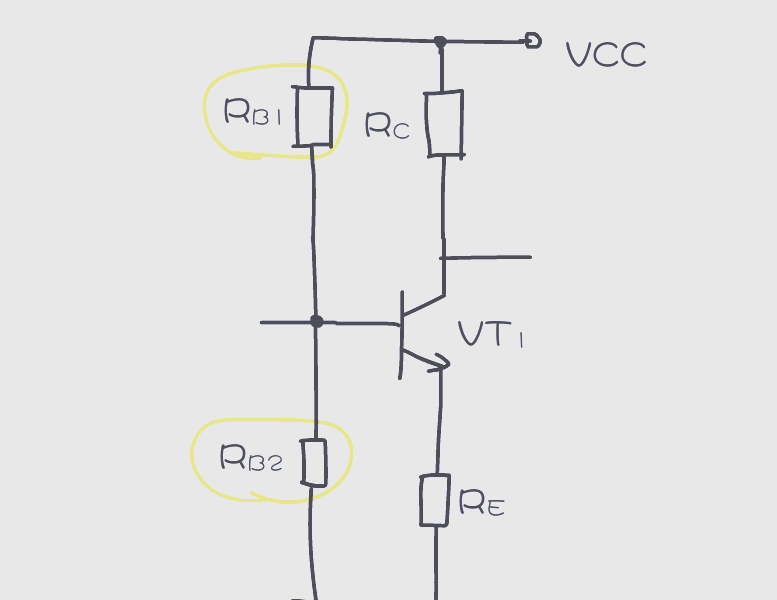

2、接下來，圍繞基極，我們需要找出所有與基極和電源端相連的元器件，例如電路中的RB1，同時，也要找出與基極和地端相連的元器件，如電路中的RB2。這些元器件共同構成了基極偏置電路的主要部分。

在分析基極直流偏置電路時，我們需要仔細區分哪些元器件可能構成偏置電路。雖然電阻器可能參與偏置電路的構成，但電容器由于其隔直作用，在直流分析時可視作開路，因此不必納入考慮。這樣，我們可以更專注于找出那些真正影響基極偏置的元器件。

3、第三步：在確定了偏置電路中的元器件之后，我們接下來要分析基極電流的回路。這個回路的基本路徑是：直流工作電壓VCC通過偏置電阻RB1流向VT1的基極，然后經過VT1的發射極，再經過發射極電阻RE回到地端。
