納祥科技臺掛兩用暖風機方案：極簡電路設計如何降低故障率與成本？
時間：2025-11-28 09:23:16
關鍵字：
方案開發
電子方案
暖風機方案
納祥科技
手機看文章
掃描二維碼
隨時隨地手機看文章
[導讀]納祥臺掛兩用暖風機方案，基于PTC陶瓷發熱技術，其核心部件有電源IC、小風扇、發熱絲、電壓切換開關等，通過機械旋鈕直接切換串聯電阻網絡調整電壓，省去電磁元件
隨著生活品質提升，用戶對取暖設備需求更精細，既要求即開即熱高效制暖，又兼顧安全節能與空間美學。

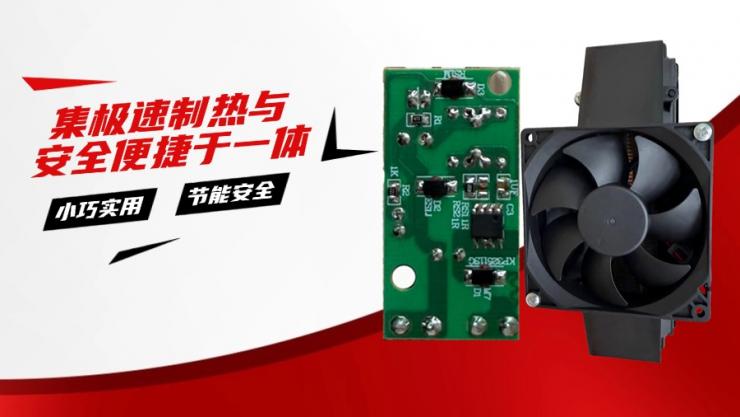

傳統暖風機存在體積笨重、安全隱患、安裝方式單一等問題。納祥科技為本次客戶打造的臺掛兩用暖風機方案，集極速制熱與安全防護于一體，外圍簡潔，生產成本可控，精準滿足現代家居與小型辦公環境需求。
（一）方案概述

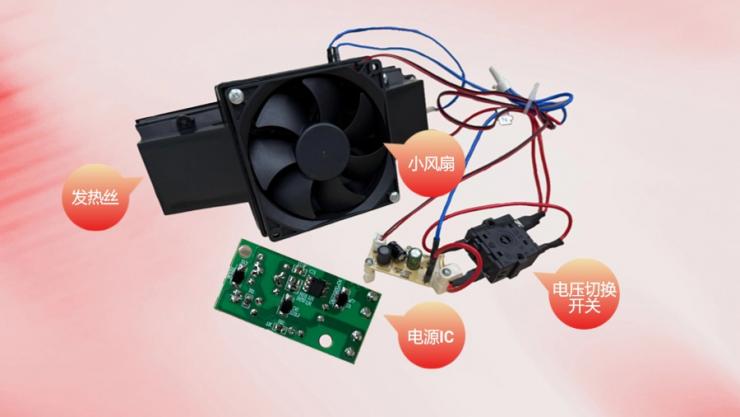

本方案基于PTC發熱技術，其核心部件有電源IC、小風扇、發熱絲、電壓切換開關等，通過旋轉開關實現“常溫”、“低熱”（800-1000W）、“高熱”（2000W）3檔調節與關機。
其核心優勢在于：
?極簡電路設計：通過機械旋鈕直接切換串聯電阻網絡調整電壓，省去電磁元件，降低故障率與成本。
?PTC自限溫保護：PTC發熱絲具備自動控溫功能，遇高溫時電阻增大、功率下降以防過熱；
?安全防護：無明火設計，內置多重過熱保護與阻燃材料。
?操作簡單：機械式旋轉開關，經久耐用，一目了然。
（二）方案原理

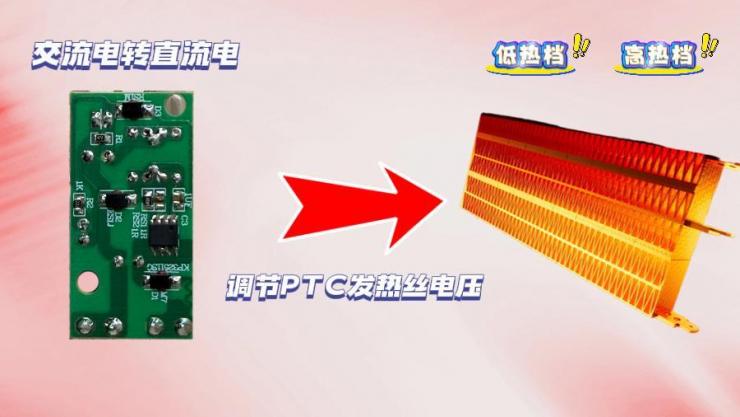

方案接入220V交流電后，電源IC轉為低壓直流供電。旋轉開關通過切換電阻網絡調節PTC發熱絲電壓：低熱檔半功率工作，高熱檔滿負荷制熱。PTC隨溫度升高自動增大電阻限流防過熱。
當用戶旋轉開關至不同檔位時：
??關：整個電路斷開，所有部件不工作。
??常溫：僅風扇電機回路接通，空氣流通但不加熱。
??低熱：風扇電機回路 + PTC發熱體半功率回路接通。
??高熱：風扇電機回路 + PTC發熱體全功率回路接通。
（三）功能模塊詳解
①電源管理模塊：電源IC，將AC 220V轉換為穩定的12V/0.5A低壓直流電，為控制電路和其他部件供電，具備過壓、過流保護。
②主控與驅動模塊：旋轉開關、驅動電路，接收用戶指令，根據檔位調整輸出到 PTC 發熱絲和小風扇的電壓。
③風扇送風模塊：低噪聲小風扇，強制對流，將PTC產生的熱量快速、均勻地送出。
④PTC加熱模塊：發熱絲為核心發熱元件，通電后迅速升溫，由風扇將熱量吹出。
⑤安全防護模塊：溫度傳感器、保險絲、阻燃外殼等，防止短路造成的電流過大。
（四）方案演示
下面，我們將為您展示本方案——

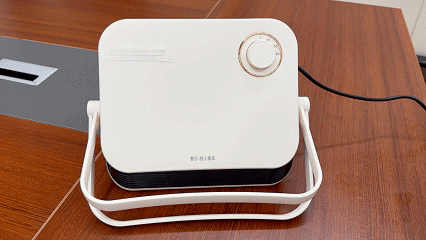

①接入電源后，旋轉開關進入常溫檔

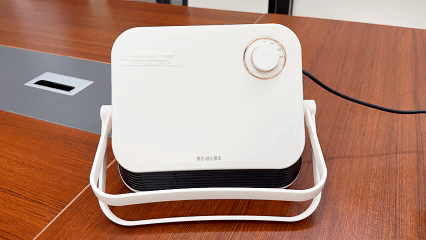

②再次旋轉開關，按需選擇低熱檔、高熱檔
（五）方案總結
本方案是一款高度集成化、智能化的安全取暖方案，它利用PTC發熱絲自限溫特性，結合電子控制技術與安全設計，平衡了性能、安全與體驗，適用于浴室、客廳、臥室、辦公室等多種場所。
我們現將提供完整的方案技術支持與迭代，歡迎您與我們深入交流與探討。
