1，組成

ZYNQ上面移植Linux操作系統包括四個部分，uboot,devicetree,kernel,ramdisk.

其中uboot類似于bios，負責對設備進行簡單的初始化，devicetree以樹的形式對zynq相連的硬件設備進行描述，kernel是加載的操作系統內核，ramdisk是操作系統啟動之后掛載的文件系統。

2，啟動過程

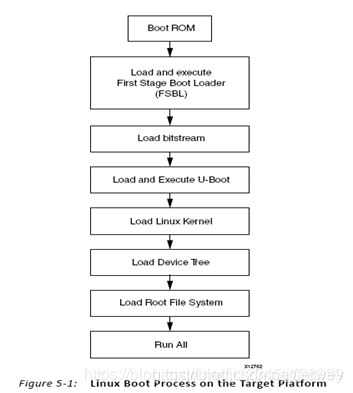

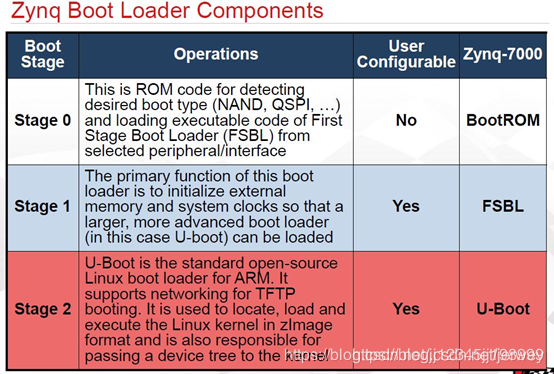

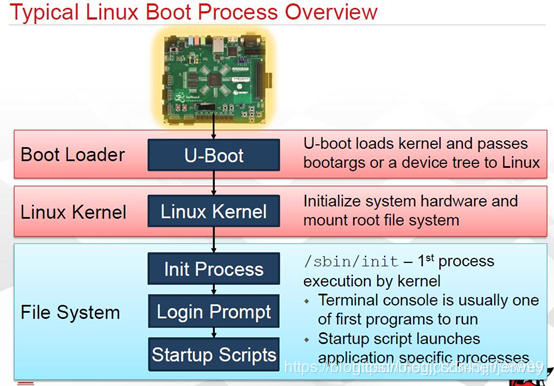

移植操作系統后zynq的啟動過程如下，首先加載bootrom（zynq中自帶，用戶無法修改），然后執行fsbl（這個根據硬件在sdk中創建），然后執行uboot，uboot會將kernel、devicetree和ramdisk載入ddr，跳轉到內核入口處執行，這樣linux就啟動了

對bootrom、fsbl和uboot詳細描述如下

3，uboot設置

uboot可以從xilinx 官方github上面下載，地址是？

主要修改下面幾個地方：http://xilinx.eetrend.com/content/2019/100018437.html

4，devicetree設置

devicetree源文件可以從xilinx官方下載，地址：https://github.com/Xilinx/device-tree-xlnx/releases

將dtsi,dts文件拷入linux系統下，使用dts工具制作devicetree.dtb文件。

如果需要修改devicetree文件。

可以通過dtc工具轉換為可讀文件dts，當對dts修改完成后，再次使用dtc工具編譯產生devicetree.dtb即可。

5, 文件系統配置

在文件系統中，如果需要添加用戶自定義的shell腳本或可執行程序，可以放在/usr/bin目錄下。如果要設置系統自啟動項，可以在/etc/rc5.d中增加shell腳本。

這里進行了IP地址的配置 cd /home/root ;ifconfig eth0 192.168.x.x

6，內核配置

內核可以從xilinx官方git下載，地址：

目前l(fā)inux內核中已經集成了常見的驅動，驅動源碼位于drivers文件夾下。針對內核的修改位于 arch\arm\configs\xilinx_zynq_defconfig文件中，該文件中定義了內核所包含的驅動程序

7， 常見驅動

8，啟動文件制作

知識點

PetaLinux (UG1144).

PetaLinux工具集是一個嵌入式Linux系統開發工具包。它提供了一個多方面的Linux工具流，可以為Xilinx Zynq設備(包括Zynq UltraScale+設備)的Linux操作系統提供完整的配置、構建和部署環境。

PetaLinux工具設計中心提供特定于PetaLinux工具的信息和文檔鏈接。

Bootgen

Xilinx®FPGA和片上系統（SoC）設備通常具有多個硬件和軟件二進制文件，用于引導它們按設計和預期工作。這些二進制文件可以包括FPGA比特流、固件映像、引導加載程序、操作系統和用戶選擇的應用程序，這些應用程序可以用非安全和安全的方法加載

Bootgen 是一個 Xilinx 工具，可以將二進制文件縫合在一起并生成設備引導映像。Bootgen 定義了多個屬性、屬性和參數，這些屬性和參數是在創建用于 Xilinx 設備的引導映像時輸入的。(UG1283)

BootROM

Bootrom（或Boot ROM）是嵌入處理器芯片內的一小塊掩模ROM或?qū)懕Ｗo(hù)閃存。它包含處理器在上電或復位時執行的第一個代碼。根據某些帶式引腳或內部保險絲的配置，它可以決定從哪里加載要執行的代碼的下一部分以及如何或是否驗證其正確性或有效性。有時它可能包含其他功能，可能在引導期間或之后由用戶代碼使用。

引導程序

Bootloader 就是在操作系統內核運行之前運行的一段程序，它類似于 PC機中的 BIOS 程序。通過這段程序，可以完成硬件設備的初始化，并建立內存空間的映射圖的功能，從而將系統的軟硬件環境帶到一個合適的狀態，為最終調用系統內核做好準備。通常，Bootloader 是嚴重地依賴于硬件實現的，特別是在嵌入式中。

Bootloader 的操作模式。大多數Bootloader 都包含兩種不同的操作模式：“啟動加載”模式和“下載”模式。

啟動加載模式：這種模式也稱為“自主”模式。也就是 Bootloader 從目標機上的某個固態存儲設備上將操作系統加載到 RAM 中運行，整個過程并沒有用戶的介入。這種模式是嵌入式產品發布時的通用模式。

下載模式：在這種模式下，目標機上的 Bootloader 將通過串口連接或網絡連接等通信手段從主機（Host）下載文件，比如：下載內核映像和根文件系統映像等。從主機下載的文件通常首先被 Bootloader 保存到目標機的 RAM 中，然后再被 Bootloader 寫到目標機上的FLASH 類固態存儲設備中。Bootloader 的這種模系統是在更新時使用。工作于這種模式下的Bootloader 通常都會向它的終端用戶提供一個簡單的命令行接口。

Bootloader負責查找和加載應該在芯片上運行的最終操作系統或固件。與bootrom的一個主要區別是它通常在可寫閃存中，可以更換或升級。

有時bootrom可以執行引導加載程序的工作。例如，OMAP的bootrom足夠復雜（它可以解析FAT32?。?，你可以加載它并直接啟動Linux內核。

但是，在許多情況下，使用單獨的引導加載程序，或者因?yàn)閎ootrom不夠（或不存在），或者因?yàn)樾枰~外的靈活性。它可以非常簡單（從RAM中的固定閃存位置加載內核并跳轉到它），或者可能更復雜。例如， 的U-Boot 就像一個迷你操作系統本身 - 它有一個控制臺，一些命令，允許你打破啟動過程，例如修改內核命令行參數，甚至從不同的位置（SD / MMC或USB）加載內核，運行一些測試等等。

當您擁有或多或少?gòu)?fù)雜的操作系統時，通常會使用引導加載程序，在啟動之前可能需要進行一些設置。

在最簡單的芯片上可能根本沒有引導ROM或引導加載程序 - 它們只是嘗試從固定的啟動地址獲取和執行指令。事實上，今天大多數x86芯片都是這樣工作的 - 他們只是開始在FFFFFFF0上執行代碼，期望芯片組已經映射了那里的BIOS閃存芯片。在這里，您可以說BIOS是引導加載程序（盡管它也為操作系統提供服務，類似于bootrom）。
