Nov. 25, 2025 ---- 根據TrendForce集邦咨詢最新研究，AI HPC(高效能運算)對異質整合的需求依賴先進封裝達成，其中的關鍵技術即是TSMC(臺積電)的CoWoS解決方案。然而，隨著云端服務業者(CSP)加速自研ASIC，為整合更多復雜功能的芯片，對封裝面積的需求不斷擴大，已有CSP開始考量從TSMC的CoWoS方案，轉向Intel(英特爾)的EMIB技術。

TrendForce集邦咨詢表示，CoWoS方案將主運算邏輯芯片、存儲器、I/O等不同功能的芯片，以中介層(Interposer)方式連結，并固定在基板上，目前已發展出CoWoS-S、CoWoS-R與CoWoS-L等技術。隨著NVIDIA(英偉達) Blackwell平臺2025年進入規模量產，目前市場需求已高度傾向內嵌硅中介層的CoWoS-L，NVIDIA下世代的Rubin亦將采用，并進一步推升光罩尺寸。

AI HPC需求旺盛導致CoWoS面臨產能短缺、光罩尺寸限制，以及價格高昂等問題。TrendForce集邦咨詢觀察，除了CoWoS多數產能長期由NVIDIA GPU占據、其他客戶遭排擠，封裝尺寸以及美國制造需求，也促使Google(谷歌)、Meta等北美CSP開始積極與Intel接洽EMIB解決方案。

TSMC挾技術優勢主導先進封裝前期市場，Intel以面積、成本優勢應戰

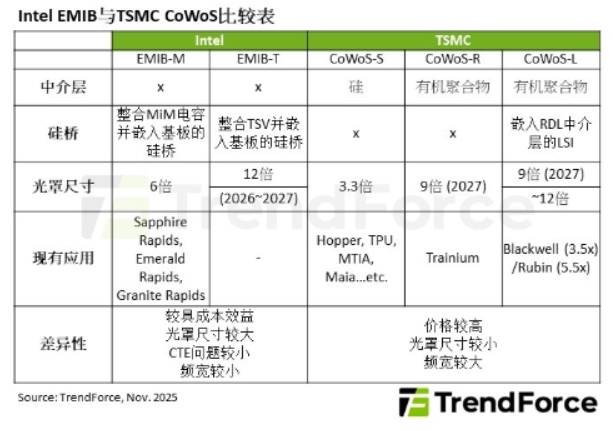

相較于CoWoS，EMIB擁有數項優勢：首先是結構簡化，EMIB舍棄昂貴且大面積的中介層，直接將芯片使用內嵌在載板的硅橋(Bridge)方式進行互連，簡化整體結構，相對于CoWoS良率更高。其次是熱膨脹系數(Coefficient of Thermal Expansion, CTE)問題較小，由于EMIB只在芯片邊緣嵌硅橋，整體硅比例低，因此硅與基板的接觸區域少，導致熱膨脹系數不匹配的問題較小，較不容易產生封裝翹曲與可靠度挑戰。

EMIB在封裝尺寸也較具優勢，相較于CoWoS-S僅能達到3.3倍光罩尺寸、CoWoS-L目前發展至3.5倍，預計在2027年達9倍;EMIB-M已可提供6倍光罩尺寸，并預計2026到2027年可支援到8倍至12倍。價格部分，因EMIB舍棄價格高昂的中介層，能為AI客戶提供更具成本優勢的解決方案。

然而，EMIB技術也受限于硅橋面積與布線密度，可提供的互連帶寬相對較低、訊號傳輸距離較長，并有延遲性略高的問題。因此，目前僅ASIC客戶較積極在評估洽談導入。

TrendForce集邦咨詢指出，Intel自2021年宣布設立獨立的晶圓代工服務(Intel Foundry Services, IFS)事業群，耕耘EMIB先進封裝技術多年，已應用至自家Server CPU平臺Sapphire Rapids和Granite Rapids等。隨著Google決定在2027年TPUv9導入EMIB試用，Meta亦積極評估規劃用于其MTIA產品，EMIB技術有望為IFS業務帶來重大進展。至于NVIDIA、AMD(超威)等對于帶寬、傳輸速度及低延遲需求較高的GPU供應商，仍將以CoWoS為主要封裝解決方案。
