好的設計者一般都要對電路要實現的功能有清晰的認識，對數據流很清楚，知道數據如何從一個點移動到另一個點，這就是所謂的“勾劃”(walk-through)。一旦設計藍圖在腦海中變得清晰，此后釆用Verilog編寫數據路徑和控制邏輯就會變得思路清晰。

腦海中的模擬

正如大多數人玩過的象棋游戲，我們都知道提前謀劃是何等重要，要在下一次移動棋子之前考慮好此后的幾步棋應該怎么走，以確保不會出錯，不被對手捕捉到機會。電路設計過程與下棋非常相似。當設計狀態機、數據路徑或者控制邏輯時，我們知道它們的功能。在進行設計仿真之前，我們需要思考代碼在不同輸入和邊界條件下如何工作。如果用心去做好這一步工作，并且分析可能出現的問題，驗證工作將會變得非常高效。另外，這一步也給我們建立了自信，使我們確信整個設計非常扎實，可以很好地工作。否則很可能出現的情況是在驗證階段反復發現問題并進行電路修改，不斷進行補救T.作，并且最終也不能確定設計足否還隱含著沒有被發現的問題。

哪種風格—數據流或算法

描述組合邏輯有兩種方式—使用wire(對應數據流描述方式）或者使用reg(對應算法描述方式）。這兩種方式都能實現相同的邏輯功能，綜合后得到相同的門電路，具體使用哪一種方式可以根據個人喜好。

數據流—短表達式舉例

wire [7:0] regl0_nxt;
assign regl0_nxt = wren ? data_in : regl0;

算法—短表達式舉例

reg [7:0] regl0_nxt;
always @(*) begin
reglO_nxt = reglO; if (wren)
 regl0_nxt = data_in;
end

當表達式非常簡單時，一般更傾向于使用數據流風格來實現，此時代碼行數很少。然而，當表達式很長并且與很多條件有關時，數據流風格閱讀起來較為費力。此時可以使用算法風格，可以采用if-else語句進行描述，以易于閱讀和減少錯誤發生。

數據流-長表達式舉例

wire count255_nxt;

assign count255_nxt=

enable_cnt_dn_risedge ? cut_preset_stored:
(enable_cnt_up_risedge ? ’d0:
(pause_counting ? count255:
((enable_cnt_dn && ctr_expired)? cnt_preset_stored:
(enable_cnt_dn ? (count255- l'bl):
((enable_cnt_up && ctr_expired) ? 'd0:
(enable_cnt_up ? (count255 + 1'bl): count255))))));

算法—長表達式舉例

reg |7:0] count255_nxt;
always @(*) begin
 count255_nxt = count255; if (enable_cnt_dn_risedge)
  count255_nxt = cnt_preset_stored; // initialize to max else if (enable_cnt_up_risedge)  // initialize to 0
  count255_nxt = 'd0;
 else if (pause_counting)
  count255_nxt = count255;
 else if (enable_cnt_chi && ctr_expired)
  count255_nxt = cnt_preset_stored;// auto load
 else if (enable_cnt_dn)
  count255_nxt = count255 - l'bl; else if (enable_cnt_up && ctr_expired); // hasn’t expired
  count255_nxt = 'dO;  // auto load
 else if (enable_cnt_up)
  count255_nxt = count255 + 1’bl;// hasn’t expired

end

寄存器型輸出

大型設計可被分解為很多塊，每個塊可進一步分解為多個模塊。模塊相互聯接形成完整設計。模塊的輸出或者驅動另一個模塊的輸入，或者作為頂層芯片的輸出引腳。在結構化和大型設計中，綜合后整個電路要保持層次化結構，而不是使整個設計扁平化。當層次化得以 保留時，輸出有時必須通過相對長的路徑到達另一個模塊，這會導致互聯延時增大。為了更容易滿足芯片內對建立時間的要求，內部模塊應盡量采用寄存器輸出，而不是組合邏輯輸出，如圖10.1和圖10.2所示。采用寄存器輸出時，可以為后續電路留下相對寬裕的布線延遲和輸入組合邏輯延遲。盡量使用寄存器輸出是一個非常好的設計經驗。

使用狀態機而不是松散的控制邏輯

狀態機可以實現復雜的控制功能，它可以非常容易地將所有可能的情況和邊界條件考慮進去。通過設置多個狀態，并將它們相互聯接可實現復雜的、重復的控制流程。如果狀態機需要完成的功能很少，可以用2個或3個狀態來實現。采用狀態機來實現控制功能是一個好方 法，即使是只有2個或3個狀態的簡單狀態機，都可以有效減少設計差錯。

綜合和仿真不匹配

在Verilog 2001出現之前，設計者需要確定always塊敏感列表中包含了所有輸入信號。下面是一個例子：

always @ (in1, in2, in3) // sensitivity list
 begin
  outl = inl - in2;
  out2 = (in3 > 5) ? in1 :in2;
  end

設計者必須確保所有輸入（位于表達式右邊）都出現在敏感信號列表中。對于小型always塊，這很簡單。但是對于大型always塊來說，敏感信號列表中很可能會漏項。設計者必須付出額外的努力和時間，用于查找所有輸入并將它們放入敏感信號列表中。如果某個輸入從敏感信號列表中漏掉了，會發生什么情況呢？如果一個輸入發生了變化，僅當它出現在敏感信號列表中時，仿真器才進入always塊中執行其中的語句。如果漏掉了某個敏感信號，那么該部分電路的仿真結果與綜合后的邏輯功能相比可能會有很大差別。由于Verilog 2001版標準中不再需要將這些輸入放在敏感信號列表中，仿真器會自動弄清楚所有的敏感信號，綜合后的結果也會與仿真結果相同。舉例如下。

//Verilog 2001
always @ (*) // sensitivity list
 begin
  outl = inl - in2;
  out2 = (in3 > 5) ? in1 :in2;
end

設計的模塊化和參數化

結構化設計比非結構化設計更有用。管理者和決策者可以根據結構化設計作出明智的判斷。類似地，結構化或者模塊化設計不僅易于理解和維護，而且有利于設計共享。某些電路單元（加法器、乘法器、CRC校驗電路等）能在不同的設計中被復用，可以對一組邏輯電路使用門控時鐘，冗余或者相近的電路功能可以被合并或者消除。采用模塊化設計后，所有這些都可能成為現實。此外，標準電路模塊還能在多個設計或一個公司內部不同部門之間共享。

加法器、減法器的有效使用

在數字系統設計中，會經常用到加法器、減法器、乘法器等，需要大量數學運算時更是如此。需要特別提醒的是，數學運算電路會占用大量的門/面積資源，此時，有效使用這些電路以降低硬件資源消耗就會非常有意義。設計者可以通過改進算法，使運算電路在不同的時 間為不同的其他內部電路提供運算服務，從而減少運算電路的數量。另一種方法是優化RTL代碼，減少運算電路在具體實現時消耗的資源。下面的例子，展示了如何減少加法器/減法器的數量。

case (selx)
3'b000: calx = base;
3'b001: calx = base + 16;
3'b010: calx = base + 32;
3'b011: calx = base + 48;
3'bl00: calx = base + 64;
3'bl0l: calx = base + 80;
3'b110: calx = base + 96;
3'blll: calx = base + 112;
endcase

上面的例子需要使用7個加法器和1個復用器。通過編寫不同的RTL代碼可以實現同樣的功能，此時只需要1個加法器和1個復用器。

case (selx)
3'b000: base_offset = 0;
3'b00l: base_offset = 16;
3'b010: base_offset = 32;
3'b011: base_offset = 48;
3'blOO: base_offset = 64;
3'bl01: base_offset = 80;
3'bl10: base_offset = 96;
3'bl11: base_offset = 112;
endcase
assign calx = base + base_offset;

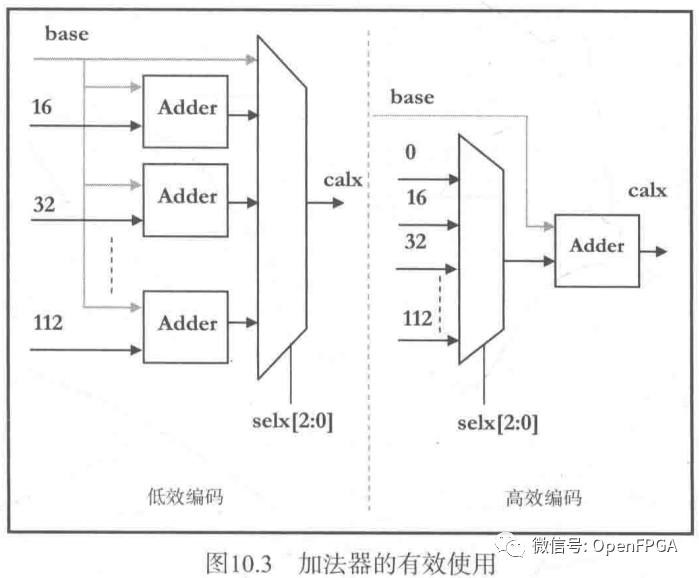

圖10.3是兩段代碼的綜合結果。

需要避免的情況

不要形成組合邏輯環路

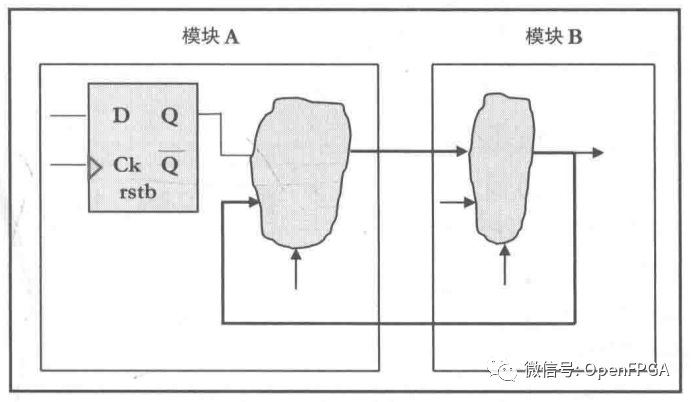

當路徑中有反饋，卻沒有觸發器這類時序元件時，有可能出現組合邏輯環路，如下圖所示。對于有經驗的設計者來說，模塊內簡單的組合邏輯環路易于發現和避免。然而，當信號由組合邏輯電路產生，穿過多個模塊，最后返回到原模塊所形成的組合邏輯環路卻難以識別?？赡苤钡綄?duì)整個電路進行仿真時才會注意到該環路。此時，仿真器無法仿真出有效的結果或者會因?yàn)檫M(jìn)入死循環而長時間停留在某一仿真時刻。查找組合邏輯環路的起點較為困難，采用單步仿真方式查找環路起點的工作非常繁瑣且令人厭煩。采用寄存器輸出的方式可以有效地減少形成組合邏輯環路的機會。

避免意外生成鎖存器

在時序電路設計中，一般會選擇D觸發器作為存儲元件。鎖存器也能存儲數值，但有一些不好的特性，除非真的需要，否則不應在設計中使用它。在編寫RTL代碼時，如果沒有遵循一定的規則，可能會出現意想不到的鎖存器。下面是一些綜合后會生成鎖存器的例子。生成鎖存器并不是設計的初衷，因此要熟悉容易生成鎖存器的代碼結構并加以避免。使用always塊生成組合邏輯電路時，如果變量所有可能的取值沒有被考慮完全，那么綜合后可能會生成鎖存器，如下面代碼所示。

always @ *
begin if (a < b) c = d; end

在上面的例子中，給出了a

always @ *
 begin if (a < b) c=d; else c=0;
end

一種簡單的避免產生鎖存器的方法是給變量賦初值，如下面代碼所示。這樣即使后面的代碼沒有覆蓋所有的取值，也不會生成鎖存器。

always @ *
 begin
  c = 0; if (a < b) c = d; end

不要采用基于延遲的設計

邏輯設計中要避免利用門延遲產生所需要的脈沖。

如上圖所示的電路，該電路利用反相器的門延遲在與門輸出端產生了一個正脈沖。延遲大小取決于PVT(集成電路生產工藝、工作 電壓和環境溫度），這意味著延遲不是固定的，將隨著工作電壓、溫度和制作工藝而改變。當設計被移植到更先進的工藝上生產時（例如，65~28nm集成電路工藝），脈沖寬度將減小，最終成為毛刺。因此，這樣的邏輯設計不推薦使用，應該被避免。

不要對一個變量多次賦值

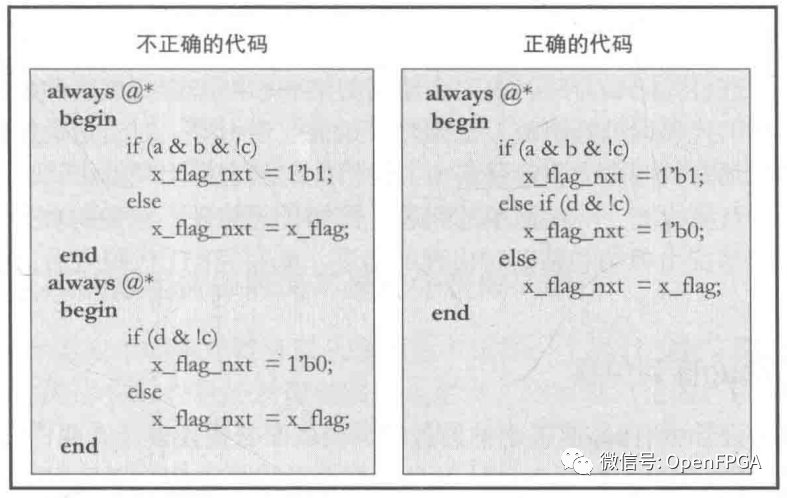

在Verilog中，不要在多個always塊內對同一個變量賦值。綜合工具將產生兩個獨立的邏輯塊，并將它們用“線或”方式連接，從而造成設計錯誤。對一個變量的賦值必須在一個always塊內進行，下面是一個進行對比分析的例子。

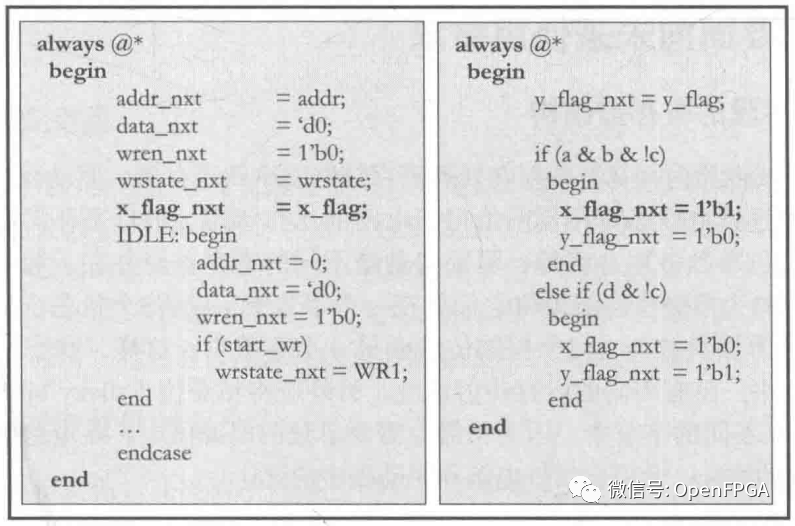

在多個always塊內對同一個變量賦值可能不會報錯，always塊較少時也很容易發現這一問題，如下面代碼所示。但當一個電路規模較大時，內部可能有多個always塊，此時容易犯的錯誤是在一個always塊可能對某個變量賦了初值，而在另一個always塊中賦了實際值。應仔細檢查，避免這類問題出現。

初步完成RTL代碼之后

無論編寫代碼時有多么仔細，代碼中都會出現bug，應在完成代碼編寫后趁熱打鐵，趁著對代碼還熟悉及時查找問題，不要留到以后再解決。很多情況下，你并沒有意識到代碼中存在錯誤，也不是想把問題留到以后去解決，而是設計團隊的其他人告訴你時，你才意識到這個代碼存在設計錯誤。此時也許已經過了2天、2個月甚至2年，再查找問題的難度就會增大很多。代碼編寫完成并進行第一遍修改后，應再一次對代碼進行查看，按照你腦海中的步驟重新對設計檢查一遍，這樣不止會避免較為明顯的錯誤，還可能發現隱藏較深的邊界問題，這將大大提高工作效率。最為重要的是，驗證工程師的工作量會減少，設計者本人也不需要花花費更多的時間來重新消化原來的設計并修改代碼中的問題?？傊瑔?wèn)題越早解決越好。多數情況下，進行代碼編寫時，我們會使用剪切和粘貼來避免重復和枯燥的代碼輸入工作，此后再對粘貼的代碼段進行修改，比如修改地址、索引等。對于這類枯燥的工作，設計者本能地會感到厭煩并且注意力不容易集中，恰恰此時最容易出現低級錯誤。代碼編寫完成 后，應對代碼進行目測檢查，一些簡單的問題，比如代碼縮進、空格和對齊等，很容易進行目測檢查，也很容易找出剪切和粘貼時出現的錯誤。編寫完RTL代碼之后，應及時目測檢查一遍。對發現bug感到驚喜我們不會因?yàn)樵O(shè)計中有bug就否定設計者的成績，而是要讓設計者明白bug的確會存在，簡單的bug比如拼寫錯誤，在每個設計者身上都會發生，這在驗證過程中很容易發現。然而，對于邊界問題、由于沒有充分理解而造成的設計錯誤，或者多個事件組合在一起時才會發生的錯誤等，在仿真期間有時也難以發現。當進行代碼分析時，你可能會發現，在那么努力地進行設計和檢查之后，仍然存在一些問題。此時，對問題進行深入分析有助于使設計者獲得更多的設計經驗從而變得更加成熟，并在以后的設計中避免類似的問題。

設計要面向未來使用需求

典型的芯片或電路內部都有映射在處理器存儲空間中的寄存器，驅動程序可以對寄存器進行配置或者通過讀取狀態寄存器的值得到電路的工作狀態。進行寄存器定義時，建議將功能相同的比特位單獨分組并編址，不要將功能不同的寄存器合并在一起編址。例如，要定義3個狀態位和3個控制位，不要將它們放在一個字節中，應將3個狀態位放到一個字節屮(剩下的5比特作為保留位），將3個控制位放到另一個字節中，這樣，狀態位和控制位就被編入不同的字節中，具有不同的內存映射地址。另外應將粘滯位(sticky bit)和常規比特位 (regular bit)放在不同的字節中，因?yàn)檎硿恍枰獑为?dú)的電源供電。在電路中恰當?shù)卦O(shè)置寄存器并進行合理的編址，會簡化硬件電路和驅動程序的設計。另外進行電路設計時要考慮到今后的設計需求。在電路架構設計時，即使已經做了充分的考慮，也可能會進行設計修改。例如，目前所需的編碼數值為6,使用了一個3位寄存器，考慮到將來的需求，可以選擇4位寄存器，以便于今后增大編碼數值。另外，應確保重要的比特位或寄存器可以被軟件訪問，雖然這會增加硬件資源消耗，但是如果不這樣做該數值就不能被軟件讀取，這會給調試帶來不便。
