Xilinx的新一代設計套件Vivado相比上一代產品ISE，在運行速度、算法優化和功能整合等很多方面都有了顯著地改進。但是對初學者來說，新的約束語言XDC以及腳本語言Tcl的引入則成為了快速掌握Vivado使用技巧的最大障礙，以至于兩年多后的今天，仍有很多用戶缺乏升級到Vivado的信心。

本文介紹了Tcl在Vivado中的基礎應用，希望起到拋磚引玉的作用，指引使用者在短時間內快速掌握相關技巧，更好地發揮Vivado在FPGA設計中的優勢。

Tcl的背景介紹和基礎語法

Tcl（讀作tickle）誕生于80年代的加州大學伯克利分校，作為一種簡單高效可移植性好的腳本語言，目前已經廣泛應用在幾乎所有的EDA工具中。Tcl 的最大特點就是其語法格式極其簡單甚至可以說僵化，采用純粹的 [命令 選項 參數] 形式，是名副其實的“工具命令語言”（ 即Tcl的全稱Tool Command Language）。

實際上Tcl的功能可以很強大，用其編寫的程序也可以很復雜，但要在Vivado或大部分其它EDA工具中使用，則只需掌握其中最基本的幾個部分。

注：在以下示例中，% 表示Tcl的命令提示符，執行回車后，Tcl會在下一行輸出命令執行結果。// 后是作者所加注釋，并不是例子的一部分。

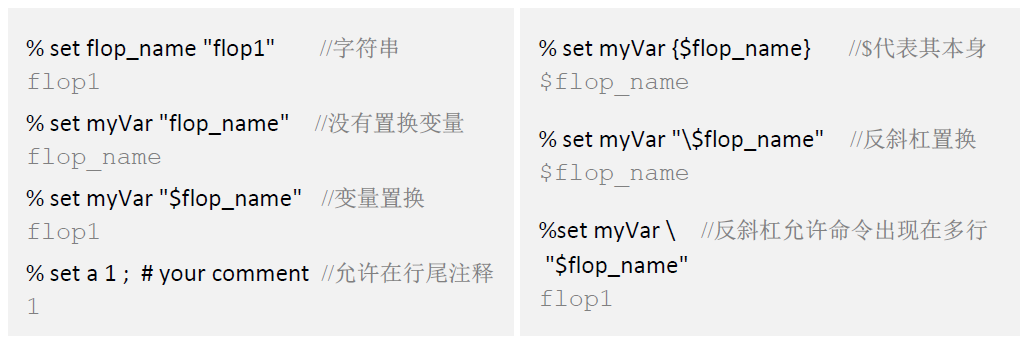

設置變量

打印

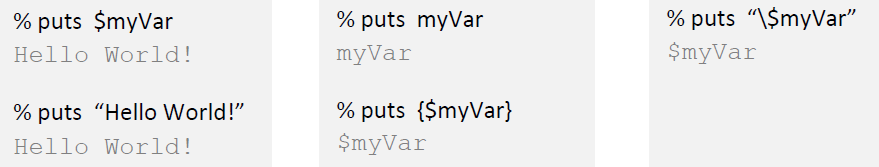

打印主要通過puts語句來執行，配合特殊符號，直接決定最終輸出內容。

文件I/O

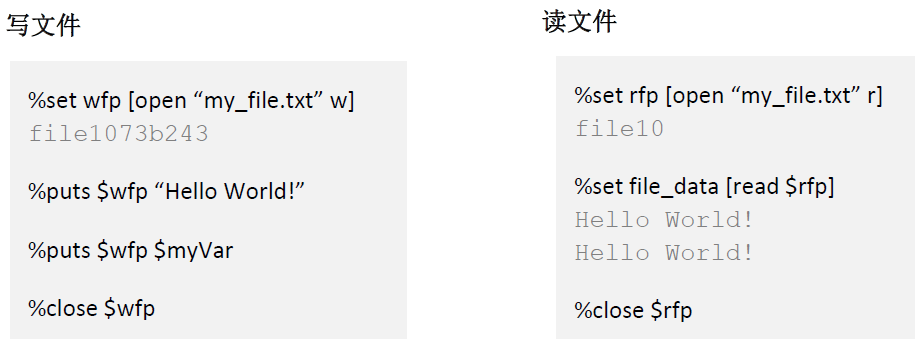

可以看到Tcl對文件的操作也是通過設置變量，改變屬性以及打印命令來進行的。上述寫文件的例子中通過puts命令在my_file.txt文件中寫入兩行文字，分別為“Hello World!” 和myVar變量的值，然后在讀文件操作中逐行讀取同一文件的內容。

控制流和循環命令

Tcl語言中用于控制流程和循環的命令與C語言及其它高級語言中相似，包括if、while、for和foreach等等。

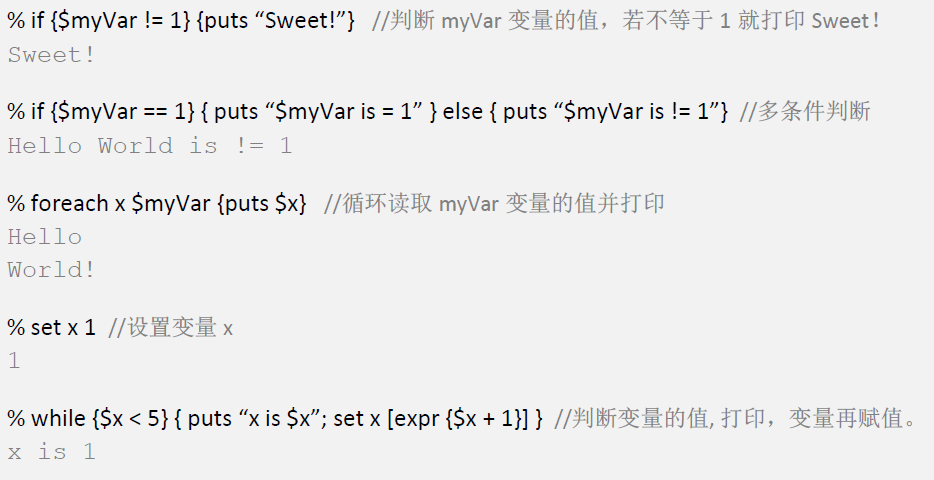

具體使用可以參考如下示例：

子程序/過程

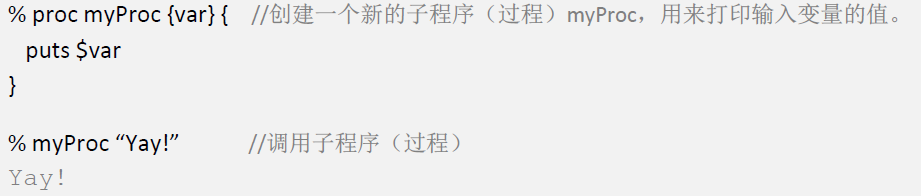

Tcl中的子程序也叫做過程（Procedures），Tcl正是通過創建新的過程來增強其內建命令的能力，提供更強的擴展性。具體到Vivado的使用中，用戶經?？梢酝ㄟ^對一個個子程序/過程的創建來擴展或個性化Vivado的使用流程。

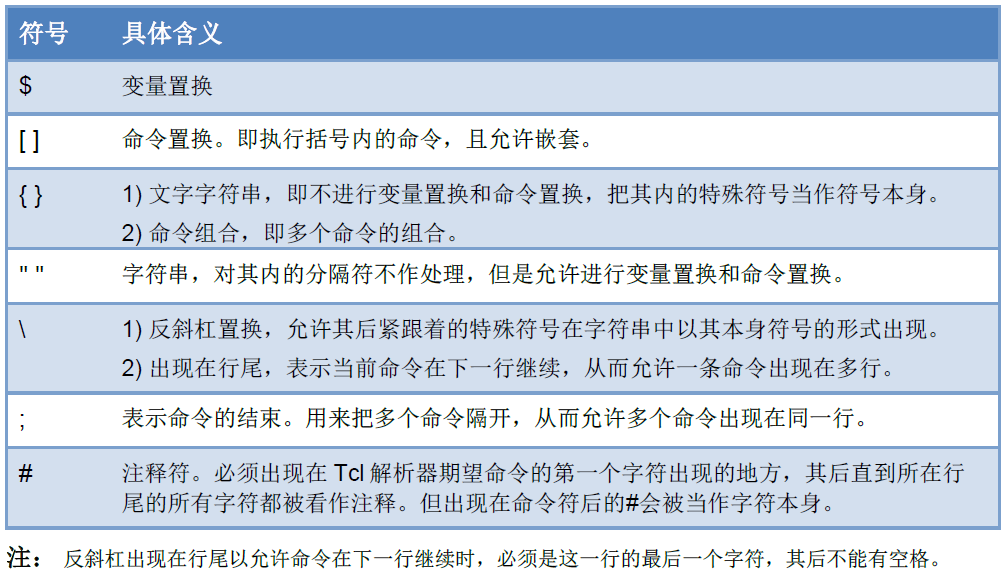

一些特殊符號

Tcl語言的基本語法相對簡單，但要熟練掌握仍需日常不斷練習。Xilinx網站上有很多相關資料，這里推薦兩個跟Tcl相關的文檔 UG835 和 UG894 ，希望對大家學習Vivado和Tcl有所幫助。

在Vivado中使用Tcl定位目標

在Vivado中使用Tcl最基本的場景就是對網表上的目標進行遍歷、查找和定位，這也是對網表上的目標進行約束的基礎。要掌握這些則首先需要理解Vivado對目標的分類。

目標的定義和定位

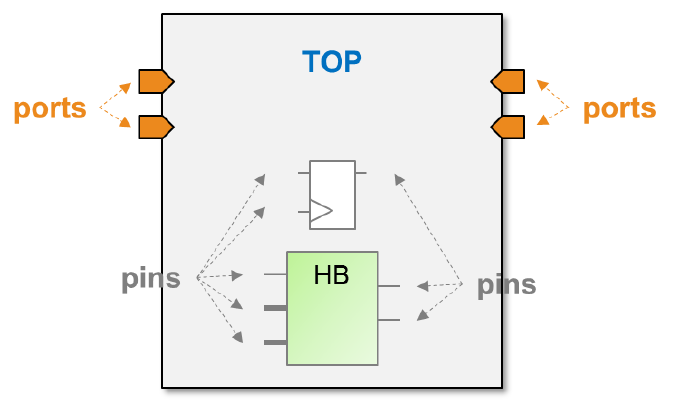

如上圖所示，設計頂層的I/O稱作ports，其余底層模塊或是門級網表上的元件端口都稱作pins。而包括頂層在內的各級模塊，blackbox以及門級元件，都稱作cells。連線稱作nets，加上XDC中定義的clocks，在Vivado中一共將網表文件中的目標定義為五類。要選取這五類目標，則需用相應的get_*命令，例如get_pins等等。

get_ports

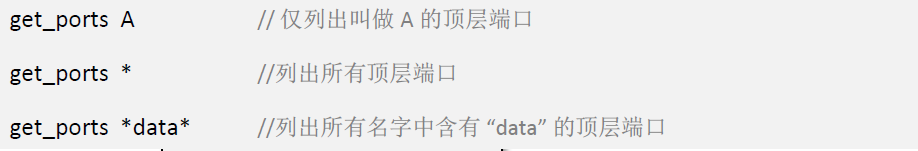

ports僅指頂層端口，所以get_ports的使用相對簡單，可以配合通配符“* ”以及Tcl語言中處理list的命令一起使用。如下所示，

get_cells/get_nets

不同于ports僅指頂層端口，要定位cells和nets則相對復雜，首先需要面對層次的問題。這里有個大背景需要明確：Vivado中Tcl/XDC對網表中目標的搜索是層次化的，也就是一次僅搜索一個指定的層次current_instance，缺省值為頂層。

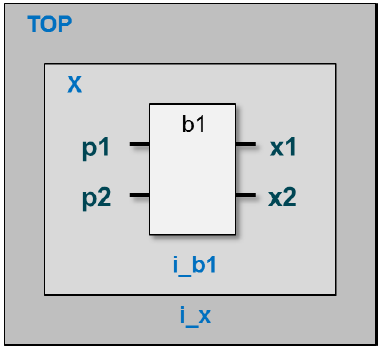

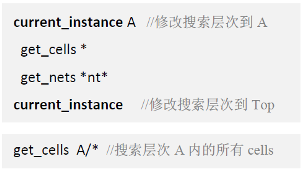

以下圖所示設計來舉例，若要搜索A（不含a1,a2）層次內的所有cells和名字中含有nt的nets， 有兩種方法：

若要將搜索層次改為A+B+b1，則可以寫一個循環，逐一用current_instance將搜索層次指向A，B和b1，再將搜索到的cells或nets合成一個list輸出即可。

若要將搜索層次改為當前層次以及其下所有子層次，可以使用 -hierarchical （在Tcl中可以簡寫為-hier ）。

在使用-hierarchical時有一點需要特別留意，即后面所跟的搜索條件僅指目標對象的名字，不能含有代表層次的“/” 。下面列出的寫法便是一種常見的使用誤區，并不能以此搜索到A及其下子層次內所有的cells。

get_pins

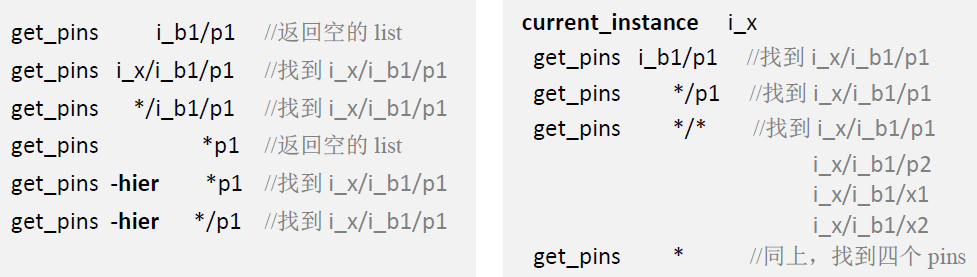

pins在Vivado數據庫中有個獨特的存在形式，即/。這里的“/”不表示層次，而是其名字的一部分，表示這個pin所屬的實體。也就是說，在使用get_pins 配合-hier來查找pins時，“/”可以作為名字的一部分，出現在搜索條件內（注意與上述get_cells和get_nets的使用區別）。

目標之間的關系

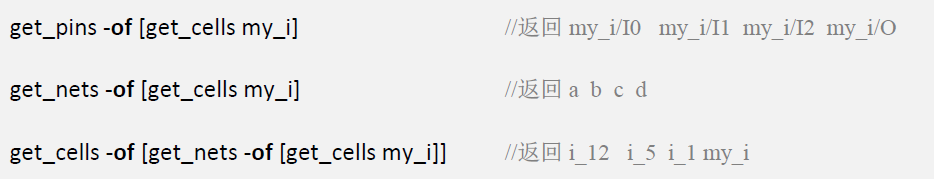

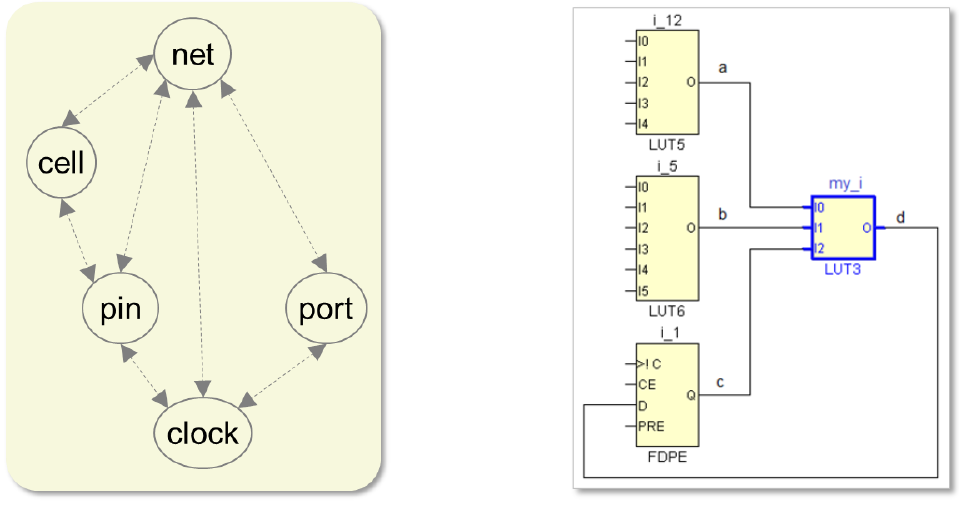

Tcl在搜索網表中的目標時，除了上述根據名字條件直接搜索的方式，還可以利用目標間的關系，使用-of_objects（在Tcl中可以簡寫為-of）來間接搜索特定目標。Vivado中定義的五類目標間的關系如下頁左圖所示。

以上示右圖的設計來舉例，

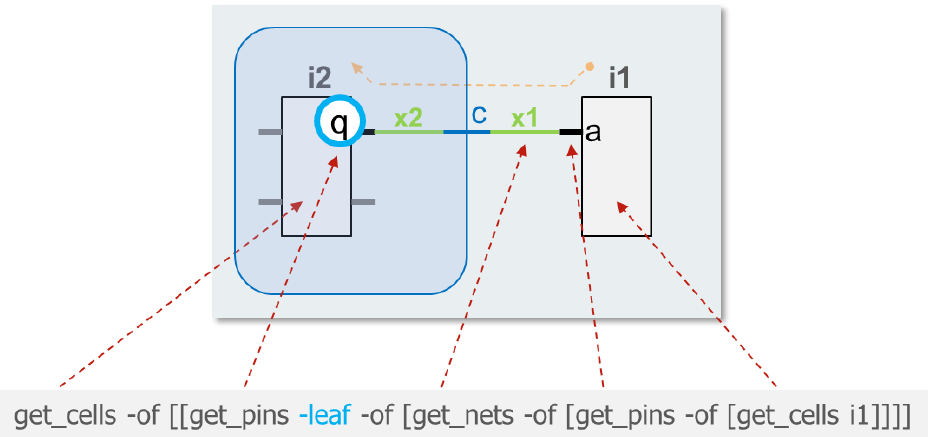

下圖是一個更復雜的示例，涉及跨層次搜索?？梢钥吹皆趃et_pins時，要加上-leaf才能準確定位到門級元件（或blackbox）的端口q。另外，在實際操作中，使用get_nets和get_pins時，需要視情況而加上其它條件（-filter）才能準確找到下述例子中的cells （i2）。

高級查找功能

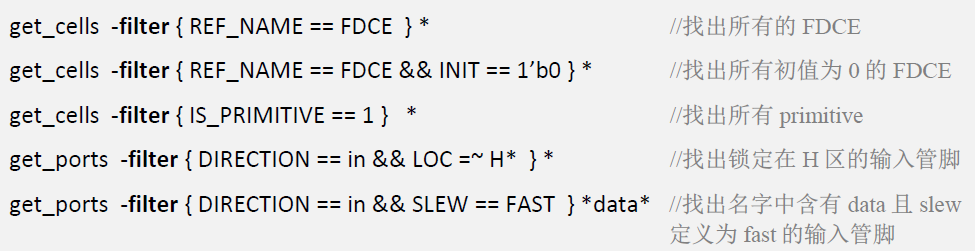

在使用get_*命令查找網表中的目標時，除了名字這一直接條件，往往還需要輔以其它更復雜的條件判斷，這就需要用到高級查找功能：-filter 結合Tcl支持的各種關系和邏輯運算符（==, !=, =~, !~, <=, >=, >, <, &&, ||）甚至是正則表達式來操作。

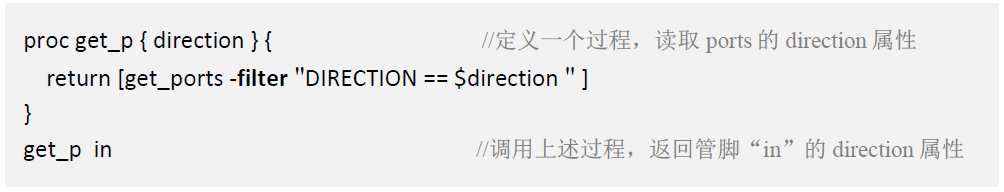

在創建子程序時也常常用到-filter，例如下述get_p的子程序/過程就可以用來返回指定管腳的方向?qū)傩裕嬖V用戶這是一個輸入管腳還是一個輸出管腳。

Tcl在Vivado中的延伸應用

Tcl在Vivado中的應用還遠不止上述所列，其它常用的功能包括使用預先寫好的Tcl腳本來跑設計實現流程，創建高級約束（XDC不支持循環等高級Tcl語法）以及實現復雜的個性化設計流程等等。Tcl所帶來的強大的可擴展性決定了其在版本控制、設計自動化流程等方面具有圖形化界面不能比擬的優勢。

Vivado在不斷發展更新的過程中，還有很多新的功能，包括ECO、PR、HD Flow等等都是從Tcl腳本方式開始支持，然后再逐步放入圖形化界面中實現。這也解釋了為何高端FPGA用戶和熟練的Vivado用戶都更偏愛Tcl腳本。
