買了一塊ZYNQ 開發板Z7-NANO，開始了ZYNQ開發的苦難之旅。盡管按照廠商提供的開箱檢查指南，將image 拷貝到sd卡上插入板上后板子工作起來了。但是如何開發應用軟件呢？這一步要比平常的SOC麻煩了許多。

安裝軟件

網絡上有許多的文章介紹應用軟件的開發，但是大多數使用的是舊版本的vivado和SDK 軟件。開發板提供的文檔和軟件也大多是基于舊版軟件的，但是官網上已經使用的軟件是vivado和vitis了，前者開發硬件，后者開發軟件。

下載軟件使用 Xilinx Unified Installer 2021.2。通過它下載vivado和vitis。安裝軟件需要足夠的磁盤空間和耐心。vitis 軟件包大約有60個G左右。vitis 中包括了vivado 軟件。只需要下載vitis就可以了，不必單獨地下載vivado。

vivado用來開發硬件，vitis 開發軟件，相當于原來的SDK。

由于手頭沒有大硬盤空間的ubuntu Linux 電腦，又不想去做VM。先安裝在windows10 的筆記本上了。網絡上建議安裝在ubuntu 上。

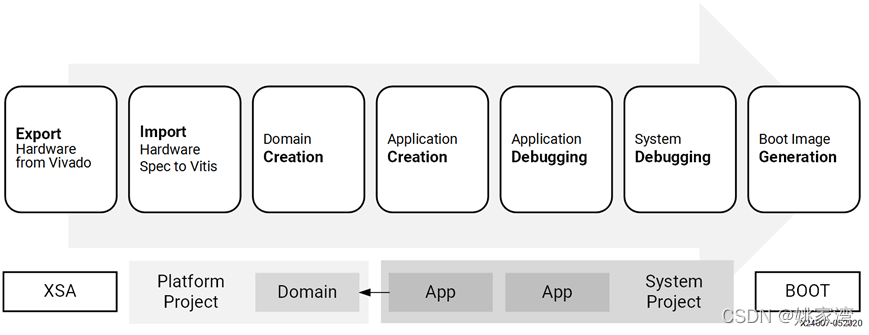

ZYNQ 的開發流程

ZYNQ 的開發要比其它的SOC開發復雜的多。大至的流程包括：


ZYNQ的開發包括

1 硬件邏輯設計

硬件工程師設計邏輯并將軟件開發所需的信息從Vivado導出到 XSA 存檔文件。

2 構建軟件平臺

平臺（platform）

平臺是硬件組件 (XSA) 和軟件組件（域/BSP、FSBL 等引導組件等）的組合。

領域

一個平臺上可以建立多個領域。領域是一個板級支持包 (BSP) 或操作系統 (OS)，其中包含用于構建應用程序的軟件驅動程序集合。例如LinuxDomain?？梢詣?chuàng)建多個應用程序以在域上運行。領域與平臺中的單個處理器或同構處理器集群。比如在一個核上運行Linux，或者在兩個核的集群上運行Linux。

建立領域的基礎是支持包和操作系統。Zynq 的Linux 稱為PetaLinux。PetaLinux 的裁剪需要使用Petalinux 構建工具。

Petalinux是Xilinx公司推出的嵌入式Linux開發套件，包括了Linux Kernel、u-boot、device-tree、rootfs等源碼、庫，以及Yocto recipes，可以讓客戶很方便的生成、配置、編譯及自定義。Petalinux支持Zynq UltraScale+ MPSoC、Zynq-7000全可編程SoC，以及MicroBlaze，可與Xilinx硬件設計工具Vivado協同工作，大大簡化了Linux系統的開發工作。

在vitis 軟件中，包含Xilinx開發的多個開發板的硬件xsa。并且能夠建立相應的LinuxDomain。

3 應用程序開發

軟件開發人員基于平臺和領域創建應用程序。

在已有的平臺上開發應用程序

網絡上有許多ZYNQ 應用程序開發的文檔和教程，但是它們大多數使用的2018 年前的vivado 和SDK 的。幾乎沒有使用vitis 開發。而國內的ZYNQ開發板目前還沒有提供支持vitis 平臺的軟件包。

網絡上關于ZYNQ 開發的介紹文章都比較復雜，大多數從vivado 硬件設計開始，再談petaLinux，再談到vitis 的使用。

其實沒有那么復雜。 最方便地方法就是在vitis 軟件中支持xilinx 開發板的platefrom 構建應用程序，這些開發板包括：

zc702  基于Zynq XC7Z020-1CLG484C。

zc706  基于XC7Z045，PCI插卡結構

zcu102  Zynq? UltraScale+? MPSoC ，四核 ARM? Cortex?-A53、雙核 Cortex-R5F 實時處理器以及一款 Mali?-400 MP2 圖像處理單元。

zcu106 基于Zynq UltraScale+MPSoC。

zedBoard  基于Zynq-7000 SoC XC7Z020-CLG484-1。由安富利公司開發的低成本開發板。

開發的過程

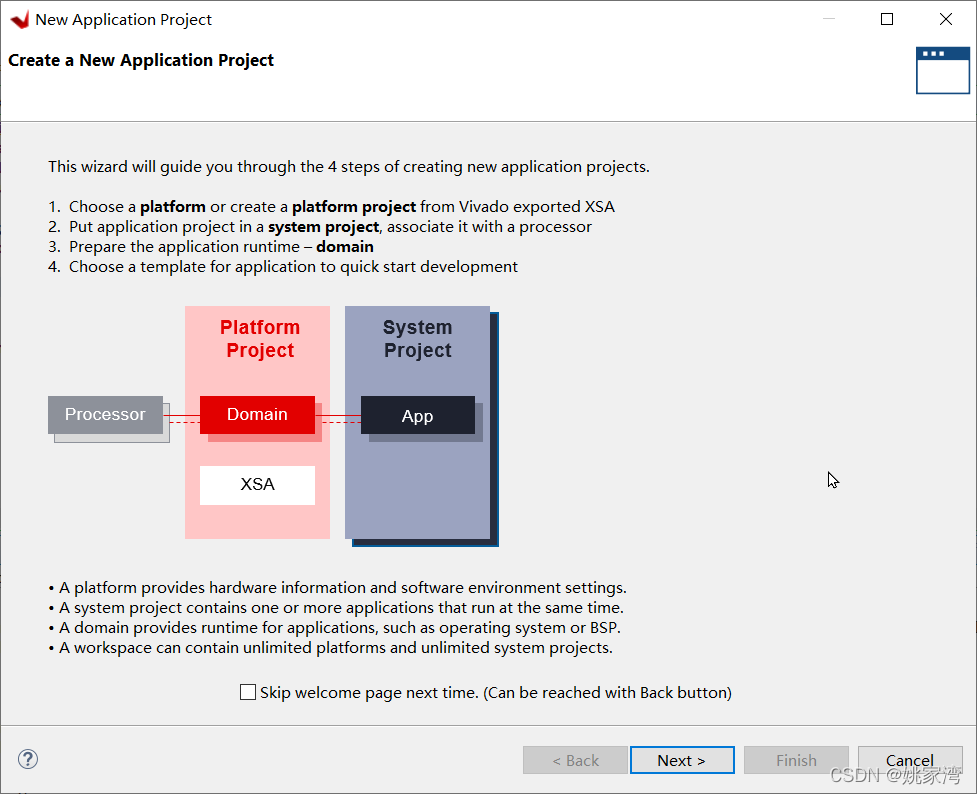

vitis –New->Create Application Project

點擊Next。

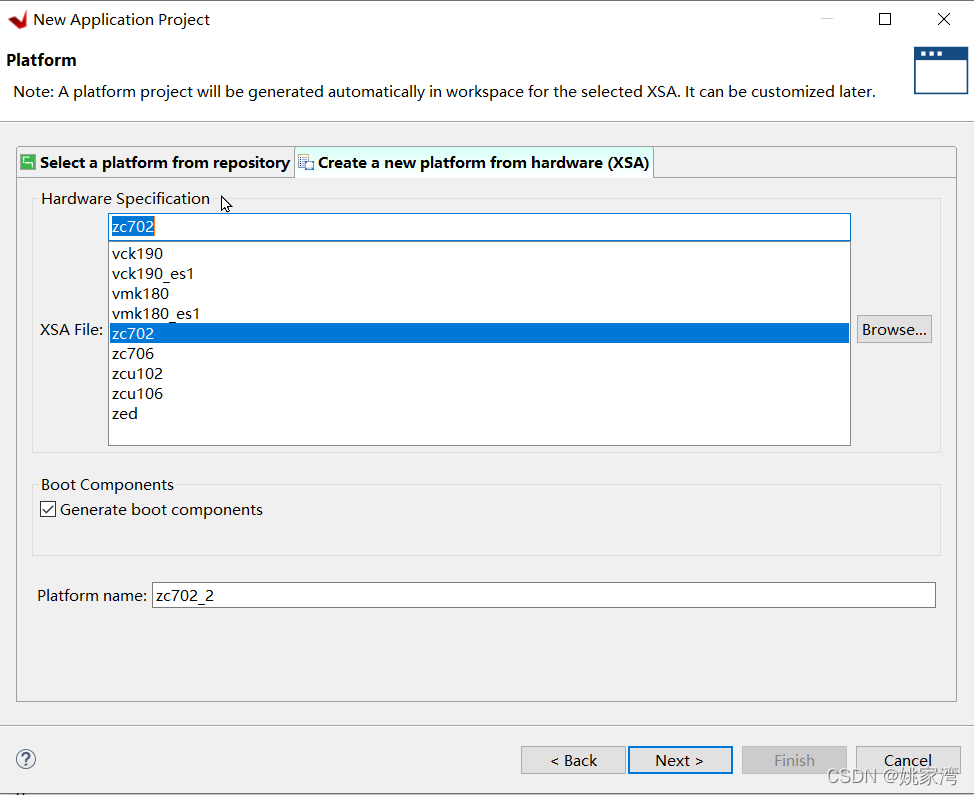

選擇zc702 平臺，點擊Next。

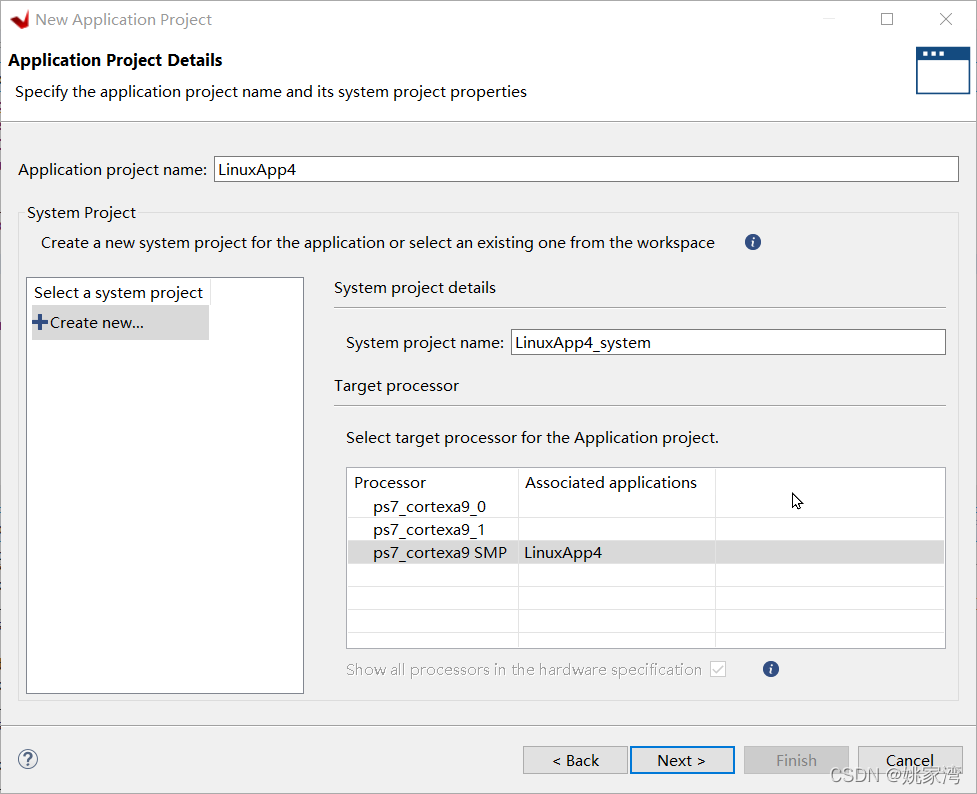

填入Application Project Nam。例如LinuxApp4

Z7020 系列ZYNQ 是雙核cortex-A9 .

領域可以建立在單核上也可以建立在雙核上，也可以是一個為linux，一個為freeRTOS 上。非常靈活，在這里我們選擇ps7_cortexa9_SMP。雙核linux。

按Next

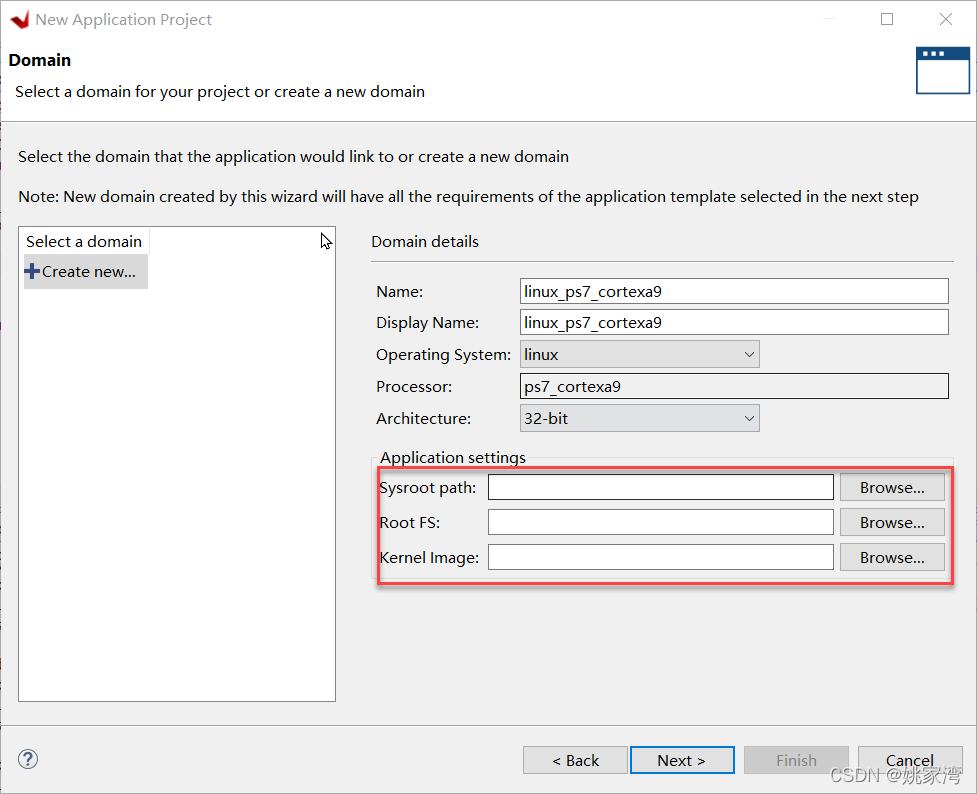

在這一步我以為要填入紅框內的內容，下載了 common image，并且生成了Sysroot

xilinx-zynqmp-common-v2021.2

導入到項目中，結果發現編譯通不過，缺少-lstdC++，等等問題。后來發現，z702 平臺包中已經包含了Sysroot 的SDK內容。不需要填入任何東西就可以編譯成功。

按Next

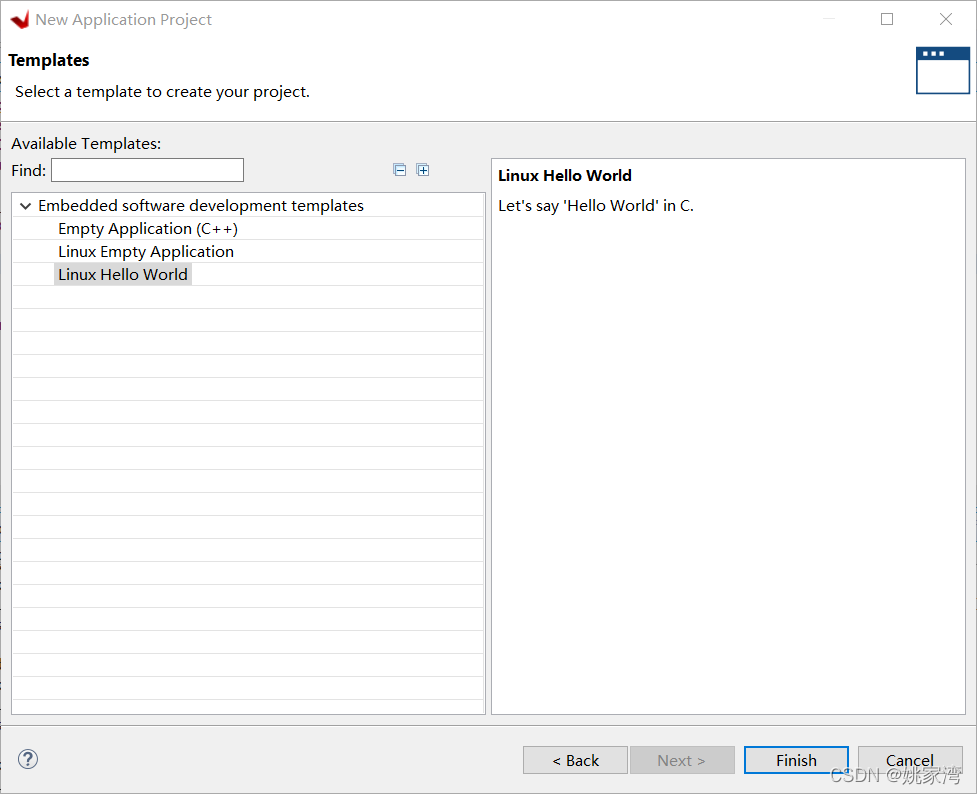

選擇Linux Hello World！

生成了一個簡單的hello world c程序

#include  int main(){ printf("Hello world\n");



}

選擇 Project-> Build Project .經過很長的一段時間。終于編譯成功了。但是沒法形成SD image。

copy 到我的Z7_Nano 開發板的SD Card 上。插入到目標板，運行Linux。輸入

$>mkdir  sdcard



$>mount /dev/mmcblk0 sdcard



$>cd sdcard



$>./main.elf



Hello world!



$>

為了測試其它庫的調用，編寫了一個UDP Client 程序，同樣編譯成功了

// Client side implementation of UDP client-server model #include  #include  #include  #include  #include  #include  #include  #include  #define PORT  8080 #define MAXLINE 1024 // Driver code int main() { int sockfd; char buffer[MAXLINE]; char *hello = "Hello from client"; struct sockaddr_in servaddr; // Creating socket file descriptor if ( (sockfd = socket(AF_INET, SOCK_DGRAM, 0)) < 0 ) {



 perror("socket creation failed"); exit(EXIT_FAILURE);



 } memset(&servaddr, 0, sizeof(servaddr)); // Filling server information servaddr.sin_family = AF_INET;



 servaddr.sin_port = htons(PORT);



 servaddr.sin_addr.s_addr = INADDR_ANY; int n, len;







 sendto(sockfd, (const char *)hello, strlen(hello),



 MSG_CONFIRM, (const struct sockaddr *) &servaddr, sizeof(servaddr)); printf("Hello message sent.\n");







 n = recvfrom(sockfd, (char *)buffer, MAXLINE,MSG_WAITALL, (struct sockaddr *) &servaddr,(socklen_t *)&len);



 buffer[n] = '\0'; printf("Server : %s\n", buffer);







 close(sockfd); return 0;



}

為了測試C++ 程序，編寫了

#include  using namespace std; class hello { public: void SayHello();



}; void hello::SayHello() { cout <<"Hello world"<<endl;



} int main(){



 hello Hello;



 Hello.SayHello();



}

也通過了編譯。

結束語

ZYNQ 要比普通的SOC 芯片復雜很多，國產開發板的技術支持相對滯后。給初學者帶來不小的困難。
