前言
有好久沒更新了，這段時間發生了挺多大喜事哈。但是也還是有挺久沒更新了，不得不意識到自己是個小菜雞，就算是小菜雞也要做一只快樂小菜雞。就算更新慢但是我依然會持續更新，因?yàn)楦氖刮铱鞓?lè)。
虛擬內存
先簡單介紹一下操作系統中為什么會有虛擬地址和物理地址的區別。因?yàn)長inux中有進程的概念，那么每個進程都有自己的獨立的地址空間。
現在的操作系統都是64bit的，也就是說如果在用戶態的進程中創建一個64位的指針，那么在這個進程中，這個指針能夠指向的范圍是0~0xFFFFFFFFFFFFFFFF(總共有16個F，每個F是4個bit)。
每個進程“理論上”都有這樣的地址范圍（-，-這里的”理論“是指猜測一下，指針亂指向未定義的范圍會引發段錯誤，下文中會寫明64bit的用戶空間的地址范圍）。

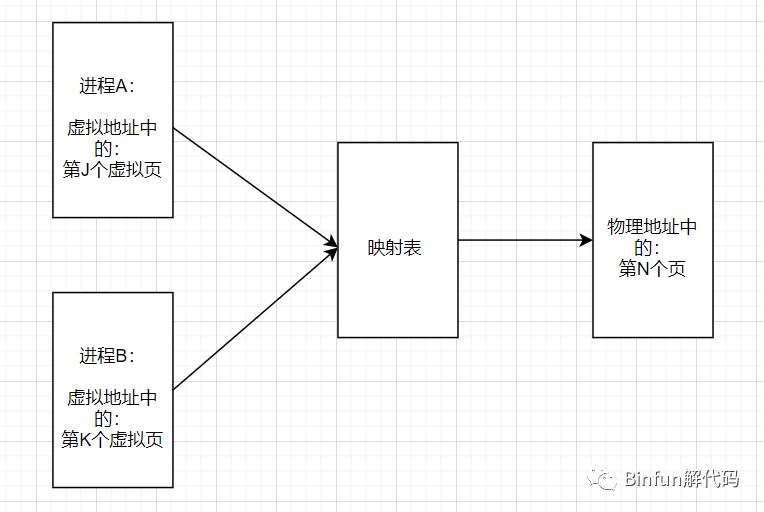

我們看到了，Linux為了讓每個進程空間的獨立，創造了虛擬地址這個概念。但是計算機最終還是需要操作物理的內存的。

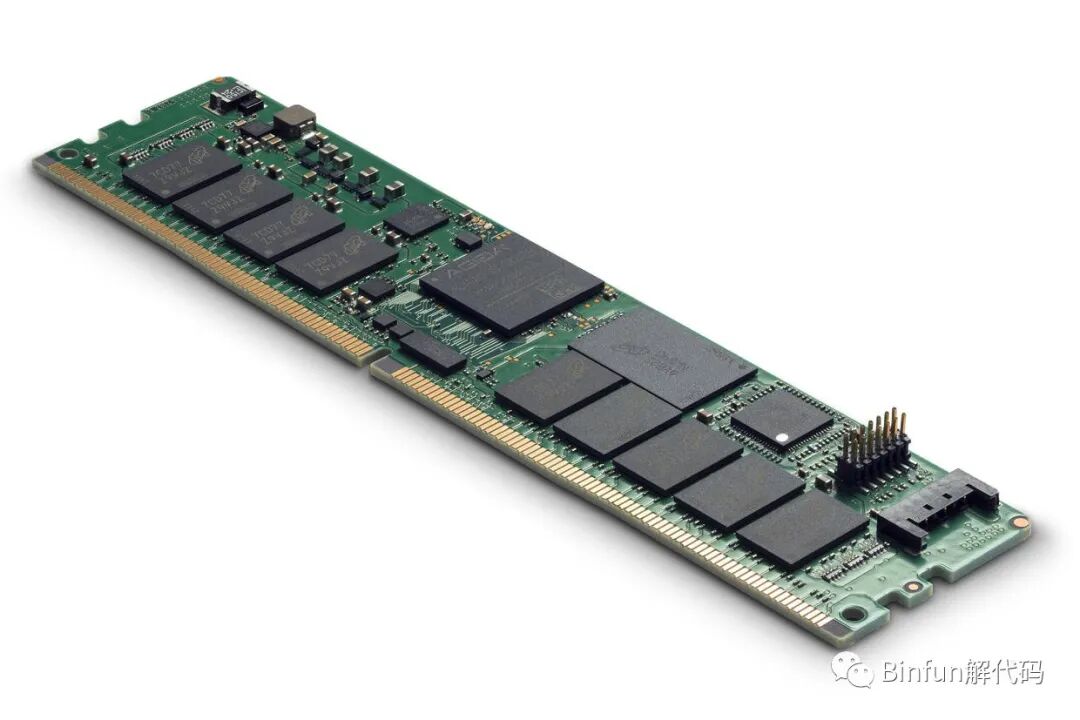

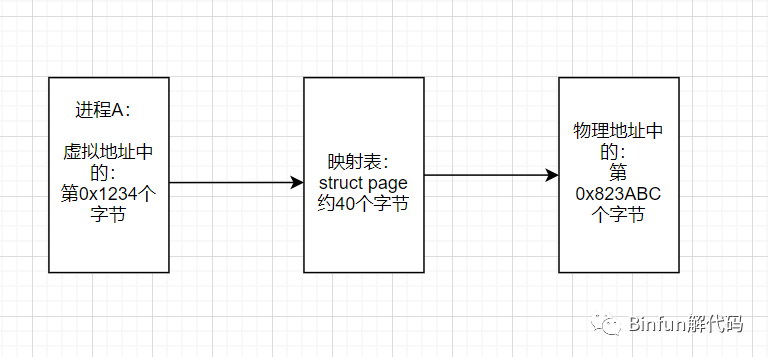

那么虛擬地址和物理地址的映射關系是怎樣的？也只能用映射表了。比如說：進程A虛擬空間中的第0x1234個字節，對應于物理內存中的第0x823ABC個字節。這個一個字節和一個字節對應，理論上是可以的，但是太消耗資源了，為了映射這“一個字節”，僅映射這“一個字節”的表項的大小也遠超過了一個字節的大?。ù蠹s四十個字節左右）。這是不行的，這就像幾十個產品和項目經理去管一個程序員工作，這是效率低下的。
頁
所以頁這個概念產生了，一個頁一個頁映射總還可以了吧，我們將頁作為最小單位去映射就好了。大多數32位體系結構支持4KB的頁，而64位體系結構一般會支持8KB的頁。在linux使用命令獲取當前系統的頁大小：
getconf PAGE_SIZE
在我的ubuntu 16.04 x86_64上的系統得到的結果是 4096。目前大部分64位的系統的頁大小都是4096個字節。
系統中每個物理頁都會建立一個類似映射表的結構體，但是依然會有人覺得這有點浪費內存。我們來算一下，比如一個物理頁的屬性和映射表的內容占用40個字節（linux代碼中是struct page）。假設如當前大部分Linux上的頁為4KB大小，系統有4GB物理內存，那么就有1048576個頁，這么多頁的映射表消耗的內存是1048576 * 40byte = 40MB。用40MB去管理4GB，還是可以接受的。
64位系統的虛擬內存布局

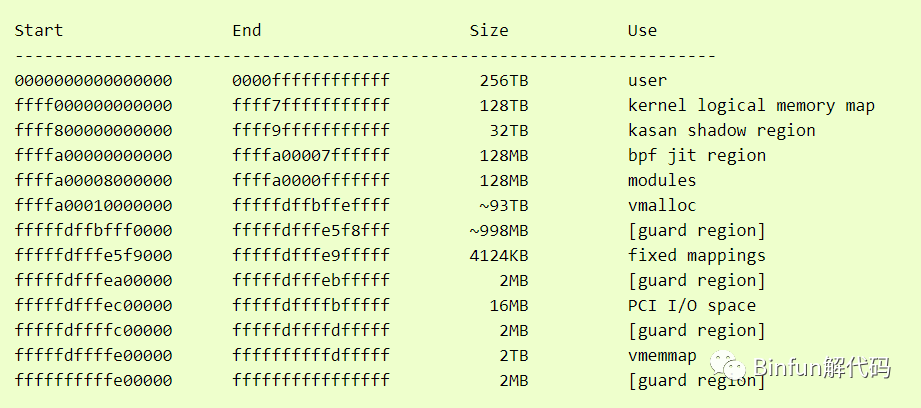

在AArch64下，頁大小為4KB時，頁管理為四級架構時的Linux的進程中的虛擬內存布局如下：
可以看到即使是虛擬地址，用戶態下能用的地址也就只是0 ~ 0000ffffffffffff，不過也有256TB大小了。也就是說每個進程都有自己獨立的0 ~ 0000ffffffffffff的地址空間。0x0000ffffffffffff是12個f，也就是48個bit。

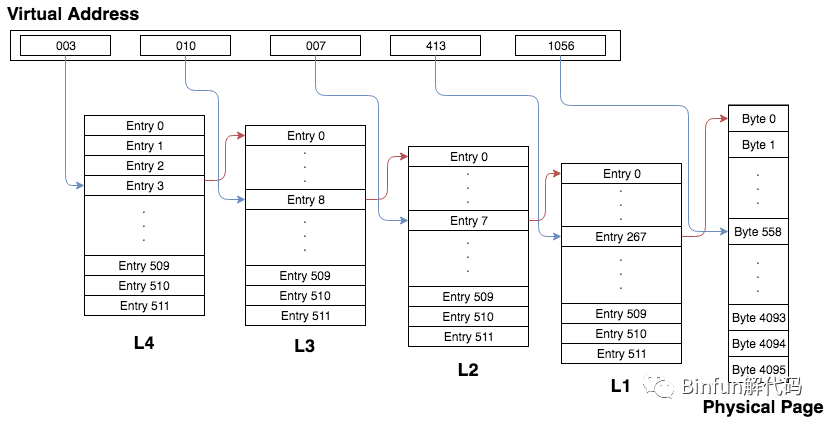

每個進程都有自己的虛擬地址到物理地址的映射關系表。Linux內核會根據每個不同的進程去查找表：如進程A的虛擬空間地址K的物理地址是哪個。為了加快查找效率，虛擬內存的地址的不同段映射到了不同的entry上，頁管理表有4級的也有3級的。最常用的4級頁管理映射表如下：
可以看到[47:0]這48個bits的虛擬地址，被分成了五段，前四段的每一份長度都是9 bits，最后一段是12 bits。
每個9 bits的段都是2^9 = 512，也就是說每個分級段都有512個entry。
最后一段[11:0]，大小是12 bits的即2^12 = 4096，4096就是一個頁的大小，所以最后一段是頁內偏移（因?yàn)橛成涫且皂?yè)為單位，所以虛擬地址和物理地址的頁內偏移都是一樣的）。前四段合在一起就是虛擬頁號。
我們舉一個48 bit 虛擬地址的例子，這個地址以八進制表示：
003 010 007 413 1056

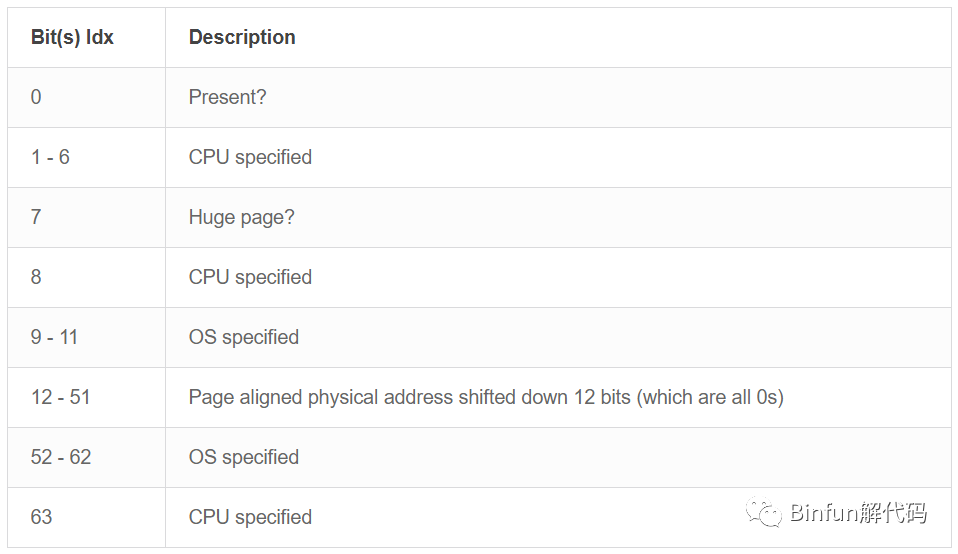

上面所述的每個Entry的結構體如下：
可以看到物理地址的頁號是40 bits，也就是說最多有2^40個物理頁，每個頁是4096個字節，也就是最多4PB（4096TB）。
虛擬地址到物理地址的驗證方法
說了這么多，如何驗證上面說的這些是真的。就算推導出物理地址了，那又有啥用呢？
如果你知道共享庫和靜態庫的區別的話，那么就會知道不同的進程如果用了同一個共享庫，那么其實這兩個不同的進程使用的共享庫是指向同一個物理地址！如果能驗證這一點，那么從虛擬地址推導到物理地址的方法大體是正確的，以上所述大體也是對的。
借助proc下的maps和pagemap

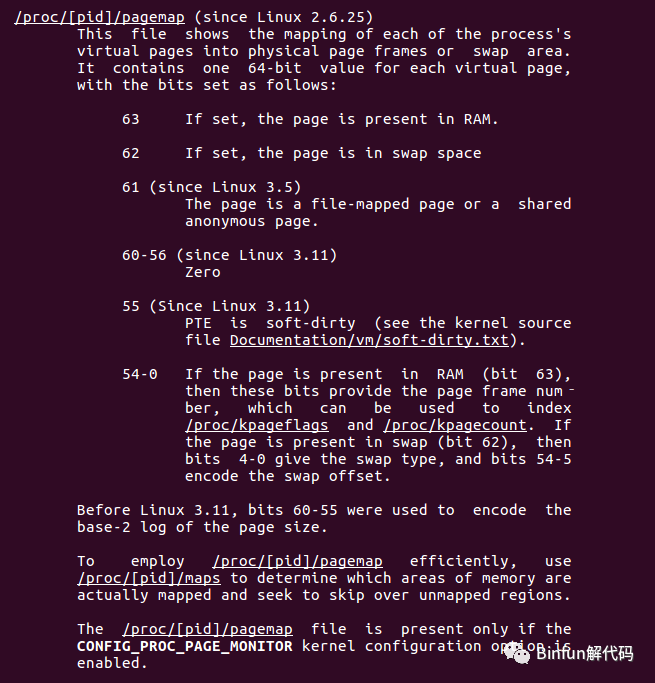

通過man命令
man proc
可以找到以下條目：
以上我們知道通過/proc/[pid]/maps就能夠知道一個進程的虛擬地址。
以上我們知道通過/proc/[pid]/pagemap就能夠?qū)⒁粋€(gè)進程的虛擬地址頁轉成物理地址頁。
測試代碼
下面上硬菜。小伙子你要講武德，你不能閃！
代碼如下:
#include#include #include #include #include size_t virtual_to_physical(pid_t pid, size_t addr) { char str[20]; sprintf(str, "/proc/%u/pagemap", pid); int fd = open(str, O_RDONLY); if(fd < 0) { printf("open %s failed!\n", str); return 0; } size_t pagesize = getpagesize(); size_t offset = (addr / pagesize) * sizeof(uint64_t); if(lseek(fd, offset, SEEK_SET) < 0) { printf("lseek() failed!\n"); close(fd); return 0; } uint64_t info; if(read(fd, &info, sizeof(uint64_t)) != sizeof(uint64_t)) { printf("read() failed!\n"); close(fd); return 0; } if((info & (((uint64_t)1) << 63)) == 0) { printf("page is not present!\n"); close(fd); return 0; } size_t frame = info & ((((uint64_t)1) << 55) - 1); size_t phy = frame * pagesize + addr % pagesize; close(fd); printf("The phy frame is 0x%zx\n", frame); printf("The phy addr is 0x%zx\n", phy); return phy; } int main(void) { while(1) { uint32_t pid; uint64_t virtual_addr; printf("Please input the pid in dec:"); scanf("%u", &pid); printf("Please input the virtual address in hex:"); scanf("%zx", &virtual_addr); printf("pid = %u and virtual addr = 0x%zx\n", pid, virtual_addr); virtual_to_physical(pid, virtual_addr); } return 0; }
首先，我編譯一下！
gcc test.c -o haha
然后，我拷貝一下！
cp haha hahatest1; cp haha hahatest2; cp haha hahamonitor
接著，我運行一下！
nohup ./hahatest1 & [1] 3943 nohup ./hahatest2 & [2] 3944 sudo ./hahamonitor
這里你可能已經發現我的意圖了，我是用進程hahamonitor查看進程hahatest1和進程hahatest2的內存地址。
但是你不能大意，運行hahamonitor 一定要加sudo或者root權限，不然讀出來就都是0了。
先看看hahatest1和hahatest2進程的地址空間：
zbf@zbf:~$ cat /proc/3943/maps 00400000-00401000 r-xp 00000000 08:06 11150436 /home/zbf/physic_virtual_memory/hahatest1 00600000-00601000 r--p 00000000 08:06 11150436 /home/zbf/physic_virtual_memory/hahatest1 00601000-00602000 rw-p 00001000 08:06 11150436 /home/zbf/physic_virtual_memory/hahatest1 011ad000-011cf000 rw-p 00000000 00:00 0 [heap] 7ffbf1b64000-7ffbf1d24000 r-xp 00000000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7ffbf1d24000-7ffbf1f24000 ---p 001c0000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7ffbf1f24000-7ffbf1f28000 r--p 001c0000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7ffbf1f28000-7ffbf1f2a000 rw-p 001c4000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7ffbf1f2a000-7ffbf1f2e000 rw-p 00000000 00:00 0 7ffbf1f2e000-7ffbf1f54000 r-xp 00000000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7ffbf2133000-7ffbf2136000 rw-p 00000000 00:00 0 7ffbf2153000-7ffbf2154000 r--p 00025000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7ffbf2154000-7ffbf2155000 rw-p 00026000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7ffbf2155000-7ffbf2156000 rw-p 00000000 00:00 0 7ffd2529f000-7ffd252c0000 rw-p 00000000 00:00 0 [stack] 7ffd25302000-7ffd25305000 r--p 00000000 00:00 0 [vvar] 7ffd25305000-7ffd25307000 r-xp 00000000 00:00 0 [vdso] ffffffffff600000-ffffffffff601000 r-xp 00000000 00:00 0 [vsyscall] zbf@zbf:~$ cat /proc/3944/maps 00400000-00401000 r-xp 00000000 08:06 11150444 /home/zbf/physic_virtual_memory/hahatest2 00600000-00601000 r--p 00000000 08:06 11150444 /home/zbf/physic_virtual_memory/hahatest2 00601000-00602000 rw-p 00001000 08:06 11150444 /home/zbf/physic_virtual_memory/hahatest2 01e8b000-01ead000 rw-p 00000000 00:00 0 [heap] 7fe786964000-7fe786b24000 r-xp 00000000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7fe786b24000-7fe786d24000 ---p 001c0000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7fe786d24000-7fe786d28000 r--p 001c0000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7fe786d28000-7fe786d2a000 rw-p 001c4000 08:06 20714662 /lib/x86_64-linux-gnu/libc-2.23.so 7fe786d2a000-7fe786d2e000 rw-p 00000000 00:00 0 7fe786d2e000-7fe786d54000 r-xp 00000000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7fe786f33000-7fe786f36000 rw-p 00000000 00:00 0 7fe786f53000-7fe786f54000 r--p 00025000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7fe786f54000-7fe786f55000 rw-p 00026000 08:06 20714659 /lib/x86_64-linux-gnu/ld-2.23.so 7fe786f55000-7fe786f56000 rw-p 00000000 00:00 0 7fffd3388000-7fffd33a9000 rw-p 00000000 00:00 0 [stack] 7fffd33ce000-7fffd33d1000 r--p 00000000 00:00 0 [vvar] 7fffd33d1000-7fffd33d3000 r-xp 00000000 00:00 0 [vdso] ffffffffff600000-ffffffffff601000 r-xp 00000000 00:00 0 [vsyscall]
可以看到這兩個進程都鏈接了/lib/x86_64-linux-gnu/libc-2.23.so這個動態庫，在進程3943（hahatest1）中的虛擬地址是：7ffbf1b64000，但在進程3944中的虛擬地址是：7fe786964000
我們用hahamonitor康康它們的最終的物理地址都是什么？
zbf@zbf:~/$ sudo ./hahamonitor Please input the pid in dec:3943 Please input the virtual address in hex:7ffbf1b64000 pid = 3943 and virtual addr = 0x7ffbf1b64000 The phy frame is 0x12ee58 The phy addr is 0x12ee58000 Please input the pid in dec:3944 Please input the virtual address in hex:7fe786964000 pid = 3944 and virtual addr = 0x7fe786964000 The phy frame is 0x12ee58 The phy addr is 0x12ee58000
可以看到物理地址是一樣的，都是0x12ee58000。另外我也實驗過這兩個進程對應的堆棧的物理地址都是不一樣的，這就對了！
